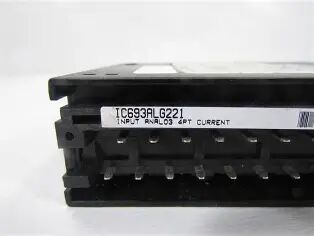

IC693ALG221 GE 아날로그 전류 입력 1500 볼트 RMS 필드 로직 측면

IC693ALG221 GE 아날로그 전류 입력 1500 볼트 RMS 필드 로직 측면

제품 상세정보:
원래 장소: 일본
브랜드 이름: GE
인증: CE
모델 번호: IC693ALG221
상세 정보
원래 장소:
일본
브랜드 이름:
GE
인증:
CE
모델 번호:
IC693ALG221
상표:
GE
원산지:
일본
모델:
IC693ALG221
유형:
시리즈 90-30
보증:
1년
채널 수:
4
업데이트 속도:
모든 채널에서 2ms
무게:
0.81파운드
강조하다:

High Light

강조하다:

GE 아날로그 전류 입력 모듈

,

1500 볼트 RMS I O 모듈

,

필드에서 로직 사이드 모듈

거래 정보
최소 주문 수량:
1
가격:
협상 가능
포장 세부 사항:
새로운 오리지널 박스
배달 시간:
3-5 영업일
지불 조건:
티/티
공급 능력:
50
제품 설명

IC693ALG221 GE 아날로그 전류 입력 1500 Volts RMS 필드에서 로직 측면으로


IC693ALG221자세한 정보:



IC693ALG221의 기술 사양
제조사:GE Fanuc Emerson
제품 라인: Series 90-30
부품 번호:IC693ALG221
무게:0.81 lbs (0.37 kg)
정확도:전체 범위의 0.1%
절연:1500 Volts RMS 필드에서 로직 측면으로
제품 수명 주기 상태: 단종/구형
제품 설명: 아날로그 전류 입력
채널 수: 4
범위:4-20 mA, 0-20 mA
업데이트 속도:2 ms 모든 채널
분해능: 4-20 mA에서 4 마이크로암페어
분해능: 0-20 mA에서 5 마이크로암페어
입력 임피던스:250 ohms
입력 필터 응답:325 헤르츠
내부 전력 소비:5 VDC에서 25 mA, 24 VDC 절연에서 100 mA

IC693ALG221은 GE Fanuc Series 90-30 PLC(Programmable Logic Controller) 시스템에 통합된 4채널 아날로그 입력 모듈입니다. 산업 현장 장치 및 계측기에서 전류 신호를 수집하도록 설계되었으며 0–20 mA 및 4–20 mA의 두 가지 입력 범위를 지원합니다. 핵심적으로, 이 모듈에는 원시 아날로그 신호를 PLC가 사용자 프로그래밍 제어 로직에 사용할 수 있도록 처리할 수 있는 디지털 데이터로 변환하는 내부 아날로그-디지털 변환기(ADC)가 장착되어 있습니다.
12비트 입력 분해능을 자랑하는 IC693ALG221은 정밀한 신호 감지를 제공합니다. 4–20 mA 범위의 경우 분해능은 최하위 비트(1 LSB = 4 µA)당 4 µA와 같으며, 0–20 mA 범위의 경우 분해능은 LSB당 5 µA입니다. 200V의 공통 모드 전압 허용 오차로 전체 범위의 0.1%에 판독값의 0.1%를 더한 절대 정확도를 달성합니다. 추가 성능 사양에는 1 LSB 미만의 선형성과 325 Hz의 입력 필터 응답이 포함되어 있어 시끄러운 산업 환경에서도 안정적이고 신뢰할 수 있는 신호 획득을 보장합니다.
IC693ALG221은 기본적으로 4–20 mA 입력 범위로 공장에서 구성되어 제공됩니다. 이 범위의 신호의 경우 모듈은 내부적으로 전류 값을 0–32000의 단위 없는 디지털 스케일로 변환하여 입력 레지스터에 저장합니다. 4 mA는 레지스터 값 0에 해당하고 20 mA는 32000에 매핑되며 중간 값은 모듈의 분해능에 따라 비례적으로 조정됩니다. 이 디지털 변환 메커니즘은 0–20 mA 입력 범위에도 동일하게 적용됩니다. 두 신호 유형 간에 전환하려면 사용자는 모듈의 탈착식 단자 블록에서 특정 단자를 단락시켜 하드웨어 구성을 수행할 수 있습니다. 이 목적을 위해 두 개의 범위 선택 점퍼가 제공됩니다. 하나는 채널 1 및 2용이고 다른 하나는 채널 3 및 4용입니다.
유연한 시스템 통합을 위해 설계된 IC693ALG221 4채널 아날로그 전류 입력 모듈은 PLC 시스템 내 거의 모든 I/O 랙에 설치할 수 있습니다. 작동 전압은 PLC의 전원에 연결된 레귤레이터 또는 인버터를 통해 공급됩니다. 최적의 신호 무결성을 위해 현장 배선은 전자기 노이즈 및 정전 용량 부하 효과를 최소화하기 위해 차폐된 꼬인 쌍 케이블을 사용해야 합니다. 이 모듈은 PLC의 절연된 24V DC 전원에서 주 전원을 끌어오며 현장 배선과 PLC 백플레인 간에 전기적 및 광학적 절연을 모두 갖추고 있습니다. 이 이중 절연 설계는 외부에서 유도된 노이즈 간섭을 효과적으로 억제합니다.
응용 프로그램에 모듈을 배포하기 전에 IC693ALG221의 총 부하 요구 사항이 전원 공급 장치의 부하 용량과 호환되는지 확인하여 전체 PLC 시스템의 안정적이고 지속적인 작동을 보장하는 것이 좋습니다.
