| 원래 장소: | 미국 |
| 브랜드 이름: | GE |
| 인증: | CE |
| 모델 번호: | IC697BEM731 |

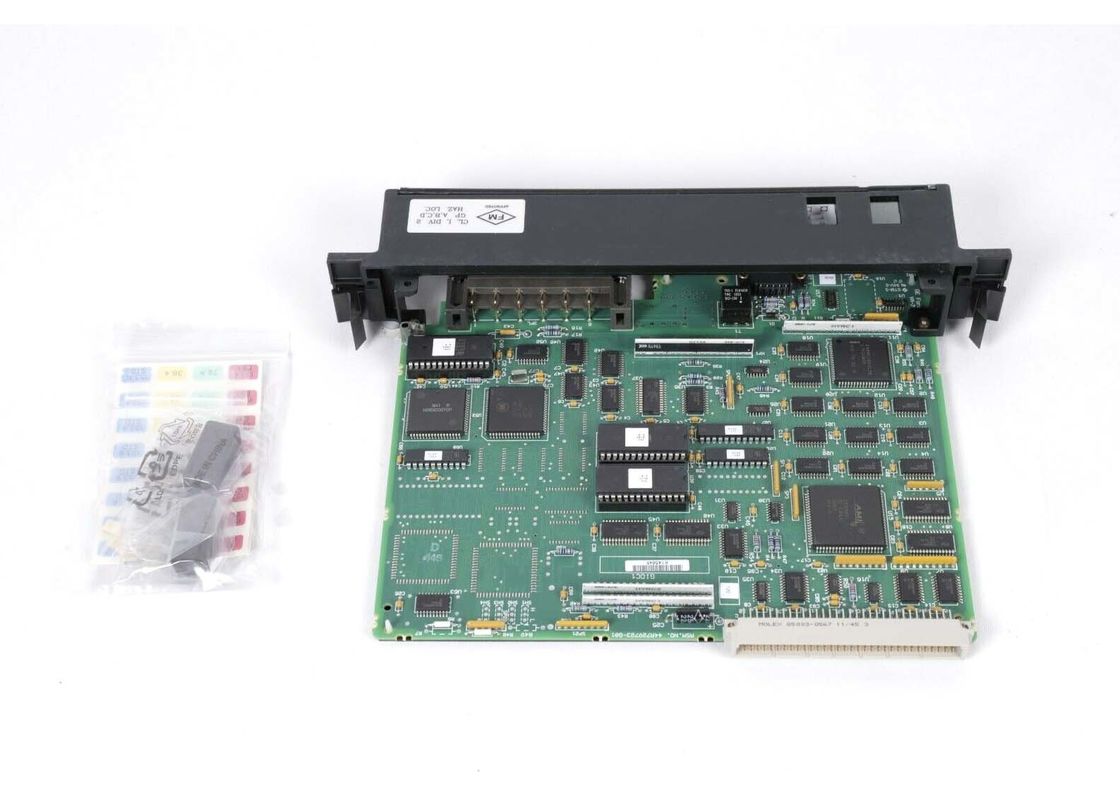

IC697BEM731은 GE Fanuc에서 제조한 90-70 시리즈용 버스 컨트롤러 모듈(BCM)입니다. IC697BEM731은 Genius I/O 휴대용 모니터 IC660/IC661용으로 특별히 설계되었습니다. IC697BEM731 모듈은 단일 채널 컨트롤러로 사용할 수 있습니다. 따라서 단일 휴대용 모니터(IC66*) PLC 슬롯만 차지합니다. 이 BCM은 IC66* 입력/출력 블록을 비동기적으로 스캔합니다. 결과적으로 I/O 데이터는 IC697 PLC 랙의 백플레이트를 통해 스캔당 한 번씩 CPU로 전송됩니다. IC697BEM731 BCM은 또한 PLC CPU 통신 서비스 요청에서 발생하는 직접 통신을 지원하는 작업도 담당합니다. 또한, 글로벌 통신을 수행하도록 구성될 수도 있습니다. IC697BEM731은 MS DOS 또는 Windows 프로그래밍 소프트웨어 구성 기능으로만 구성할 수 있습니다.
IC697BEM731의 추가 기능에는 채널당 30개 드롭, IC66* 또는 IC661 I/O 진단, 중복 블록, 케이블 및 CPU 지원, LAN 통신, CPU 소프트 구성 및 경보 프로세서 기능이 포함됩니다. 설치하기 전에 해당 PLC 설치 매뉴얼을 참조하십시오. 시작하기 전에 전원을 꺼야 합니다. 지침에 따라 랙을 설치하고 전원을 켭니다. 올바르게 완료되면 해당 LED가 깜박이면서 모듈의 전원이 켜집니다. CPU에서 구성이 수신되고 버스 작동이 확인되면 가운데 LED가 켜집니다. 하단의 LED는 항상 OFF 상태입니다.
GE Fanuc IC697BEM731 모듈은 Series 90-70 제품 라인의 일부이며 Series 90-70 PLC에서 버스 컨트롤러로 사용되는 BCM 또는 버스 컨트롤러 모듈입니다. 이 컨트롤러 모듈의 무게는 2파운드에 불과합니다. 또한 I/O 채널이 1개만 있습니다. IC697BEM731 버스 컨트롤러 모듈은 PLC 랙의 슬롯 1개에만 설치할 수 있으며 Windows 기반 구성 소프트웨어로 구성할 수 있습니다. IC697BEM731 버스 컨트롤러 모듈은 PLC의 모든 I/O를 직렬로 스캔한 다음 스캔 프로세스가 완료되면 모든 I/O 데이터를 백플레인으로 전송하는 방식으로 작동합니다. 또한 P2P 데이터 전송도 처리할 수 있습니다.
GE Fanuc 시리즈 90-70 IC697BEM731 버스 컨트롤러 모듈은 LAN을 사용하여 다른 버스 컨트롤러 모듈 및 PCIM에 연결할 수 있으며 이러한 장치 및 LAN에 대한 통신 노드 역할을 합니다. 기본 전송 속도는 153.5kBaud입니다. IC697BEM731 버스 컨트롤러 모듈은 글로벌 통신 애플리케이션을 처리하도록 구성할 수 있습니다.
이 모듈은 구성 요소 손상이나 심각한 부상을 방지하기 위해 전원이 꺼진 상태에서만 Series 90-70 PLC 시스템에 설치해야 합니다. 여기에는 사용자가 손에 쥐고 있는 모니터에 연결할 수 있는 HHM 또는 휴대용 모니터 포트인 직렬 포트가 1개 있으며, 이를 통해 버스 컨트롤러 모듈, 해당 애플리케이션 및 시스템에서 발생할 수 있는 결함이나 오류에 대한 실시간 시각적 업데이트를 제공합니다.
| 모듈 유형: | 천재 버스 컨트롤러 |
| 효과. 데이터 속도: | 해당 없음 |
| 채널 수: | 1 |
| 채널당 드랍: | 30 |
| 직렬 포트: | 1(휴대용 모니터 포트) |
| 현재 필수: | 1.3암페어 |
