제품 상세 정보:
결제 및 배송 조건:
|
브랜드: | GE 파눅 | 모델: | IC697MDL753 |
---|---|---|---|
시리즈: | 시리즈 90-70 | 가등전압: | 5볼트 DC / 10~60볼트 DC |
출력 전류: | 5V DC에서 16mA/포인트당 0.5A, 10~60V DC에서 그룹당 4A | 출력 전압 레인지: | 5V DC 또는 10~60V DC |
필요한 전류: | 0.25암페어 | 출력의 수: | 32 |
분리 전압: | 1500 볼트 | 보증: | 1년 |
강조하다: | ESCPP 정논리 출력 Module,24VDC 정논리 출력 Module,RS485 디지털 I 오우 모듈 |

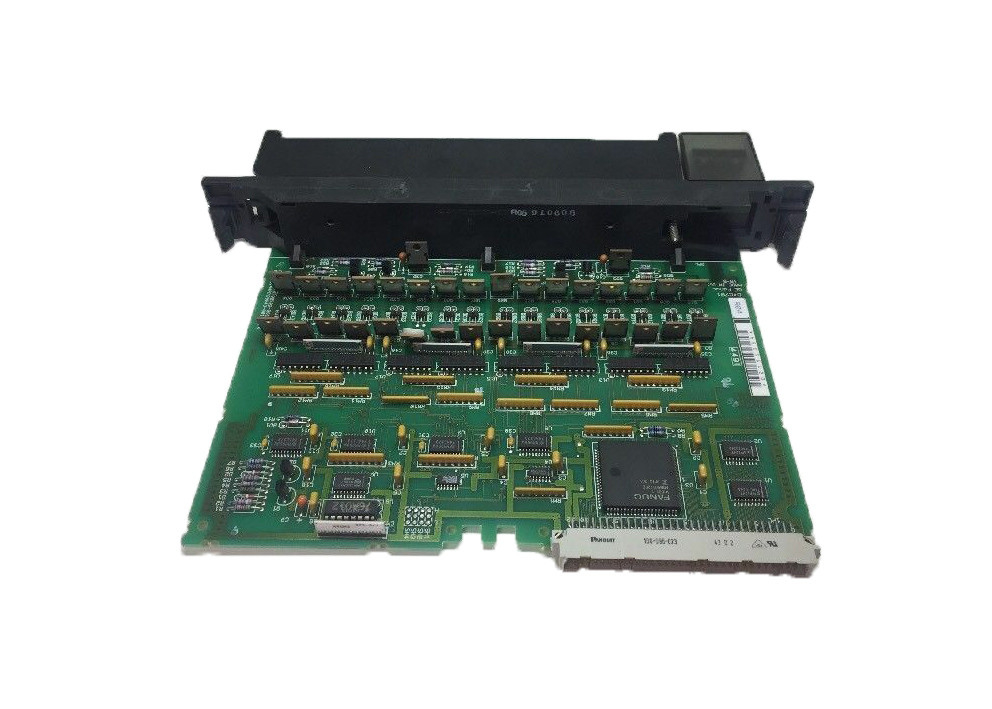

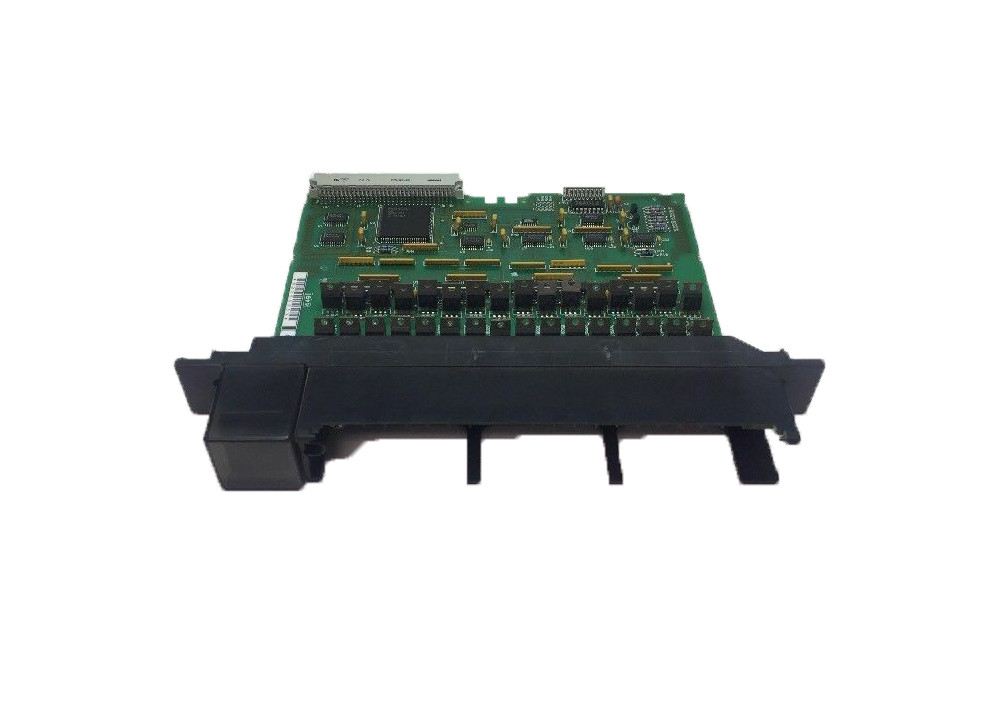

IC697MDL753는 GE Fanuc 90-70 시리즈의 5/48 볼트 DC, 0.5 Amp, 부정적인 논리, 32-포인트 출력 모듈이다. 이 모듈은 각각 16포인트의 2개의 분리된 그룹으로 나뉘어 32개의 포인트를 제공한다.이 모듈의 등급 전압은 5 볼트 DC 또는 10에서 60 볼트 DC그것은 10에서 60 볼트에서 높은 수준의 입력 전류를 제공하여 이러한 특성을 가진 광범위한 부하에 적합한 출력을 제공합니다. 그것은 또한 TTL 수준에서 작동합니다.
출력은 광범위한 부하에 이상적입니다. 이것은 10 ~ 60 볼트 사이의 높은 출력 전류의 효과적인 전달으로 인해 발생합니다.당신은 PLC 모듈의 각 논리 포인트의 상단에 LED 지표를 발견 할 수 있습니다그들의 주요 기능은 PLC의 각 논리 포인트의 ON-Off 상태를 표시하는 것입니다. 점퍼와 DIP 스위치는 모듈에 위치한 I/O 참조를 구성하는 데 필요하지 않습니다.모듈 구성은 마이크로소프트의 MS-DOS 또는 Windows NT & 95 운영 체제를 사용하여 TCP/IP 프로토콜을 사용하여 달성됩니다.프로그래밍 장치는 호환되는 개인용 컴퓨터, PS/2, AT 또는 IBM일 수 있습니다.
앞서 언급했듯이 IC697MDL753 PLC 출력 모듈은 지표, 모터 스타터, 소레노이드 및 TTL 인터페이스를 포함한 다양한 부하와 호환됩니다.각 모듈 그룹에서 전체적으로 중요한 열 분산으로 인해, 최대 전류는 4 Amps로 설정됩니다. 각 출력은 장기 용량보다 높은 전류를 제공할 수 있습니다.전류를 전달 할 수있는 각 출력 포인트의 능력은 장치의 현재 등급과 장치가 켜져있는 기간에 크게 달려 있습니다.로직 출력 모듈에는 교체 가능한 피지가 없기 때문에, 각 출력 포인트에 3⁄4 Amp 250 볼트 피지가 외부로 연결된다. 피지 모델은 리틀 피지 312.750 또는 부스만 AGC-3/4이다.
모듈을 설치 할 때 따라야 할 특정 현장 배선 절차가 있습니다. 첫째, 단말기 보드를 제거하거나 설치하는 동안 전원을 끄고 있는지 확인하십시오.
터미널 보드를 고정시키는 잭 스크루는 모듈의 힌딩 문을 열 때 위치 할 수 있습니다.나사는 그 다음 휴대가 가능한 단말판을 느슨하게 하기 위해 반 시계 방향으로 회전. 보드 는 그 후 를 잡고 바깥 으로 흔들면서 제거 된다. 터미널 보드 를 제거 할 때 주의 를 기울여야 한다. 터미널 보드 를 제거 하기 위해 사용 될 경우 힌딩 문 이 손상 될 수 있다.보드는 AWG#22 (0.36mm2) 바로 AWG # 14 (2.10mm2) 를 통해. AWG # 14 (2.10mm2) 와이어를 사용할 때 최대 지름 135 인치를 초과해서는 안된다는 점을 유의하십시오.
올바른 연결을 위해, 당신은 케이블이 같은 크기의 경우 어떤 터미널에서 두 개의 케이블을 종료 할 수 있습니다. 터미널 보드는 최대 40 AWG # 14 케이블을 허용합니다. 상기 케이블을 사용하려면,그 다음 와이어 마커는 그에 따라 배치되어야 합니다터미널 보드는 최대 (40) AWG # 14 (2,10 mm2) 와이어를 수용하도록 설계되었습니다. 힌딩 도어가 닫을 수있는 충분한 공간을 제공하기 위해,와이어 마커는 AWG # 14 와이어를 사용할 때 끝 끝에서 적어도 8 인치 (203 mm) 배치되어야 합니다.라크 내의 모든 모듈에 대한 연결이 완료되면, 와이어 뭉치를 고정해야합니다. 케이블 라이트가 와이어 뭉치를 단단히 감싸는 것이 좋습니다.더 큰 와이어 뭉치 를 사용 할 때 추가 케이블 띠 를 사용 한다각 모듈은 그 배선 정보를 표시하는 문 라벨 삽입과 함께 제공됩니다. 필드 배선 완료 후, 단말기 보드는 래크에 단단히 고정되어야합니다.모듈의 이상적인 환기를 위해, 6인치 크기의 공백이 라크 그릴 위와 아래로 권장됩니다.
정량 전압: | 5볼트 DC 또는 10~60볼트 DC |
출력 수: | 32 출력 (1 6개 그룹) |
출력 전류: | 16 mA/점 @ 5 VDC, 0.5 Amps/점, 4 Amps/그룹 @ 10 ~ 60 VDC |
전류 필요: | 0.25A |
출력 전압 범위: | 5볼트 DC 또는 10~60볼트 DC |
DC 전력: | 네 |
정량 전압:
출력 모듈: |
5 볼트 DC ("5%) 10~60볼트 DC 32 (각 16 출력 두 그룹) |
격리: | 1500 볼트 - 어떤 것 출력 에 뒷면 500 볼트 사이 입력 그룹 |
출력 전압 범위: 출력 전류 5 볼트 DC 10~60볼트 DC |
5볼트 또는 10~60볼트
1점당 최대 16mA 0.5 앰프 최대 당 제4항 앰프 최대 당 그룹 |
출력 특성 입력 전류 10~60볼트 DC: 출력 전압: 5 볼트 DC: 10 에 60 볼트 DC: 반응시간: 반응시간: 출력 누출: 5 볼트 DC: 10~60볼트 DC: |
최대 20ms 동안 5AMPS |
0최대 5 볼트 (16 mA) | |
최대 1볼트 (2오프) | |
1 ms 전형적인 | |
1 ms 전형적인 | |
250■최대 | |
최대 1m | |
5V 버스에서 필요한 전류: | .25 암퍼 |
VME | VME 표준 C를 지원하도록 설계된 시스템1 |
