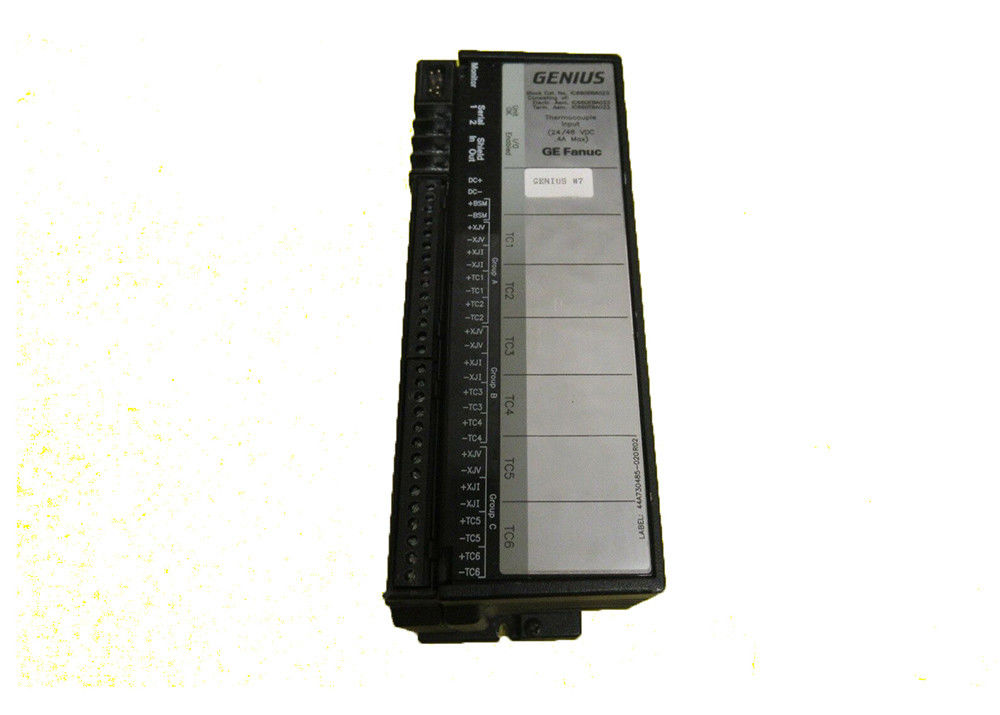

IC660EBA023 Ge Fanuc Genius 열전대 입력 블록 전자 어셈블리

IC660EBA023 Ge Fanuc Genius 열전대 입력 블록 전자 어셈블리

기술정보

IC660EBA023 전자 어셈블리는 GE Fanuc Genius I/O 열전대 입력 블록 전자 어셈블리입니다. 이 전자 어셈블리는 GE Fanuc Genius I/O 블록 시리즈에 속하며 Genius 버스의 광범위한 아날로그, 개별 장치 및 특수 목적 장치에 대한 인터페이스를 제공합니다. IC660EBA023 전자 조립품과 IC660TBA023 단자 조립품은 Genius 열전대 블록을 구성합니다. 모든 Genius 블록에는 베이스 배선, 현장 장치 및 휴대용 모니터 연결, EEPROM을 통한 블록 구성 설정 저장을 위한 터미널 어셈블리가 필요합니다. 전자 어셈블리는 마이크로프로세싱을 제공하고 블록의 통신, 계산 및 데이터 저장 기능을 수행합니다. IC660EBA023 전자 어셈블리에는 2개씩 3개의 절연 그룹에 6개의 입력 채널이 있는 24/48V DC 정격 입력 블록이 있습니다. 각 그룹에는 2개의 열전대와 2개의 냉접점 보상(CJC) 입력 회로가 있으며 그룹 간에는 300V 절연 전압 정격이 있습니다.

IC660EBA023 전자 조립 블록은 주로 온도 신호를 모니터링하지만 필드 장치의 낮은 레벨 전압 입력 신호를 측정하는 데에도 사용할 수 있습니다. 각 입력 채널은 J, K, T, E, B, R, S 및 N 유형 열전대 신호를 인터페이스하도록 설계되었습니다. 또한 각 입력 채널을 내부 센서, 외부 센서 또는 사용자 정의 값으로 구성할 수 있습니다. 측정 정확도를 높이기 위해 각 입력 측정을 섭씨 +/-100도 또는 화씨 +/-100도까지 조정할 수 있습니다. IC660EBA023 전자 어셈블리는 소프트웨어로 구성되며 단선 감지, 내부 오류 보고, 고/저 입력 경보, 범위 미만/범위 초과 입력 표시와 같은 고급 진단 기능을 제공합니다. 이 제품은 모든 위치나 구성에 장착할 수 있는 개방형 설계를 갖추고 있으며, 호환 가능한 터미널 베이스 어셈블리를 통해 현장 배선을 재구성할 필요 없이 터미널 어셈블리를 제거하거나 교체할 수 있습니다.

IC660EBA023 소개

GE Fanuc IC660EBA023 Genius I/O 열전대 입력 블록 전자 어셈블리는 온도 입력을 모니터링하도록 설계된 6채널 입력 블록의 일부입니다. 이 전자 어셈블리에는 낮은 수준의 전압 입력 신호를 감지하고 측정하기 위해 각 입력에 연결된 표준 열전대가 있습니다. IC660EBA023 전자 어셈블리는 열전대 블록, LED 표시기 및 기타 전자 회로로 구성된 별도의 전자 어셈블리 장치로 제공되거나 IC660TBA023 터미널 어셈블리와 같은 전자 어셈블리 및 터미널 어셈블리로 구성된 IC660BBA023 I/O 블록과 같은 완전한 공장 조립 블록으로 제공됩니다. IC660EBA023 전자 어셈블리에는 300V DC 절연 그룹 3개로 배열된 6개의 입력 회로가 있으며, 각 그룹에는 입력 측정을 위한 냉접점 보상을 제공하는 열전대 회로 2개와 원격 냉접점 보상(CJC) 입력 2개가 있습니다.

각 IC660EBA023 전자 어셈블리 입력은 J, K, T, E, B, R, S 및 N 유형 열전대에 연결할 수 있으며 각 입력 채널은 외부 센서, 내부 센서 또는 CJC에 대한 사용자 정의 값에 대해 구성될 수 있습니다. IC660EBA023 전자 어셈블리의 작동 전압 정격은 24/48V DC(18~56V DC 작동 전압 범위)이고 정격 전력은 9.0W입니다. 각 IC660EBA023 전자 조립품 입력의 전압 측정 범위는 -25밀리볼트~150밀리볼트이고 분해능은 +/-10마이크로볼트입니다. 각 입력 채널의 정확도는 8.0Hz이고 필터 범위는 섭씨당 +/-2마이크로볼트입니다. 내부 CJC의 측정 범위는 섭씨 0~60도이고 분해능은 +/-0.01도입니다. 외부 원격 CJC는 전압 또는 전류 아날로그 값으로 입력 신호를 보고하며 +/-0.1°C의 정확도 등급으로 -25~150°C의 측정 범위를 제공합니다.
