| 브랜드 이름: | AB |
| 모델 번호: | IC695PSD140 |

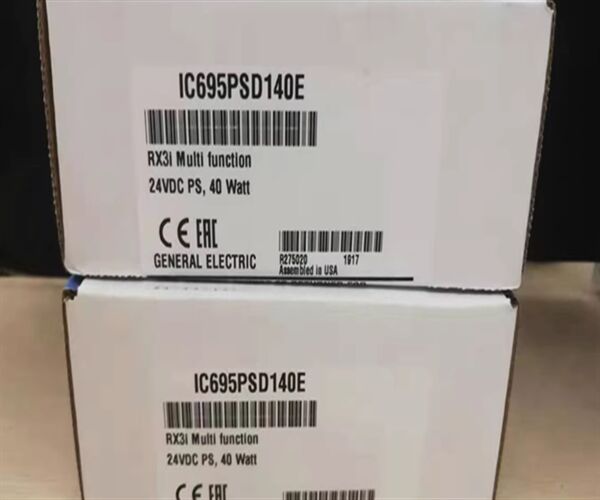

IC695PSD140 | GE Fanuc | 다목적 전원 공급 장치 모듈
IC695PSD140 설명
GE Fanuc Emerson IC695PSD140은 40와트의 전력을 제공하는 고효율 전원 공급 장치입니다. IC695PSD140은 18~30볼트 DC의 입력 전압 범위를 지원하며, 3.3볼트 DC(전력 30와트), 5.1볼트 DC(전력 30와트), 24볼트 DC(전력 10와트)의 세 가지 (3) 다른 출력 전압을 제공합니다. IC695PSD140에는 단일 퓨즈 보호 기능이 포함되어 있으며, 전면에 4개의 (4) LED 상태 표시등과 켜기/끄기 출력 스위치가 있습니다. 이 전원 공급 장치는 5볼트 DC 출력에서 7암페어, 3.3볼트 DC 출력에서 10암페어의 과전류를 지원합니다. IC695PSD140의 접지, ±24V 전원 및 MOV 단자는 14~22 AWG 케이블로 개별적으로 배선할 수 있습니다.
IC695PSD140은 DC 입력 시 최대 60와트의 입력 전력을 지원하며, 100밀리초 이내에 4암페어의 돌입 전류를 지원합니다. IC695PSD140은 총 40와트의 전력을 제공하며, 10밀리초의 홀드업 시간을 갖습니다. IC695PSD140에는 사용자를 우발적인 감전 위험으로부터 보호하기 위한 도어가 있습니다. IC695PSD140은 RX3i 범용 백플레인에 단일 백플레인 전원 공급 장치 또는 최대 3개의 (3) 다른 다목적 전원 공급 장치와 함께 쉽게 설치할 수 있습니다. 이 전원 공급 장치는 배송 시 약 250g(0.55파운드)의 무게가 나가며, 산업용 애플리케이션의 경우 0~60°C(32~140°F)에서 작동합니다.
부품 번호 IC695PSD140은 GE Fanuc에서 제조한 자동화 RX3i PacSystem입니다. 이 장치에는 4개의 (4) 서로 다른 발광 다이오드(LED) 표시등이 함께 제공됩니다. 전원을 나타내는 LED의 색상은 호박색 또는 녹색일 수 있으며, 전원 공급 장치 오류를 나타내는 LED의 색상은 빨간색입니다. 호박색 표시등은 과부하 및 과열 오류를 나타내는 데에도 사용됩니다. 모든 LED 표시등은 모듈의 현재 상태를 표시하는 데 사용됩니다. 24볼트 DC 또는 직류는 현재 공칭 전압 정격입니다. 18~30볼트 직류는 이 모듈의 입력 전압 범위입니다. 40(40)와트 최대는 이 모듈의 출력 전력 정격입니다. IC695PSD140은 세 개의 (3) 출력을 모두 사용하여 최대 40(40)와트의 정격 출력 전력을 생성할 수 있습니다. 그러나 절연은 제공되지 않습니다. 이 모듈은 IC695PSD040 또는 IC695PSA040과 같은 다른 전원 공급 장치 모듈과 함께 사용해서는 안 됩니다. 또한, 용량 증가 모드 또는 중복 모드에서도 사용해서는 안 됩니다. 이 장치는 RX3i 범용 백플레인을 사용하여 설치를 지원합니다.
앞서 언급했듯이, IC695PSD140 전원 공급 장치 모듈은 IC695PSD040 또는 IC695PSA040 전원 공급 장치 모듈과 함께 사용해서는 안 됩니다. 이는 특히 용량 증가 모드 및 중복 모드에 적용됩니다. 사용자가 이러한 요구 사항을 준수하지 않으면 모듈에 심각한 손상을 입힐 수 있습니다. 이 모듈의 단자 전류 정격은 6암페어입니다. 5.1볼트 직류는 이 모듈의 출력 전류 정격입니다.
| 브랜드 | GE 자동화 Fanuc / Emerson 자동화 |
| 시리즈 | Rx3i PacSystem용 24 VDC, 40와트, 다목적 전원 공급 장치 |
| 부품 번호 | IC695PSD140 |
| 전원 공급 장치 유형 | DC 입력 전원 공급 장치 |
| 부하 용량 | 40와트 |
| 공칭 입력 | 24 VDC |
| 입력 전압 범위 | 18~30 VDC |
| 입력 전력 | 최대 60와트(최대 부하) |
| 돌입 전류 | 최대 4암페어, 100밀리초 |
| 출력 용량 | +5.1 VDC, 30와트 / +3.3 VDC, 30와트 / 최대 40와트(두 출력 합계) |
| 출력 전압 | 5.1 VDC: 5.0 VDC ~ 5.2 VDC (5.1 VDC 공칭) / 3.3 VDC: 3.1 VDC ~ 3.5 VDC (3.3 VDC 공칭) |
| 데이지 체인 PSD140 공급 장치 수 / 범용 백플레인 내 PSD140 공급 장치 수 | 최대 4 / 최대 4 |
| 단자당 전류 | 6암페어 |
| 과전류 | 5 VDC 출력: 최대 7A / 3.3 VDC 출력: 최대 10A |
| 출력 전류 | 5.1 VDC: 0~6암페어 / 3.3 VDC: 0~9암페어 |
| 절연(입력 대 백플레인) | 없음 |
| 리플(모든 출력) / 노이즈(모든 출력) | 50 mV / 50 mV |
| 무게 | 250g(0.55lb) |
