| 브랜드 이름: | ABB |
| 모델 번호: | DP820 |

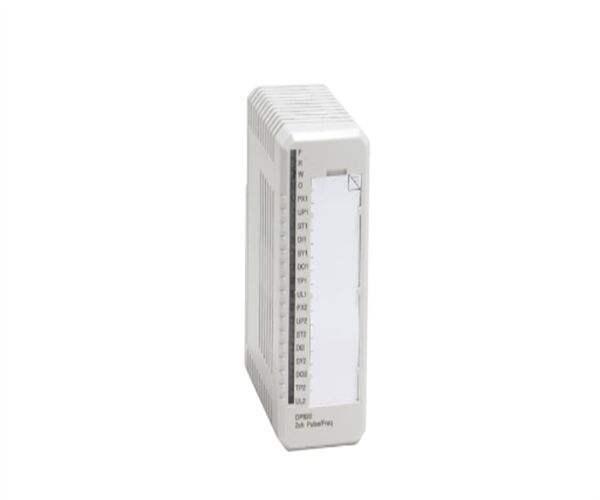

연결용 ABB DP820 펄스 카운터 균형 입력
DP820는 1.5MHz까지의 인크리멘탈 펄스 송신기들을 위한 2채널 펄스 카운팅 모듈이다. 각 채널에는 위치/장도 및 속도/주파수 측정에 대한 카운터와 레지스터가 포함되어 있다.각 채널은 펄스 송신기의 연결을 위해 세 균형 잡힌 입력을 제공합니다, 하나의 디지털 입력과 하나의 디지털 출력. RS422, +5 V, +12 V, +24 V 및 13 mA 인터페이스가있는 펄스 송신기를 DP820에 연결할 수 있습니다.
모듈 종료 단위 TU810V1, TU812V1, TU814V1, TU830V1, TU833과 함께 DP820를 사용하십시오.
| 제1항 | 3BSE013228R1 |
| 종류 | 펄스 카운터 |
| 신호 사양 | 24V DC (12 - 32V DC) |
| 채널 수 | 2 |
| HART | 아니 |
| 국영기업 | 아니 |
| 해고 | 아니 |
| 높은 무결성 | 아니 |
| 본질적 안전성 | 아니 |
| 기계학 | S800 |
| 입력 임페던스 | 2.5 kΩ (DI 입력) |
| 격리 | 개별적으로 고립, 채널에서 채널 및 회로 공통 |
| 오류 | 최대 주파수 측정 오류 상대적 오류 절대 오류 (온도 변동 포함): [320/(MEASTIMEx in ms) ] ppm [(320/(MEASTIMEx in ms) +100] ppm |
| 전류 제한 | 센서 전력은 현재 MTU에 의해 제한 될 수 있습니다 |
| 최대 필드 케이블 길이가 | 200미터 (218야드) |
| 가명 절단 전압 | 50V |
| 다이렉트릭 테스트 전압 | 500V AC |
| 전력 소모 | 2.5W |
| 전류 소비 +5V 모듈버스 | 120mA |
| 전류 소비 +24V 모듈버스 | 0 |
| 전류 소비 +24V 외부 | 0 |
