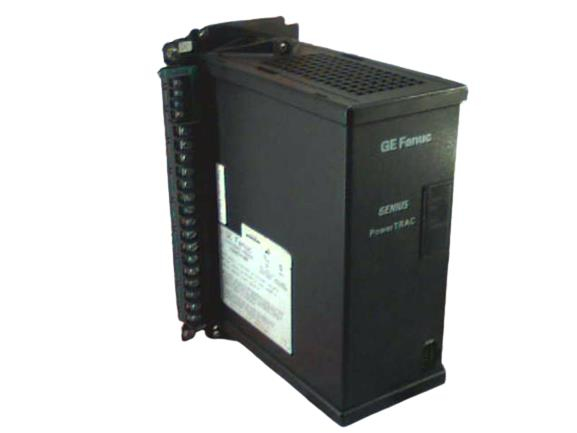

GE Fanuc IC660BPM100 전력 모니터 블록 Genius PowerTrac Genius I/O 블록

GE Fanuc IC660BPM100 전력 모니터 블록 Genius PowerTrac Genius I/O 블록

추가 정보:

IC660BPM100은 Genius I/O 기능을 통합한 전력 모니터링 장치로 주로 사용되는 PowerTrac 블록 모듈입니다. Series 90-3, Series 90-70, PACSystem RX3i 및 Genius Bus 프로토콜을 지원하는 기타 장치에 직접 연결할 수 있습니다. 원래 GE Fanuc Automation에서 제조되었으며, 현재는 Emerson Automation에 속해 있습니다.
전압, 전류 및 관련 매개변수를 측정하도록 설계된 IC660BPM100은 특히 RMS 전압(와이/델타 구성의 경우 상간, 와이 시스템의 경우 상-중성), RMS 전류(상별 및 중성), 유효 전류, 상별 유효/무효 전력, 시스템 역률(PF), 총 유효 전력, 무효 전력 및 KWH 소비량을 계산합니다. 모든 측정값과 데이터 계산은 2초마다 업데이트됩니다. 이러한 핵심 측정 외에도, 모듈은 구성 가능한 임계값으로 과전류 과도 현상을 감지할 수 있습니다. Genius 통신 프로토콜을 지원하므로 기계 또는 프로세스 근처에 장착하여 캡처 및 처리된 데이터를 Genius Bus를 통해 호스트 컨트롤러로 전송할 수 있습니다. IC660BPM100은 아날로그 측정을 디지털화된 파형으로 변환하여 간단하고 직접적인 매개변수 분석을 용이하게 합니다.
이 장치는 0–120VAC(47–63 Hz) 범위의 3상 전압 입력과 0–5 암페어(공칭 범위, 47–63 Hz)의 전류 입력을 허용합니다. Unit OK 및 Communications OK를 나타내는 내장 상태 LED가 장착되어 있습니다. 모듈의 치수는 5.21” (W) × 11.00” (H) × 8.06” (D) [13.23cm × 27.94cm × 20.47cm]이며, 0–60°C (32°F–140°F)의 온도 범위 내에서 작동합니다.
GE Fanuc Genius I/O IC660BPM100 전력 모니터 블록은 전압 및 전류 입력을 모니터링하여 각 입력 유형에 대한 파형 데이터를 저장합니다. 이 저장된 데이터로부터 전류, 전압, 무효 전력, 유효 전력, KWH 및 역률의 RMS 값을 계산하며, 라인 주파수를 측정합니다. 이러한 계산된 값은 추가 분석을 위해 연결된 컴퓨터 또는 PLC로 전송됩니다. 와이-델타 구성 3상 및 단상 시스템 모두와 호환되는 이 블록은 최대 3개의 라인 전류 변압기 및 1개의 중성 전류 변압기에서 전류 입력을 허용하며, 최대 3개의 전압 변압기에서 전압 입력을 허용합니다.
소프트웨어를 통해 구성 가능한 IC660BPM100은 전기 프로세스 및 배전 장비에 설치하기에 적합한 견고한 설계를 자랑합니다. 125V DC 또는 115–230V AC의 이중 전원 입력 옵션을 지원합니다. 모듈은 호스트 컴퓨터로부터 최대 7500피트 떨어진 거리에 설치할 수 있으며, 독립형 응용 프로그램에도 적합합니다.
주요 전기 사양에는 다음이 포함됩니다: 전압 입력의 경우 300V 피크 과전압 및 과도 전압 정격, 입력당 부하는 0.1 VA 미만; 전류 입력은 10분 간격으로 5초 동안 50 암페어를 견딜 수 있습니다. 환경 정격은 32–140°F의 작동 온도 범위, -40–212°F의 보관 온도 범위, 작동 및 보관 모두에 대해 50–95% 상대 습도를 포함합니다. 모듈은 또한 10–200 Hz에서 1 G의 진동 정격을 특징으로 합니다.
