제품 상세 정보:
결제 및 배송 조건:
|
| 상표: | GE 파눅 | 원산지 국가: | 미국 |
|---|---|---|---|
| 모델: | IC697PWR710 | 보증: | 1 년 |
| 유형: | 전원 공급 장치 모듈 | 입력 전압: | 120/240 VAC 또는 125 VDC |
| 출력 전압: | +5 VDC | 출력 전원: | 56 와트 |

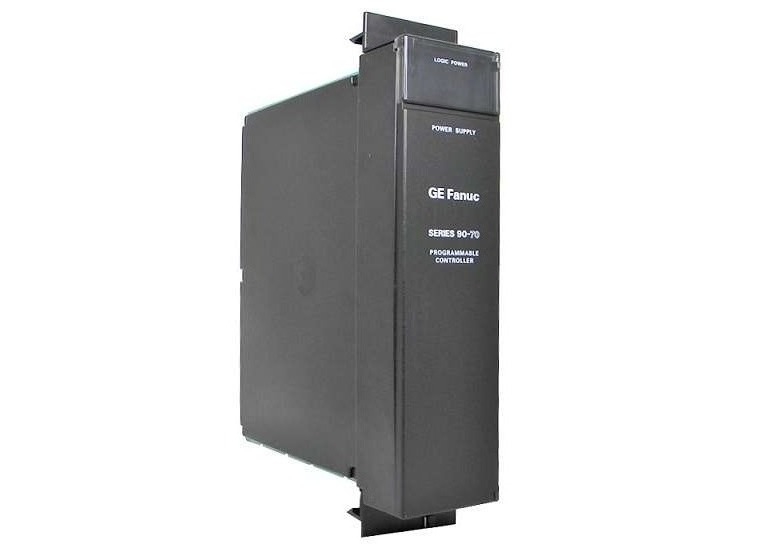

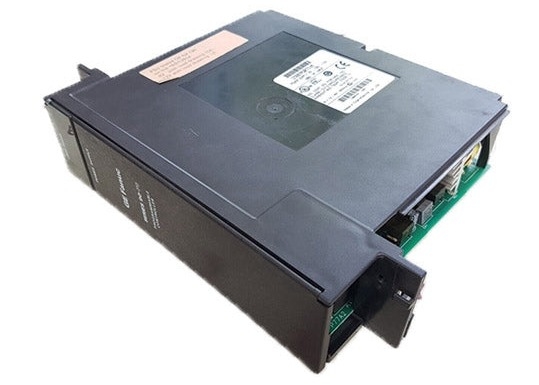

GE Fanuc IC697PWR710 전원 공급 장치 모듈 125 VDC Redundant Communications
추가 정보:
IC697PWR710은 프로그래머블 로직 컨트롤러(PLC)용 전용 전원 공급 장치 모듈로, 특히 Series 90-70 Baseplate에 장착하도록 설계되었습니다. 주요 기능은 동일한 베이스플레이트에 설치된 모든 다른 모듈에 전원을 공급하는 필수 백플레인 전원을 제공하는 것입니다.
이 모듈은 외부 AC 및 DC 전원 입력을 모두 지원합니다. 90–264 VAC(47–63 Hz 주파수) 또는 100–150 VDC에서 작동합니다. 최대 부하에서 최대 입력 전력은 90와트이며, 일반적인 반주기 피크 돌입 전류는 3암페어이고 역률은 0.95를 초과합니다. 출력 측면에서 최대 56와트의 전력, 공칭 출력 전압 5.1 VDC 및 4.90–5.25 VDC의 출력 전압 범위를 제공합니다.
보호 및 성능 기능
IC697PWR710은 과전압 및 과전류 보호 메커니즘을 내장하고 있습니다. 과전압 안전을 위해 내부 전자 회로가 일반적으로 출력을 6.2볼트로 고정합니다. 과전류 보호를 위해 통합 전자 제한 장치가 전류를 일반적인 12암페어로 제한합니다.
추가 성능 속성에는 21ms의 런스루 시간(AC 입력이 손실된 후 21밀리초 동안 전원 출력을 유지한다는 의미)과 VME 표준 C.1 준수가 포함됩니다. 시스템 노이즈 내성을 향상시키기 위해 모듈에는 전용 접지 단자가 장착되어 있습니다. 이 단자에 연결할 때는 American Wire Gauge(AWG) #12 와이어(또는 3.3 mm² 와이어)를 사용하십시오. 이 모듈 접지(GND) 단자는 랙의 GND 단자에 연결되어야 하며, 이는 다시 기능적 접지 접지에 연결됩니다. 모든 연결은 12 in-lb(1.3 N-m)의 토크로 조여야 하며, 75°C로 정격된 구리 도체만 사용해야 합니다.
설계 및 설치 세부 정보
GE Fanuc에서 제조한 IC697PWR710은 Series 90-70 PLC 플랫폼의 핵심 구성 요소로, 120–240 VAC 또는 125 VDC의 정격 입력 범위를 가지고 있습니다. 활성 역률 보정 회로를 통합하여 역률을 안정화하고 과도한 회로 차단기 또는 배선이 필요하지 않도록 하여 설치 및 유지 관리 비용을 절감합니다.
중요한 설계 초점은 퓨즈 보호입니다. 과전압 조건이 내부 고장을 유발하는 경우, 모듈은 전원 공급 장치 퓨즈가 열리지 않도록 설계되었습니다. 마찬가지로, 12암페어 전자 과전류 제한은 전류가 최대 정격을 초과할 때 출력 전압을 낮춤으로써 작동합니다. 이렇게 하면 높은 부하가 감소하거나 제거될 때까지 모듈이 안전하게 유지되어 퓨즈 고장을 방지합니다.
IC697PWR710은 또한 이중 랙 보호 기능을 제공합니다. 두 개의 랙에 전원을 공급할 수 있으며, 두 번째 랙은 5 VDC만 필요하고 두 랙의 총 전력 요구 사항은 모듈의 용량 내에 유지됩니다. 플러그인 모듈이므로 모든 표준 IC697 랙 또는 VME 통합 랙의 가장 왼쪽 슬롯에 설치해야 합니다. 전원 공급 장치에 대한 접근은 왼쪽 모서리를 꽉 잡아서 쉽게 열 수 있는 문으로 간소화됩니다.
