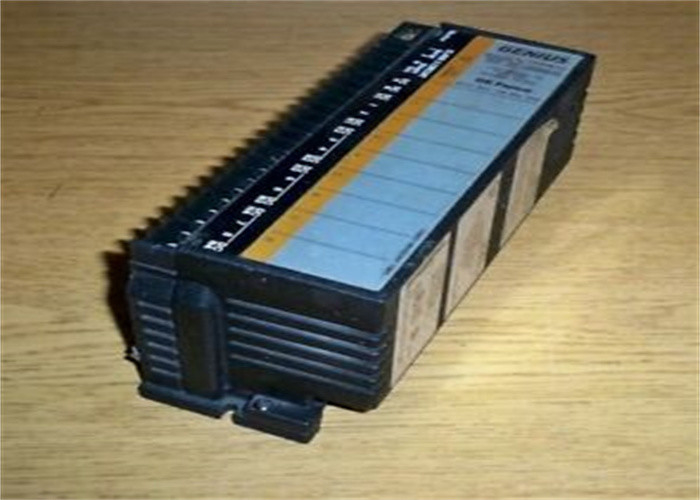

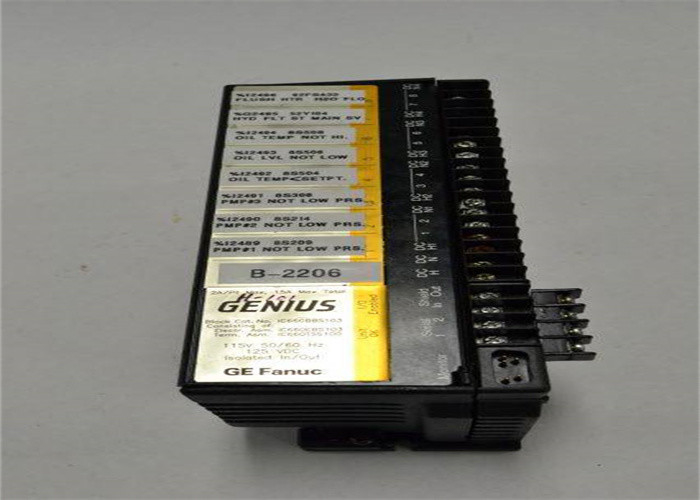

GE IC660BBS103 일반 전기 천재 블록 어셈블리 저누출 절연 I/O

• IC660BBS103
• 제조사 단종
• I/O 모듈
• GENIUS 블록
• 8 회로
• 115 VAC / 125 VDC 전원
• 2 또는 3선 스위치 입력용
• 고장 스위치 진단 없음

개요
GE Fanuc IC660BBS103은 산업 제어 시스템용으로 설계된 8점 개별 I/O 블록입니다. AC 및 DC 전압(115VAC 및 125VDC)을 모두 지원하여 다재다능하고 안정적인 I/O 성능을 제공합니다. Genius Bus 프로토콜로 작동하는 이 모듈을 사용하면 여러 블록을 데이지 체인 방식으로 연결할 수 있습니다. 8개의 I/O 회로는 4개의 절연 그룹으로 나뉘어 다양한 산업 자동화 응용 분야에 유연성을 제공합니다. 입력 및 출력 모두에 대한 진단 기능이 탑재된 이 지능형 I/O 블록은 높은 신뢰성과 작동 안전성을 보장합니다.

기술 사양

• 모듈 유형: 개별 I/O 블록
• 브랜드: GE Fanuc
• 시리즈: Genius 블록 I/O
• 부품 번호: IC660BBS103

전기 사양

• 입력 전압 범위:
  AC: 93–132VAC
  DC: 105–132VDC
• 공칭 입력 전압:
  AC: 115VAC
  DC: 125VDC
• 입력 필터 시간: 10~100ms(10ms 단위로 조정 가능)
• 입력 처리 시간:
  AC: 2ms
  DC: 0.8ms
• 턴온 지연:
  AC: 0.5Hz + 1ms
  DC: 1ms

출력 사양

• 출력 회로: 8개(4개의 절연 그룹으로 나뉨)
• 출력 전류:
  AC: 회로당 2A RMS
  DC: 회로당 2A(저항성), 1A(유도성)
• 최대 블록 출력 전류:
  15A 피크
  35°C 및 60°C에서 7.5A
• 퓨징: 내부 전자 단락 회로 트립(AC의 경우 100ms, DC의 경우 10ms)
• 출력 진단: 단락, 과부하, 무부하, 과열, I/O 전원 손실

환경 및 기계 사양

• 작동 온도: 0~60°C
• 상대 습도: 5%~95%(비응축)
• 진동 등급: 0.2인치 변위로 5~10Hz
• 치수: 8.83” x 3.34” x 3.91” (HxWxD)
• 무게: 4 lbs (1.8 kg)

전원 및 효율
열 방산:

• 최대: 16.8W(모든 입력 활성)
• 최대: 45.6W(모든 출력이 2A로 활성화됨)

전원 공급 장치 드롭아웃 시간:

• AC: 1 사이클
• DC: 10ms
