상세 정보 |
|||
| 상표: | AB | 모델: | 1771-alx |
|---|---|---|---|
| 모듈 유형: | 지역 입출력 어댑터 | (5 볼트 DC에) 맥스 백플레인 전류: | 1.2A |
| 모듈 위치: | 어떠한 1771 입출력 샤시 | 샤시 거리 :: | 30 케이블 미터 (98.4 케이블 피트) |
| 강조하다: | PLC는 계신기 출구 모듈을 분리했습니다,48VDC 디지털 I 오우 모듈,PLC 정논리 출력 모듈 |
||
제품 설명
AB 1771-ALX, 로컬 I/O 어댑터, 1771 외부 또는 슬롯 전원 공급 장치
1771-ALX 기술 사양
| 제조업체 | Rockwell Automation |
| 모듈 유형 | 로컬 I/O 어댑터 |
| 부품 번호/카탈로그 번호 | 1771-ALX |
| 브랜드 | AB |
| 최대 백플레인 전류(5V DC) | 1.2 A |
| 모듈 위치 | 모든 1771 I/O 섀시 |
| 설치 슬롯: | 가장 왼쪽 슬롯 |
| 상호 연결 케이블 | 1771-CX1; 1771-CX2; 1771-CX5 |
| 케이블 종단 장치: | 1771-CXT |
| 키잉: | 54와 56 사이; 4와 6 사이 |
| 섀시 거리: | 30 케이블 미터(98.4 케이블 피트) |
| 호환성: | 시리즈 A 또는 B 1771 IO 섀시 |
| 전원 공급 장치: | 1771 외부 또는 슬롯 전원 공급 장치 |
| LED 표시기: | ACTIVE: 어댑터 오류; I/O RACK 오류 |
| 랙 주소 지정 | 모든 방법 |
| 포트 | 확장 로컬 I/O 어댑터 |
| 통신 속도 | 해당 없음(병렬) |
| 커넥터 | D-Shell |
| 백플레인 전류(5볼트) | 1.2 암페어 |
| 케이블 | 1771-CX1 (1m), 1771-CX2 (2m), 1771-CX5 (5m) |
| 작동 온도 | 32-140 F (0-60 C) |
| 보관 온도 | -40-185 F (-40-85 C) |
| 무게 | 1.2 lbs (0.6 kg) |
| 하단 커넥터 키잉 | 16-18 |
| 치수 | 3.5 x 6.5 x 2.0 in (89 x 165 x 51 mm) |
| UPC | 10612598115379 |
1771-ALX 정보
AB의 1771-ALX PLC 5 로컬 I/O 어댑터 모듈은 전체 시스템을 중단하거나 종료하지 않고도 BUS에서 랙을 분리할 수 있는 I/O 섀시 모듈입니다. 이 모듈은 1771 I/O 섀시의 가장 왼쪽 I/O 슬롯에 있으며, 1m(1771-CX1), 2m(1771-CX2) 또는 5m(1771-CX5) 케이블의 조합일 수 있는 시스템 연결에 대한 최대 30m의 케이블 길이를 갖습니다.

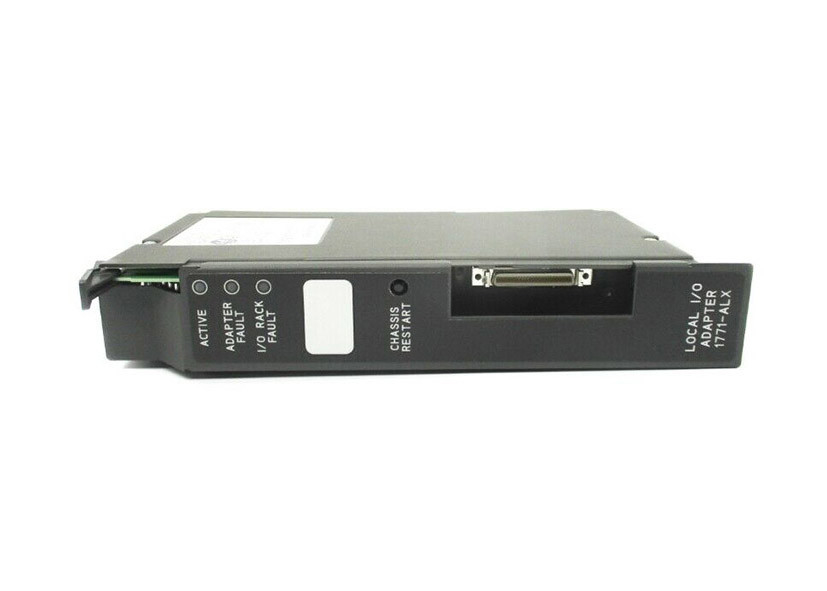

PLC 5 프로그래밍 가능 컨트롤러와 함께 BUS에서 1771-ALX PLC 5 로컬 I/O 어댑터 모듈을 종단하기 위한 1771–CXT 종단 플러그가 있으며, 작동 시 어댑터 모듈은 최대 6.3W의 열을 소산하고 21.48 BTU/hr의 열을 소산합니다. 이 모듈은 5V DC에서 1.2A의 백플레인 전류를 소비하며, 결로 없이 0~60 0C(32~140 0F)의 온도 범위와 5~95%의 상대 습도 범위에서 디레이팅 없이 작동하도록 설계되었습니다. 1771-ALX에는 상태를 표시하고 사용자가 모듈 문제를 해결할 수 있도록 하는 3개의 LED 표시등이 있습니다.
AB 1771-ALX는 로컬 I/O 어댑터입니다. 이 모듈을 사용하면 최대 16개의 로컬 I/O 어댑터를 설치하여 랙을 확장하고 1771 모듈 수를 늘릴 수 있습니다. 모든 섀시의 가장 왼쪽 슬롯에 설치되며, 상호 연결 케이블을 사용하여 확장 랙에 물리적 연결을 설정합니다. 1미터 길이의 1771-CX1 상호 연결 케이블, 2미터 길이의 1771-CX2, 5미터 길이의 1771-CX5와 함께 사용할 수 있습니다.

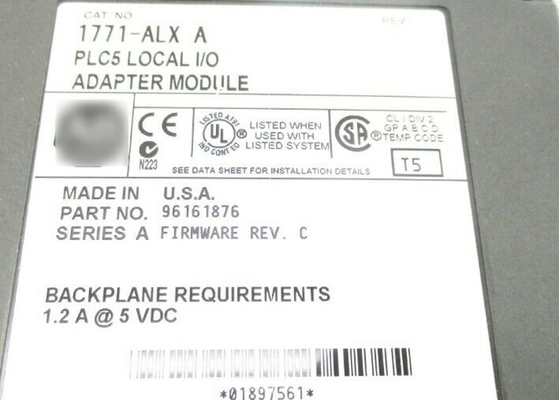

1771-ALX에서 지원하는 섀시 거리는 30 케이블 미터 또는 98.4 케이블 피트입니다. 최대 전력 소모는 6.3와트이고 최소 전력 소모는 5.7와트이며, 최대 열 소산은 시간당 21.48 British Thermal Units(BTU)이고 최소 열 소산은 시간당 19.44 BTU입니다. 5볼트 DC에서 1.2암페어의 백플레인 전류를 소비합니다.
이 모듈을 설치할 때는 적절한 모듈 키잉 위치를 적용하십시오. 상단 커넥터는 54와 56 사이로 설정해야 하며, 하단 커넥터는 4와 6 사이로 토글해야 합니다. 시리즈 A 또는 B 1771 I/O 섀시 또는 모든 1771 외부 또는 슬롯 전원 공급 장치와 함께 사용할 수 있습니다. 어댑터가 ACTIVE인지, 어댑터 오류인지, I/O RACK 오류인지를 나타내는 3개의 LED 표시등이 함께 제공됩니다.

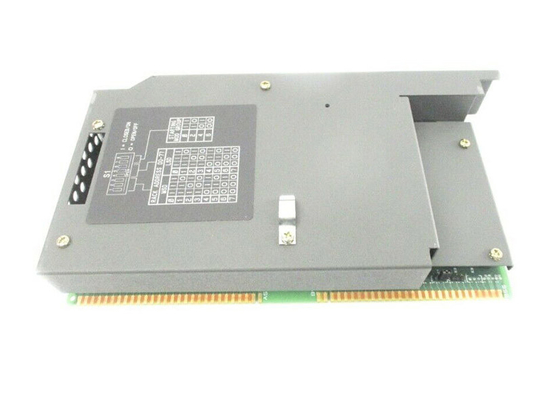

어댑터 구성을 위해 어댑터 스위치와 어댑터 플러그가 장착되어 있습니다. 어댑터 스위치는 I/O 랙 주소와 첫 번째 I/O 그룹 번호 또는 시작 모듈 그룹을 설정하는 데 사용됩니다. 모듈 구성 플러그는 I/O 모듈 및 주소 지정 방법을 자격 부여하는 데 사용됩니다. 32포인트 I/O 모듈과 모든 주소 지정 방법을 지원하려면 구성 플러그를 하단 2개의 핀을 단락시키도록 설정하십시오.
이 설정에서는 1771-IX 및 1771-IY를 사용할 수 없습니다. 1771-IX 및 1771-IY에 대한 지원을 설정하고 모든 주소 지정 방법을 사용하려면 상단 2개의 핀을 단락시키십시오. 이 구성에서는 32포인트 I/O 모듈이 지원되지 않습니다.
