상세 정보 |
|||
| 상표: | AB | 모델: | 1771-A3B1 |
|---|---|---|---|
| 모듈 유형: | 입출력 샤시 | 인클로저 유형: | 오픈 스타일 |
| (5 볼트 DC에) 맥스 백플레인 전류: | 24 암페어 | 모듈 입출력 슬롯의 수: | 12개 슬롯 |
| 작동 온도: | 0 - 60 'Ｃ (32 - 140 'Ｆ) | 상대 습도: | 5-95% 불응축 |
| 강조하다: | PLC는 계신기 출구 모듈을 분리했습니다,48VDC 디지털 I 오우 모듈,PLC 정논리 출력 모듈 |
||
제품 설명

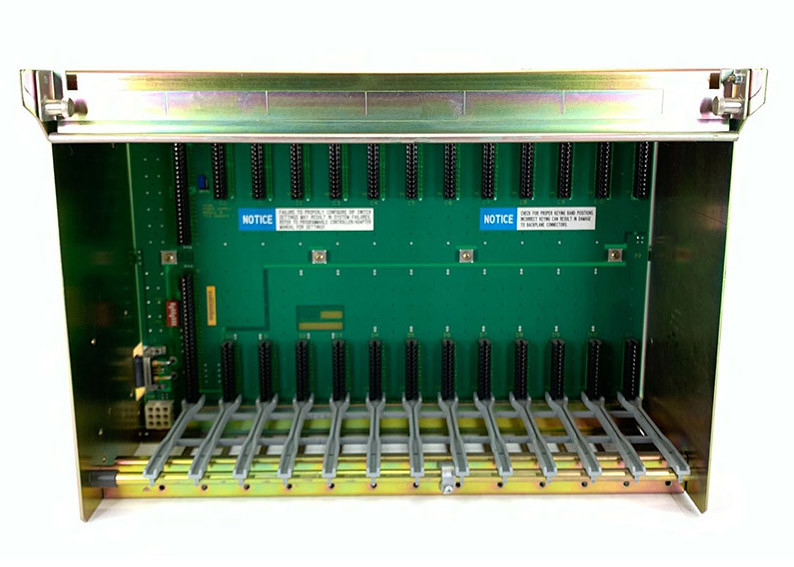

AB 1771-A3B1, 범용 I/O 섀시, 24 암페어, 12 슬롯
1771-A3B1 기술 사양
| 제조사 | Rockwell Automation |
| 치수 | 483 x 339 x 221 mm 또는 19.0 x 12.4 7.6 인치 |
| 진동 | 2 g (10-500 헤르츠) |
| 작동 충격 | 15 g |
| 인클로저 유형 | 오픈 스타일 |
| 장착 유형 | 패널 장착 |
| 최대 백플레인 전류 (5 볼트 DC) | 24 암페어 |
| 모듈 I/O 슬롯 수 | 12 슬롯 |
| 모듈 유형 | I/O 섀시 |
| 부품 번호/카탈로그 번호 | 1771-A3B1 |
| 무게 | 5.9 kg 또는 13 lbs |
| 치수 | 483 x 339 x 221 mm 또는 19.0 x 12.4 7.6 인치 |
| 브랜드 | AB |
| 작동 온도 | 0 - 60 °C (32 - 140 °F) |
| 상대 습도 | 5-95% 비응축 |
| 비작동 충격 | 30 g |
| 위치 | 독립형 |
1771-A3B1 정보
AB 1771-A3B1은 1771 I/O 모듈용 I/O 섀시입니다. 1771 PLC-5 시스템은 다양한 모듈 설치를 허용하기 위해 1771 I/O 섀시가 필요한 모듈식 시스템입니다. I/O 모듈과 프로세서 모듈 또는 I/O 어댑터 모듈 간의 통신은 백플레인을 통해 제공됩니다. 1771-A3B1 섀시는 12개의 I/O 슬롯을 가지고 있습니다. 치수는 12.4 x 19.0 x 7.6 인치이고 무게는 12.6 lbs입니다. 1771 PLC-5 시스템에 설치하려면 적절한 간격과 개방형 인클로저를 사용하여 백패널 장착 방식을 사용합니다. 섀시 백플레인은 5V DC에서 8A의 전원 공급 장치를 가지고 있습니다. 1771-A3B1 섀시는 자체 일관된 설계로 인해 섀시 장착 및 시스템 설계에 대한 범용 구성을 가지고 있습니다. 향후 확장을 위해 더 큰 섀시로 쉽게 교체할 수 있습니다. 0 - 60 °C (32 - 140 °F) 작동 온도, 5-95 % 비응축 상대 습도 및 30g 작동 충격이 있는 산업 환경에서 사용하도록 설계되었습니다.
AB 1771-A3B1은 1771 제품 게시판의 일부인 범용 I/O 섀시입니다. 이 모듈은 주로 전원 공급 장치, 프로세서, I/O 모듈 및 특수 모듈과 같은 프로그래밍 가능 논리 제어 (PLC) 하드웨어의 설치 위치를 제공하는 데 사용됩니다. 또한 모듈 인터페이스를 위해 신호 와이어를 종단하는 데 사용되는 다양한 배선 암의 힌지를 제공합니다.

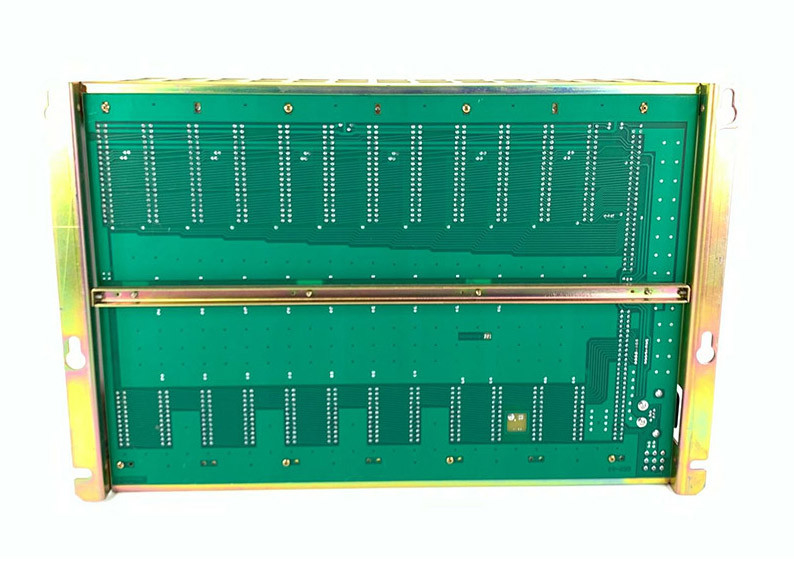

1771-A3B1은 백플레인 자체뿐만 아니라 백플레인에 대한 모듈 연결을 호스팅합니다. 연결된 전원 공급 장치의 출력 전압 및 전류는 이 섀시에 설치된 전자 회로에 의해 분배되며 각 설치된 모듈에서 수신됩니다. 이 섀시는 최대 12개의 모듈을 수용할 수 있으며 로컬, 확장 또는 원격 I/O (RIO) 랙으로 사용할 수 있습니다. 최대 출력 전류는 24 암페어이며 제공된 장착 탭을 통해서만 패널 장착을 지원합니다. 이 섀시는 ¼-20 (M6 x 10) 장착 볼트를 사용하여 인클로저 백패널에 고정됩니다.
이 섀시는 작동 온도에 대해 0 ~ 60도 섭씨 또는 32 ~ 140도 화씨, 보관 온도에 대해 -40 ~ 85도 섭씨 또는 -40 ~ 185도 화씨, 상대 습도 5 - 95% 비응축의 온도 사양을 가지고 있습니다. 무게는 5.9 킬로그램 또는 13 파운드이며 물리적으로 483 x 339 x 221 밀리미터 또는 19.0 x 12.4 7.6 인치를 측정합니다. 각각 10-500 헤르츠에서 2g 및 15g의 작동 충격 및 진동으로 Class 1, Division 2, Groups A, B, C 및 D 응용 분야에서 사용하도록 승인 및 인증되었습니다.
