상세 정보 |
|||
| 상표: | AB | 모델: | 1771-A1B |
|---|---|---|---|
| 모듈 유형: | 입출력 샤시스 | 모듈 입출력 슬롯의 수: | 4개 슬롯 |
| (5 볼트 DC에) 맥스 백플레인 전류: | 16 암페어 | 마운트 유형: | 백 패널 |
| 진동: | (10-500 헤르츠로) 2 Ｇ | 위치: | 독립형 |
| 강조하다: | PLC는 계신기 출구 모듈을 분리했습니다,48VDC 디지털 I 오우 모듈,PLC 정논리 출력 모듈 |
||
제품 설명

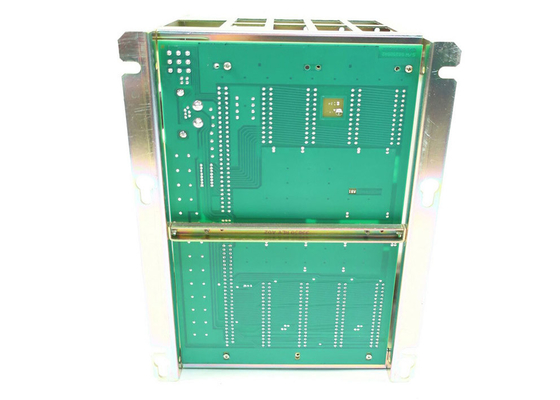

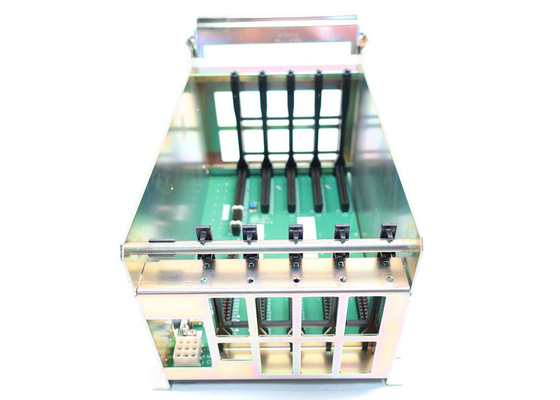

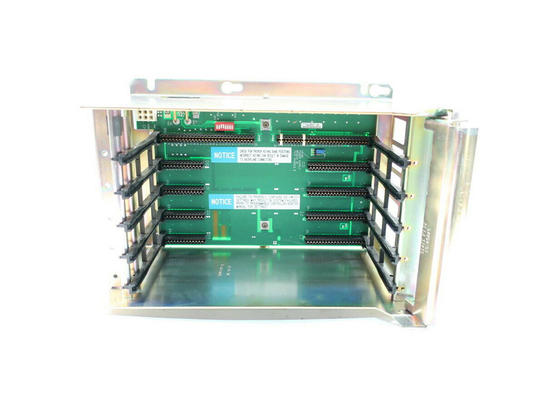

AB 1771-A1B, PLC 5 I/O 차시, 4 슬롯, 16Amp
1771-A1B에 대한 기술 사양
| 제조업자 | 로크웰 자동화 |
| 브랜드 | AB |
| 부품 번호/카탈로그 번호 | 1771-A1B |
| 모듈 유형 | I/O 차시 |
| 모듈 I/O 슬롯의 수 | 4 슬롯 |
| 맥스 백플라인 전류 (5 볼트 DC) | 16 암퍼 |
| 마운트 타입 | 뒷 패널 |
| 장착장 유형 | 오픈 스타일 |
| 수술 충격 | 15g |
| 비수술 충격 | 30g |
| 진동 | 2g (10~500 헤르츠) |
| 크기 | 12.4 x 7.6 x 9.0 in (315 x 193 x 229 mm) |
| 무게 | 80.0파운드 (3.6kg) |
| 위치 | 단독 |
| 크기 | 3.5 x 6.5 x 2.0 in (89 x 165 x 51 mm) |
1771-A1B 정도
1771-A1B는 AB PLC-5 차체입니다..
AB 1771-A1B 체시는 모든 AB PLC-5 프로그래밍 제어 시스템의 척추입니다.이 차체는 다양한 I/O 모듈과 컨트롤러 또는 I/O 어댑터 모듈 사이의 통신 경로를 제공합니다.. 1771-A1B는 프로세서, 전원 공급 모듈, 원격 및 확장 된 로컬 I/O 어댑터 모듈 및 I/O 모듈을위한 보편적이고 컴팩트 한 상자입니다.
1771-A1B 차체에는 다양한 모듈을 장착할 수 있는 4개의 슬롯이 있다. 1771-A1B 차시의 가장 왼쪽에 있는 슬롯은 프로세서나 어댑터 모듈을 위한 것이다.차체의 다른 슬롯은 통신 모듈과 호환됩니다., I / O 모듈, 및 전원 공급 모듈. 각 PLC-5/1771 모듈에 대한 호환성 테이블을 따르는 것이 중요합니다. 1771-A1B는 B 시리즈의 일부입니다. 전원 공급원 1771-P1, -P2,-P7 및 -PS7는 1771-A1B 차체의 왼쪽 측면 판에 장착 될 수 있습니다.
1771-A1B 체시는 패널 마운트 설치를 위해 설계되었습니다. 1771-A1B 체시는 2 ~ 4 Amp를 제공하는 통합 전원 공급 장치로 프로세서를 통해 전력을 수신 할 수 있습니다.전원 공급 모듈, 3~8AMPS, 그리고 6.5~16AMP의 외부 전원 공급 장치
1771-A1B의 최대 뒷면 전류는 5 볼트 DC에서 작동하는 16 Amp이다. 1771-A1B 차체는 차체 자체에 위치한 지착 스틸을 통해 중앙 지상 버스에 연결되어야 한다.차시 ◎ 전원 공급은 구성 점퍼를 통해 구성됩니다.
점퍼는 두 개의 위치가 있습니다: "N" - 외부 전원 공급 장치의 위치, "Y" - 통합 전원 공급 장치와 함께 전원 공급 모듈 또는 프로세서의 위치.1771-A1B 차체는 동시 전원 공급 모듈과 외부 전원 공급 장치로 동원될 수 없습니다..
