알렌-브래들리 1746-P1, SLC 500 전원 공급기, 120/220 볼트 AC
상세 제품 설명
브랜드: |
알렌-브래들리 |
모델: |
1746-P1 |
시리즈: |
SLC 500 |
모듈 타입: |
전원 공급기 |
입력 전압: |
120 내지 220 볼트 AC |
유입 전류: |
20 Amps |
내부 전류 능력: |
2 한 5V dc 0.46에 한 24V dc에 |
출력 전압 레인지: |
18 내지 30 볼트 DC |
강조하다: |
PLC 고립된 릴레이 출력 Module, 48VDC 디지털 I 오우 Module, PLCs 정논리 출력 모듈 |
알렌-브래들리 1746-P1, SLC 500 전원 공급기, 120/220 볼트 AC
1746-P1을 위한 기술적 요구
제조사 |
로크웰 자동화 |
브랜드 |
알렌-브래들리 |
부품번호 /는 아니오 분류합니다. |
1746-P1 |
시리즈 |
SLC 500 |
모듈 타입 |
전원 공급기 |
입력 전압 |
120 내지 220 볼트 AC |
입력 전원 |
42 와트 |
유입 전류 |
20 Amps |
내부 전류 능력 |
2 한 5V dc 0.46에 한 24V dc에 |
출력 전압 레인지 |
18 내지 30 볼트 DC |
백플레인 전류 (5 볼트) |
2 Amps |
백플레인 전류 (24 볼트) |
0.46 Amps |
주파수 |
47 내지 63 헤르츠 |
위치 |
1746개 샤시 |
차원 |
5.5 X 2.3 X 5.7 인치 |
UNSPSC |
32151706 |
작동 온도 |
섭씨인 0 내지 60 |
퓨즈 보호 |
1746-F1 또는 동등물 |
프로그래밍 소프트웨어 |
르슬오기스 500 |
1746-P1에 대하여
알렌-브래들리 1746-P1은 SLC 500 전원 공급기입니다. 그것은 47 내지 63 헤르츠로 그리고 135 VA를 위한 전형적 라인 파워 요구로 85 내지 132 볼트 또는 170 내지 265 볼트 AC의 라인 전압을 가지고 있습니다. 그것의 내부 전류용량은 2이고 한 5 볼트 DC와 0.46에 한 24 볼트 DC와 그것의 유입 전류에 20 A의 최대입니다. 이 전원 공급기는 또한 200 마의 24 볼트 DC 사용자 전력 전류용량과 18 내지 30 볼트 DC의 24 볼트 DC 사용자 전력 전압 범위를 가집니다.
최대 사용자 공급이 된 과전류 보호는 정보 입력 단말 사이에 15 한과 그 차단이고 후면이 1/2를 위한 1800 볼트 AC RMS입니다. 5.5 X 2.3 X 5.7 인치를 측정하고 2 파운드 또는 0.9 킬로그램을 심사숙고할 때, 이 전원 공급기는 1746개 샤시에 설치될 수 있습니다. 그것은 또한 0 내지 60 도 섭씨의 작동 온도를 가지고 있고 전류용량이 기온이 55 도 섭씨를 초과할 때 5%까지 낮춰지게 됩니다.

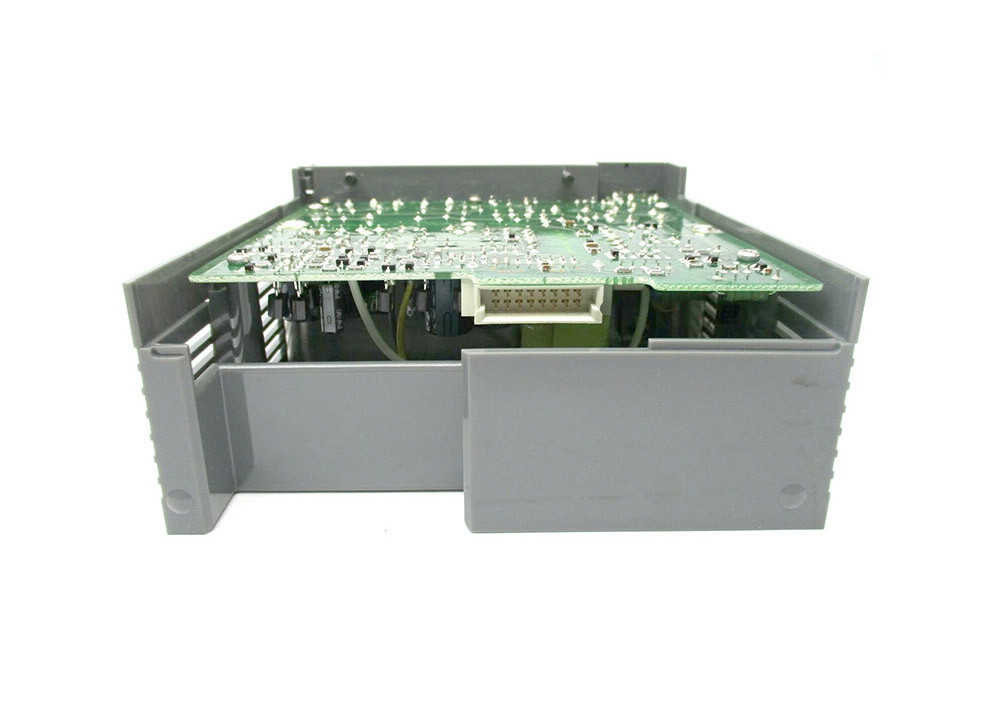

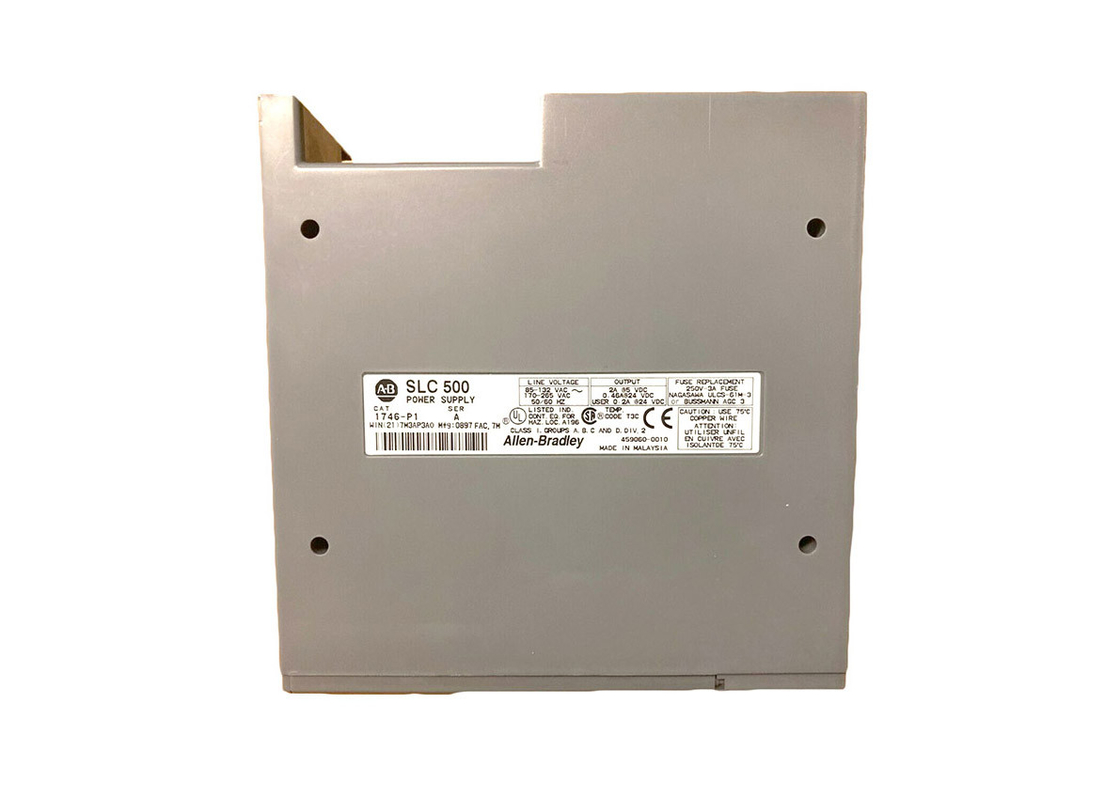

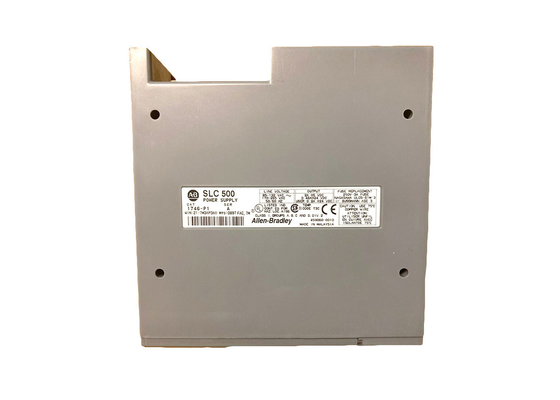

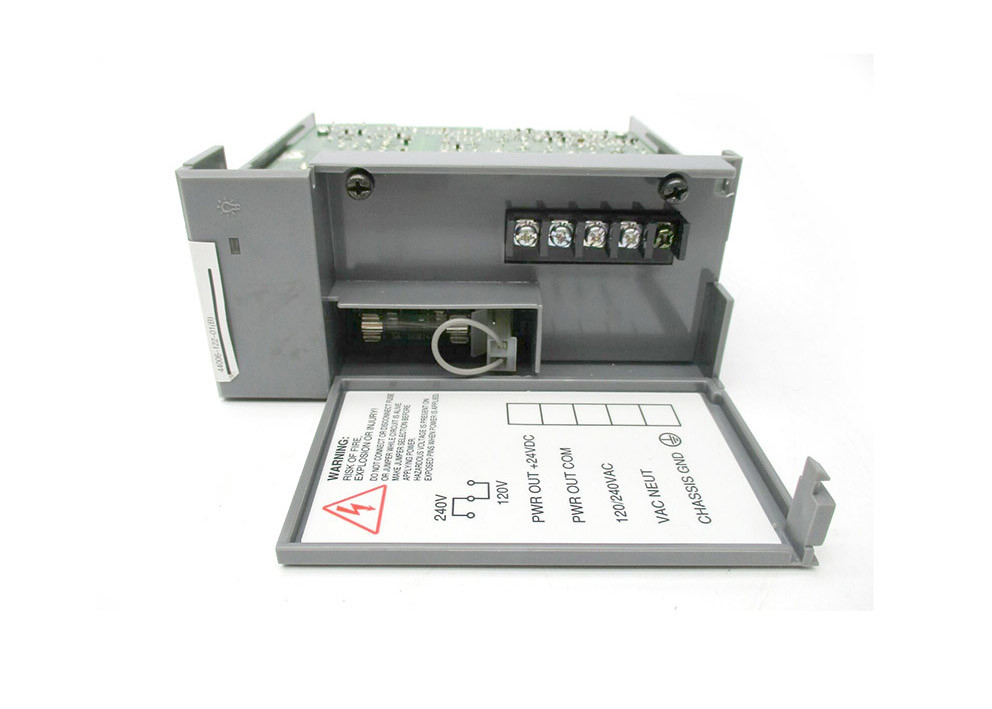

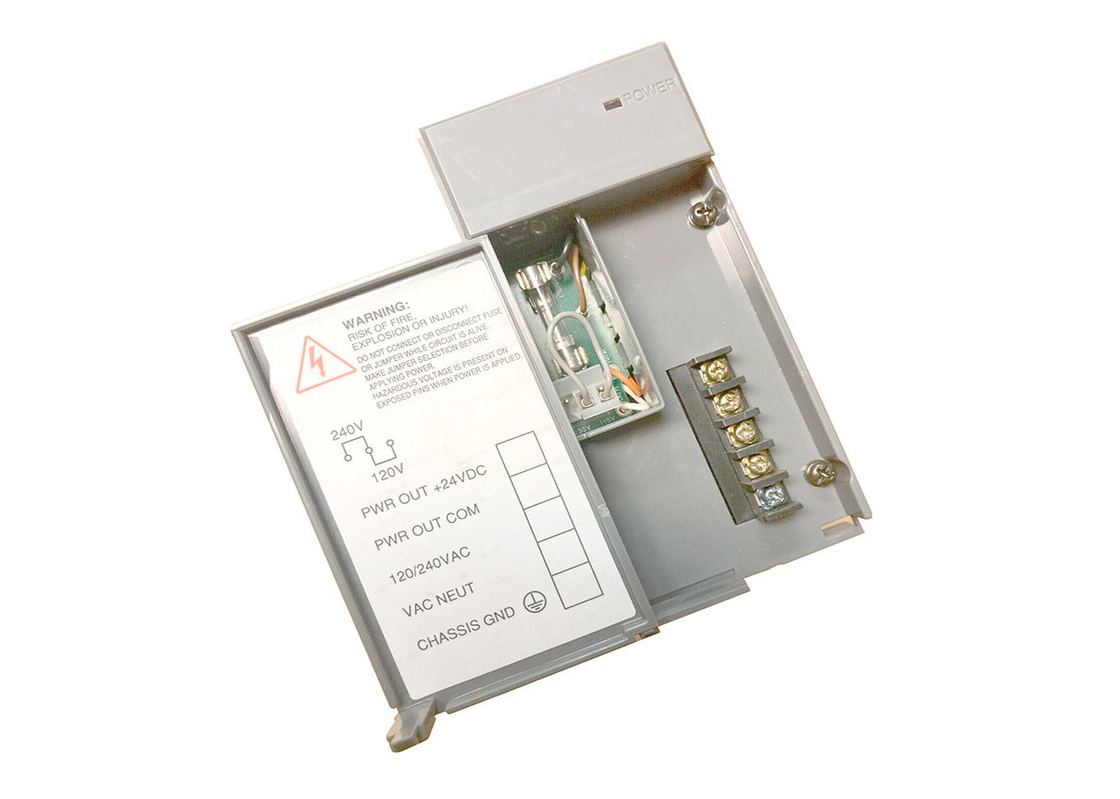

입력 점퍼는 설치 동안 전력을 1746-P1 전원 공급기에 응용하기 전에 설정되어야 합니다. 이것은 노출된 핀이 전원이 적용될 때 위험 전압을 가지고 있고 이것이 부상의 결과가 될 수 있기 때문입니다. 이 전원 공급기는 퓨즈 보호가 딸려 있지만 이것이 상황을 단락시키도록 당연한 화재 위험에 반대하여 가딩으로 단지 제한됩니다. 사용자 전력 과전류 상태를 위해, 1746-P1 일련 한 일본에서 조립하 A 전원 폐쇄와 CPU를 겪을 것이고 결점과 복구 절차는 사용자 프로그램을 재로딩하는 것입니다.
1746-P1 일련을 위해 한는 있고 말레이시아, CPU에서 조립하 24 볼트 DC 사용자를 제외하고 계속되고 폐쇄가 발생하고 복구 절차는 과전류 상태를 보정하는 것입니다. 부족 전압이 발생할 때, 1746-P1 전원 공급기는 짧은 시간 동안 제어기들을 500명 계속해서 SLC를 운영할 것이고 그것이 입력 전압이 CPU 홀드-업 타임 보다 더 긴 얼마동안 추천동작범위 아래로 떨어질 때 제어기들에게 동력을 공급하는 것을 멈출 것입니다. 1746-P1 전원 공급기, CPU 홀드-업 타임이 20 부인 포이기 때문에 전부하와 3000 부인 포는 아니오 로딩됩니다. 운영은 전원 공급기를 한때 재개할 것이고 정상적 입력 전압을 얻습니다.
1746-P1은 SLC 500 전원 공급기입니다. 이 프로그램 가능한 논리 성분 (PLC)는 SLC 500 랙을 운영하기 위해 필수 모듈입니다. 그것은 샤시에 붙어 있는 대부분의 모듈에 의해 수술 가능하게 되기 위해 각각 전기회로에게 에너지를 공급하기 위해 사용되는 후면 전력을 공급합니다.
이 전력 공급 모듈은 85를 위한 라인 전압 요구를 가지고 있습니다 - 132 / 170 - 47-63 Hz의 주파수와 265 VAC. 백플레인 전원 공급 장치를 제공하는 것 외에, 이 모듈은 18-30 VDC 전압에 200 마의 전류를 제공할 수 있습니다. 이 전원 공급기는 1746-F1의 부품번호로 대체될 수 있는 설치된 내부 퓨즈를 가지고 있습니다. 그것은 또한 15 암페어라고 평가된 사용자 공급이 된 과전류 보호를 갖.
전원 공급기를 통하여, SLC 500 제어기들은 입력 파워 공급이 작동 전압 레벨 아래로 떨어질지라도 작동할 수 있습니다. 이 특징은 CPU 홀드-업 타임으로 알려집니다. 프로그램과 입출력 자료는 제한된 기간 동안 스캐닝되어 계속됩니다. 정상적으로 만약 권력이 정규 전압 레벨로 돌아가면, 프로세서가 계속 작동할 수 있습니다. 1746-P1을 위해, CPU 일시 중단 시간은 20 부인 앳 전부하와 3000 부인 앳 무부하입니다.
이 전원 공급기는 SLC 500 샤시의 극좌측에 설치됩니다. 주요, 확장 또는 멀리 있는 입출력이 괴롭히는지, 설치 위치는 똑같습니다. 단지 1 (1) 전원 공급기는 샤시마다 필요합니다.
