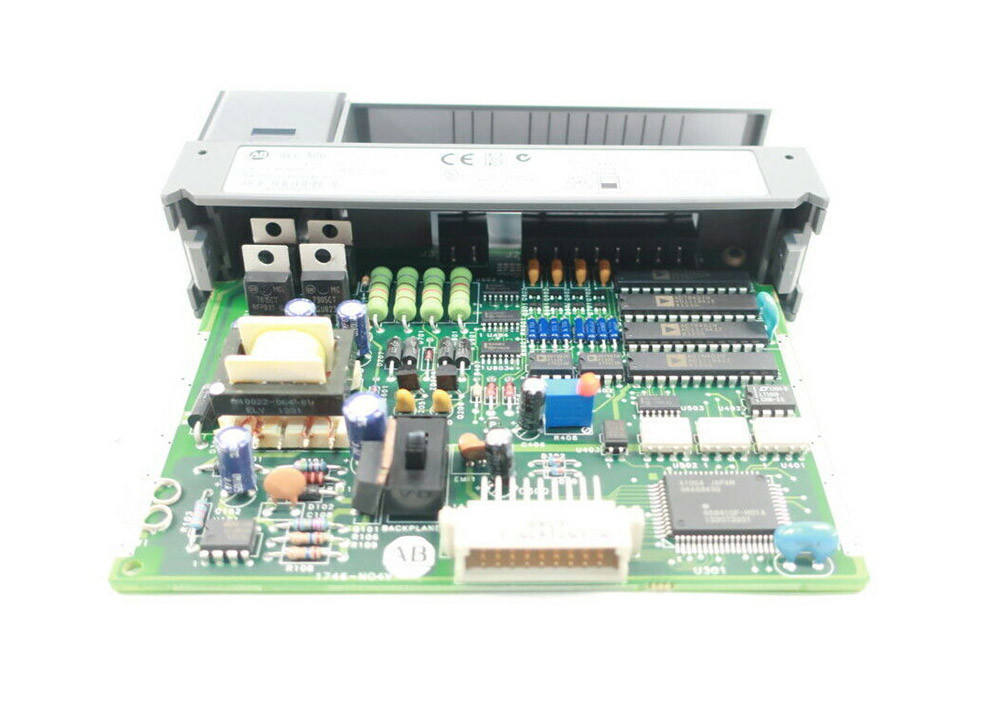

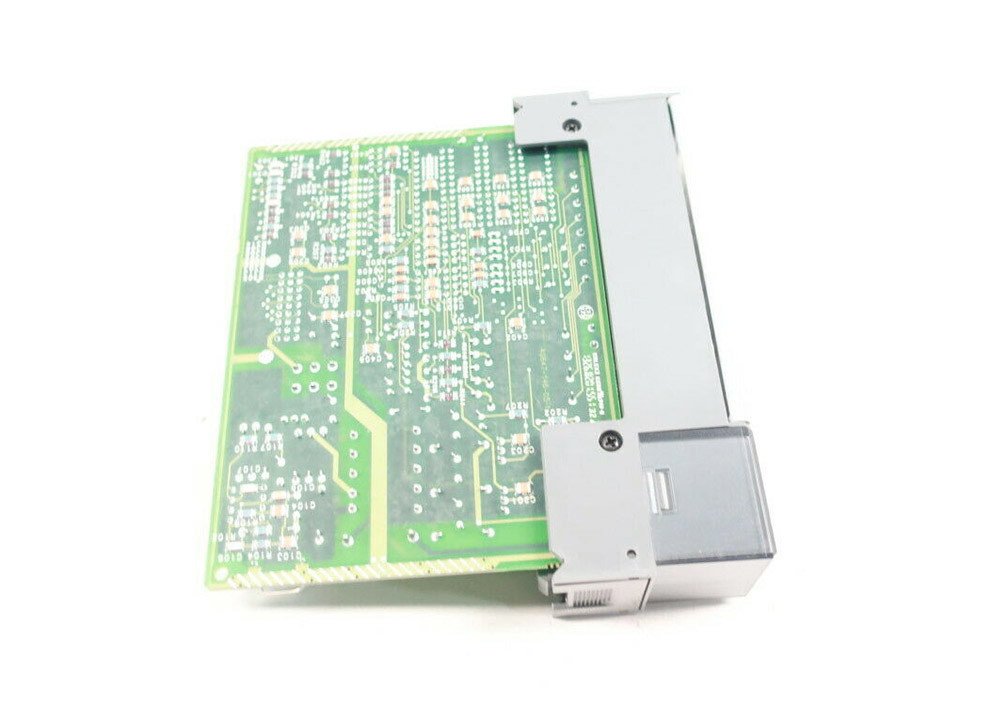

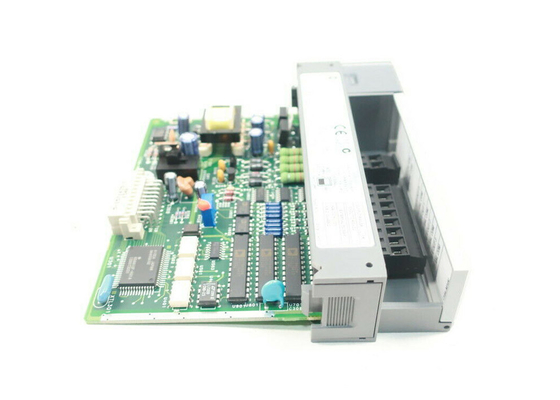

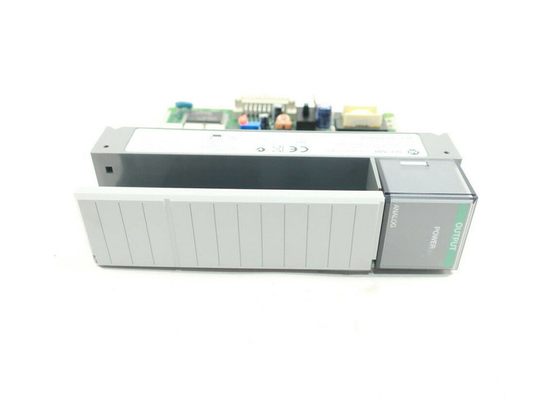

알렌-브래들리 1746-NO4V, SLC 500 아날로그 출력 모듈, 10 VDC
상세 제품 설명
브랜드: |
알렌-브래들리 |
모델: |
1746-NO4V |
시리즈: |
SLC 500 |
모듈 타입: |
아날로그 출력 모듈 |
백플레인 전류 (5 볼트): |
55 밀리앰프 |
백플레인 전류 (24 볼트): |
145 밀리앰프 |
출력 전압: |
+10VDC에게 -10 |
전체 눈금 출력: |
10 VDC |
하이 라이트: |
240VAC 고립된 계신기 출구 모듈, PLC 고체 상태 마이크로컴퓨터 모듈, ESCPP 정논리 출력 모듈 |
AB 1746-NO4V, SLC 500 아날로그 출력 모듈, 10 VDC
1746-NO4V의 기술 사양
제조사 |
로크웰 오토메이션 |
상표 |
알렌-브래들리 |
부품 번호/카탈로그 번호 |
1746-NO4V |
시리즈 |
에스엘씨 500 |
모듈 유형 |
아날로그 출력 모듈 |
백플레인 전류(5볼트) |
55밀리암페어 |
출력 |
4개 |
백플레인 전류(24볼트) |
145밀리암페어 |
출력 전압 |
-10 ~ +10VDC |
풀 스케일 출력 |
10VDC |
변환 방법 |
R-2R 사다리 |
전압 출력 코딩 |
-32,768 ~ +32,764 |
업데이트 시간 |
512마이크로초 |
백플레인 전류 |
(5볼트) 55밀리암페어;(24볼트 DC) 145밀리암페어 |
해결 |
14비트 |
해결 |
14비트 |
단계 응답 |
2.5밀리초 |
단계 응답 |
2.5밀리초 |
지표 |
LED |
UPC |
10662073735929 |
주변 작동 온도 |
섭씨 0~60도 |
1746-NO4V 소개
AB 1746-NO4V는 4포인트 비절연 SLC 500 표준 아날로그 전압 출력 모듈입니다.출력 범위는 -10에서
백플레인 정격 전류가 5볼트에서 55mA, 24볼트에서 145mA인 10볼트 -1 LSB DC.AN 외부 24 VDC 전원 공급 장치는 다음과 함께 사용할 수 있습니다.
외부 SW1을 활성화하여 이 모듈.백플레인 전원이 충분하면 백플레인 전원을 이 장치의 전원으로 사용할 수 있습니다.
외부 공급 장치 대신 모듈.1746-NO4V에는 500V DC의 백플레인 절연에 대한 현장 배선과 최대 부하 리액턴스가 있습니다.
1µF 및 최대 부하 전류 10mA.
이 모듈은 공장에서 보정된 모듈이며 16비트 2의 보수 이진 통신 형식을 사용합니다.1746-NO4V는 동봉되어 있습니다.
개방형 인클로저로 1746 섀시에 장착됩니다.또한 LED 상태 표시기와 착탈식 단자대(RTB)가 장착되어 있습니다.
이 모듈에 권장되는 와이어 크기는 #14 AWG 최대 와이어 크기입니다.업데이트 시간은 병렬인 모든 채널에 대해 512µs이며,
95%에서 2.5ms의 단계 응답 시간을 갖습니다.1746-NO4V의 작동 온도 범위는 화씨 32~140도입니다.
비작동 온도 범위는 화씨 -40~185도이며 작동 및 보관을 위한 비응축 상대 습도는 5입니다.
95%로.1746-NO4V의 최대 전체 정확도 드리프트는 +/- 54ppm/섭씨 풀 스케일입니다.
AB 1746-NO4V 모듈은 SLC 500 제품에 속하는 PLC(Programmable Logic Controller) 아날로그 출력 모듈입니다.
플랫폼.이 모듈의 출력 채널은 -10 ~ +10VDC 신호 범위의 전압 신호를 생성합니다.
이 모듈을 섀시에 설치할 때 모듈의 이상적인 슬롯 또는 섀시 할당을 결정하기 위해 특정 가이드를 사용할 수 있습니다.
주변 온도 및 전기 노이즈와 같은 두(2) 가지 일반 요인이 고려됩니다.전기 노이즈의 경우 모듈은 다음을 권장합니다.
AC 또는 높은 수준의 DC 전압에서 멀리 설치하십시오.또한 이 모듈은 시스템 전원 공급 장치에서 멀리 설치하는 것이 가장 좋습니다.을 위한
주변 온도를 고려할 때 인클로저 하단에 가장 가까운 섀시가 권장 설치 섀시입니다.
이 모듈은 전원 제거를 지원하지 않습니다.전기 아크가 발생할 수 있으므로 전원이 공급될 때 이 모듈을 제거하지 마십시오.

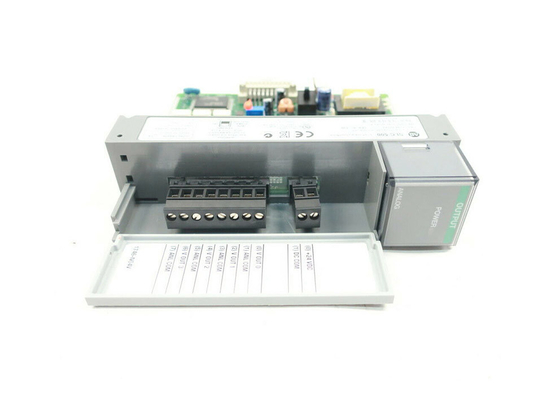

전자 회로 손상.이 모듈은 전면 패널에 설치된 탈착식 단자대(RTB)와 함께 설치할 수도 있습니다.사용
14 AWG 전선이며 동일한 터미널에서 종단되는 최대 2개의 전선으로 제한됩니다.이것은 문제 해결을 위한 공간을 제공할 뿐만 아니라
모듈 커버를 닫을 수 있습니다.
아날로그 출력은 PID 컨트롤러 출력, 수학적 연산의 결과 또는 휴먼 머신에서 입력한 수동 값에 할당될 수 있습니다.
인터페이스(HMI) 또는 감시 제어 및 데이터 수집(SCADA).이들은 제어 명령 소스입니다.다음에도 사용할 수 있습니다.
모니터링, 기록 및 변환 응용 프로그램을 구현하기 위해 다른 장치의 참조를 위해 신호를 재전송합니다.독립형
부하 공유 기능과 같은 제어 조정이 필요한 컨트롤러, 아날로그 출력을 사용하여 모든 참조 신호를 보낼 수 있습니다.
관련 컨트롤러 및 장치.
