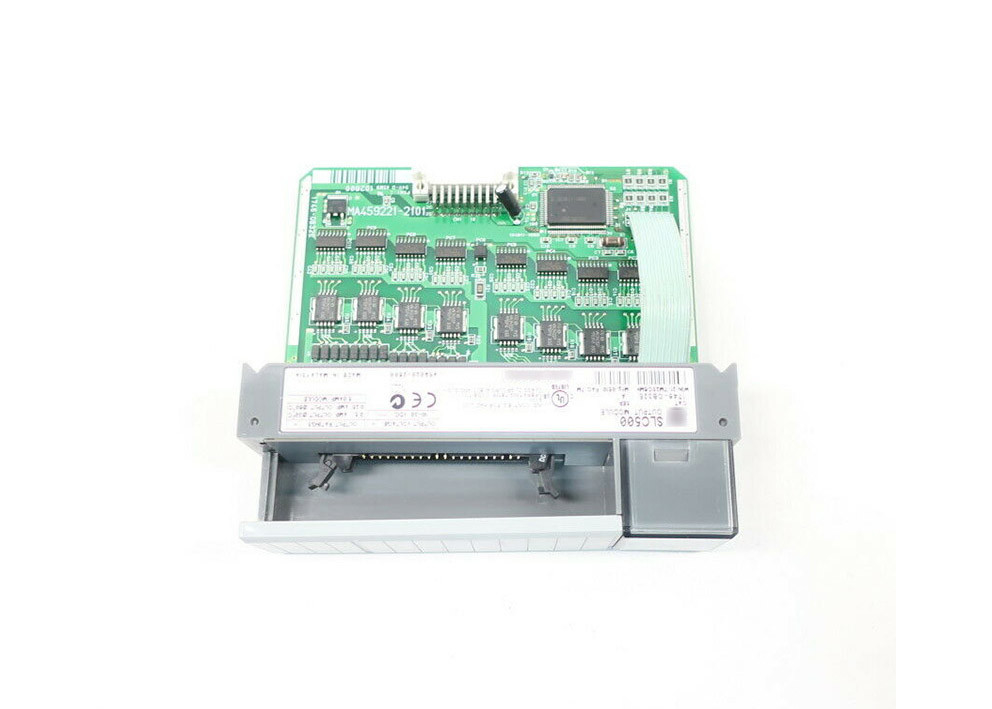

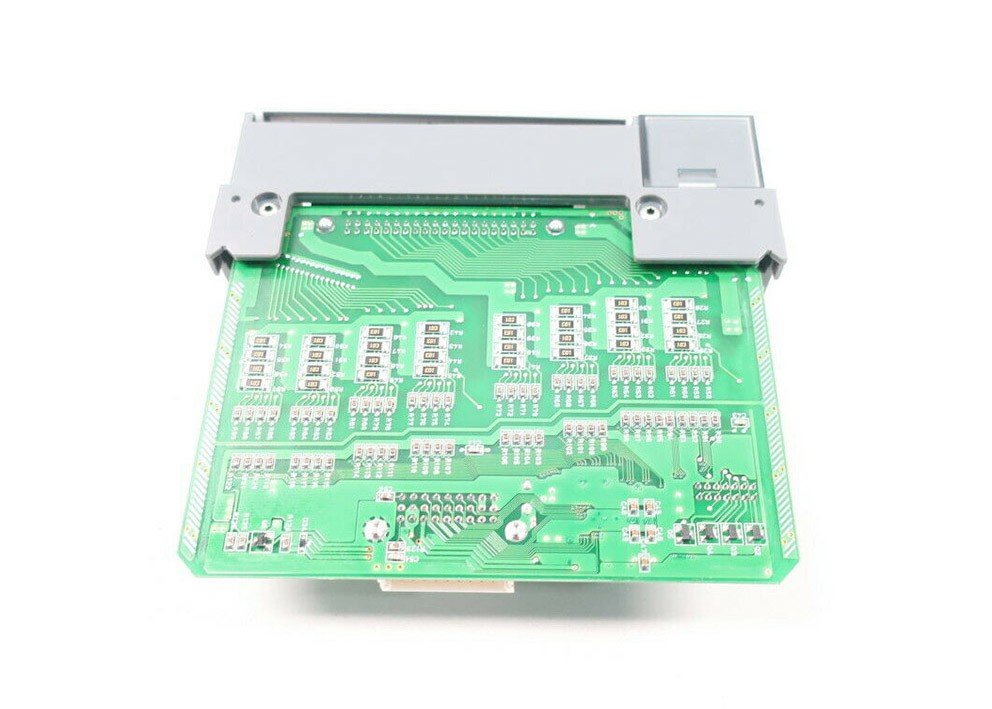

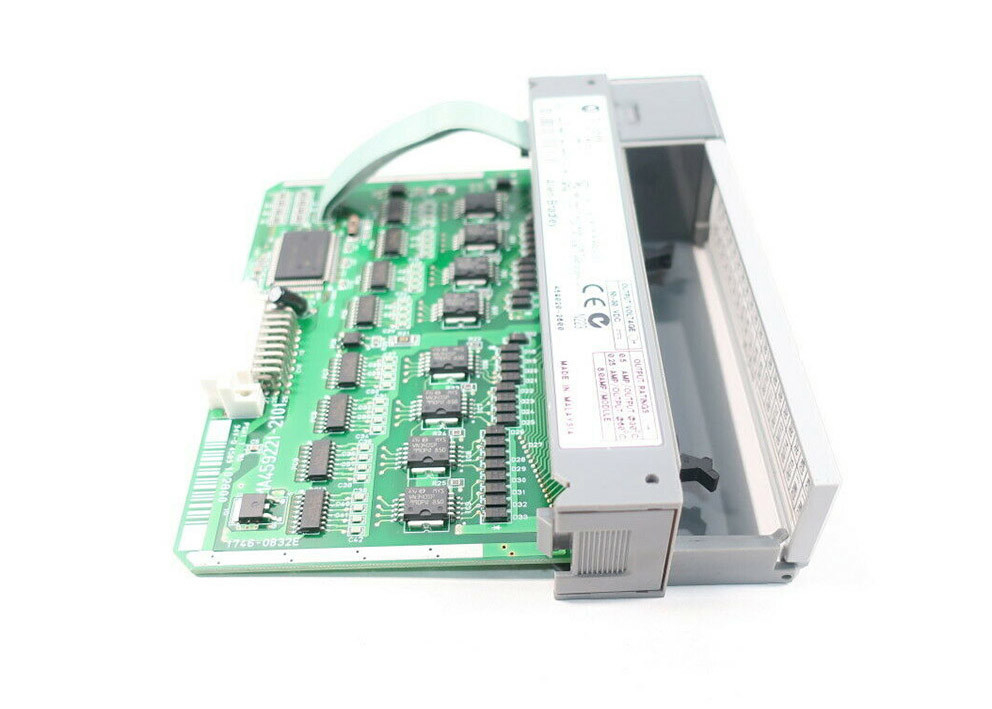

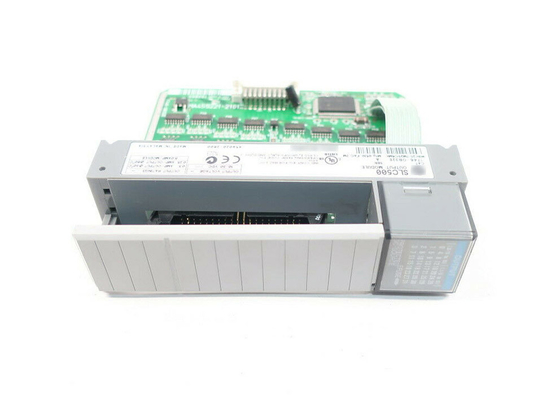

AB 1746-OB32, SLC 500 디지털 DC 출력 모듈, 24VDC
1746-OB32에 대한 기술 사양
| 제조업자 |
로크웰 자동화 |
| 브랜드 |
AB |
| 부품 번호/카탈로그 번호 |
1746-OB32 |
| 시리즈 |
SLC 500 |
| 모듈 유형 |
디지털 DC 출력 모듈 |
| 출력 |
32 |
| 전압 범위 |
5~50 볼트 DC |
| 전류/출력 |
0.5-0.25 암퍼 |
| 출력량 |
삼십 두 개 (32) |
| 전류/모듈 |
8AMP |
| 점당 공통점 |
열여섯 (16) |
| 배후 전류 (5 볼트) |
190 밀리암퍼 |
| 명목 생산량 |
24VDC |
| 신청서 |
높은 전류 |
| 신청서 |
높은 전류 |
| 단계 반응 |
60 밀리초, 2.5 밀리초 |
| 배후 전류 |
(5 볼트) 190mA |
| UPC |
10662468092903 |
| 신호 지연, ON |
0.1 ms |
| UNSPSC |
32151705 |
| 신호 지연, 꺼져 |
10.0ms |
| 전자 보호 |
아니 |
약 1746-OB32
1746-OB32는 AB의 32 채널 디지털 출력 모듈입니다.
슬롯 0을 제외한 1746 차시의 모든 사용 가능한 슬롯에 장착됩니다. 공급되는 전압은 24V DC입니다.1746-OB32는 공통점마다 16점으로 32개의 출력을 가지고 있으며 5~50V DC 사이의 소스 운영 전압을 가지고 있습니다.. 1746-OB32 모듈은 5V DC에서 백플레인 전류의 0.19A를 끌어
1500V AC에서 1분 동안 테스트된 출력 회로 격리를 제공합니다.
오프 모드에서 1ms, 오프 상태에서 회로 전류 최대 누출은 1mA입니다.
1746-OB32는 0-60도 섭씨에서 0.25A를 가지고 있습니다. 각 출력 포인트에 명소 전류와 각 출력을위한 최소 전류 부하 1mA
채널. 모듈은 평균 8A 명소 전류와 2A 전류가 있습니다. ON 상태에서 회로에서 최대 전압 손실
0.5A에서 1.2V이고, 각 출력 포인트에서 2초마다 반복되는 1ms 동안 1.0A의 급류가 있으며, 포인트당 전력 소모량은 0.172W입니다.
전체 모듈 열 분산 6,45W
의1746-OB32작동 온도는 0~60°C (32~140°F) 이고 5~95%의 비 응축
습도와 그것은 10-200Hz에서 각각 30G와 2.5G의 작동 충격과 진동에 견딜 수 있습니다. 그것은 C-UL 및 UL 목록이 있습니다.
산업 제어 장비 I 클래스, 디비전 2, 그룹 A, B, C, D 위험 장소 인증 및 NEMA 표준 ICS로 등급
2-230 소음 면역
1746-OB32는 AB가 SLC 500 컨트롤러 플랫폼을 위해 제조한 32 채널의 디스크리트 입력 모듈이다.
이 모듈은 주로 파일럿 램프, 버저, 호른, 사이렌 및 작동 장치와 같은 분리 장치에 전원을 공급하거나 작동하도록 설계되었습니다.
소레노이드, 모터 및 기타 장치와 같이 이 모듈의 출력 전압은 24VDC이며 상기 장치에 직접 연결될 수 있습니다.
만약 출력 장치가 DC 출력과 호환되지 않는다면, 특히
만약 AC 전압으로 작동하는 경우, 이 모듈은 여전히 중재 기능을 구현하여 사용할 수 있습니다. 중재하면 24VDC 코일을 가진 릴레
이 모듈에 연결된 부하입니다. 정상적으로 열린 (N.O) 또는 정상적으로 닫힌 (N.C.) 접촉은 AC 전압에 연결됩니다.
전기 소음이 존재하는 오래된 유선 시스템에서, 중재는 외부 모듈 격리로 사용될 수 있습니다. 이것은 모듈을 보호합니다.
외부 손상을 입거나 문서화되지 않은 수리 및 변경으로 인해 오래된 시스템의 잘못된 지식 및 배선으로 인한 바람직하지 않은 행동
이 모듈은 제거 가능한 터미널 블록 (RTB), 옥탈 도어 라벨, 각 채널에 전용 32 LED 라이트와 색상 코딩
부분 번호가 표시되는 모듈 바. AN AB는 1746-N3 또는 1492 배선 시스템을 만들었습니다. 이 커넥터 또는 배선 시스템은
이 모듈에 대한 호환성 적절한 종착 및 사용에 적절한 와이어 크기를 보장하는 이것은 또한 잘못된 배선 방지
미리 조립되어 모듈 문이 터미널 배선을 덮을 수 있는지 확인합니다. 다른 케이블도 사용할 수 있습니다.
유선 크기가 앞 패널을 차지할수록 문제 해결을 어렵게 만들 것입니다. 모듈 문을 닫을 때에도요.
