상세 정보 |
|||
| 상표: | AB | 모델: | 1746-OW16 |
|---|---|---|---|
| 시리즈: | SLC 500 | 모듈 유형: | 디지털 접촉 출력 모듈 |
| 출력: | 16 | 경향 / 출력 (120 VAC): | 1.5 Amps |
| 그룹 당 포인트: | 8 | 출력형: | 아웃되지 않은 잔류 선수 중계 접촉점 |
| 강조하다: | 240VAC 고립된 계신기 출구 모듈,PLC 고체 상태 마이크로컴퓨터 모듈,ESCPP 정논리 출력 모듈 |
||
제품 설명

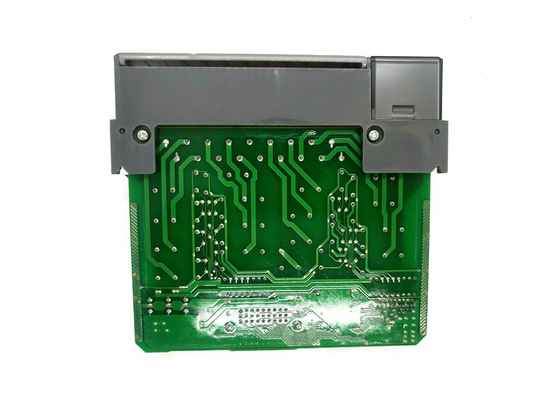

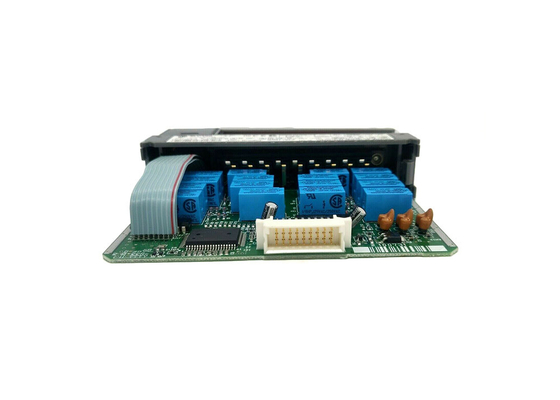

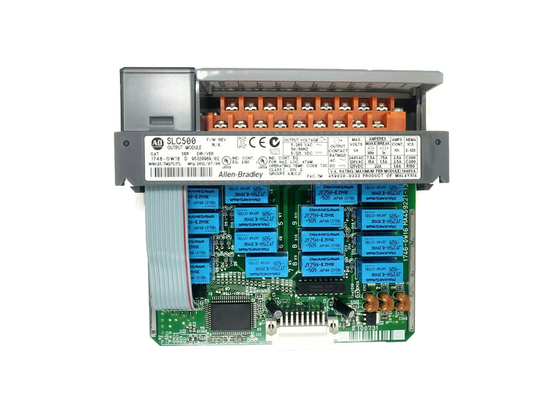

AB 1746-ow16, SLC 500 디지털 연락처 출력 모듈
1746-ow16의 기술 사양
| 제조업체 | 로크웰 자동화 |
| 상표 | AB |
| 부품 번호/카탈로그 번호 | 1746-ow16 |
| 시리즈 | SLC 500 |
| 모듈 유형 | 디지털 연락처 출력 모듈 |
| 출력 | 16 |
| 작동 전압 | 5-265 볼트 AC 또는 5-125 볼트 DC |
| 그룹 수 | 2 |
| 그룹당 포인트 | 8 |
| 출력 유형 | 릴레이 접점이 없습니다 |
| 응용 프로그램 | 릴레이 접점 출력 (공통 당 8 개) |
| 전류/출력 (120 VAC) | 1.5 암페어 |
| 단계 응답 | 60 밀리 초, 2.5 밀리 초 아웃 |
| 현재/출력 (24VDC) | 1.2 암페어 |
| UPC | 10662468067079 |
| 백플레인 전류 | 170-180 Milliamps |
| UNSPSC | 32151705 |
| 신호 지연, 최대 저항 부하 | ON = 10.0ms OFF = 10.0ms |
| 프로그래밍 소프트웨어 | RSLOGIX 500 |
약 1746-ow16
AB 1746-ow16은 SLC 500 제품 패밀리와 함께 사용되는 AB 개별 출력 모듈입니다. 이 모듈은 릴레이 출력 모듈이거나 때로는 건식 접점 출력 모듈이라고도합니다.
이 모듈은 혼합 된 전압 범주가 존재하는 응용 분야에서 사용하기에 이상적입니다. 5-125 VDC 범위의 DC 전압 및 5-265 VA와 같은 전압 범주. 그룹당 1 개의 공통 터미널을 갖는 2 개의 입력 그룹이 있습니다. 이 그룹화를 사용하면 한 그룹이 DC 전압으로 작동하고 다른 그룹은 AC 전압을 갖는 그룹을 사용할 수 있습니다. 또한 DC 전압 또는 AC 전압 입력 모두에서도 사용할 수도 있습니다. 이 모듈을 사용하면 중재 회로를 구현할 필요가 없습니다.
120VAC로 작동 할 때, 브레이크 암페어 등급은 15의 길이의 중단 등급은 1.5 A입니다. 서지 억제 장치는 각 채널에 대해 외부로 설치하는 것이 좋습니다. 이 장치를 사용하면 모듈의 손상을 방지하므로 모듈의 수명이 연장됩니다.
SLC 제품 패밀리 사용 RSLOGIX 500 프로그래밍 소프트웨어. 이 프로그래밍 소프트웨어를 사용하면 1746-ow16과 같은 모듈은 제어 요구 사항을 충족하는 작업을 위해 구성, 매개 변수화 및 프로그래밍 될 수 있습니다.
AB 1746-ow16은 AB의 SLC 500 개별 출력 모듈입니다. 이 모듈에는 16 개의 릴레이 접점 출력이 있으며 공통 당 8 점을 갖는 2 개의 그룹이 있습니다.
이 모듈의 설치는 화학 물질이 밀봉 재료의 밀봉 특성을 저하시킬 수 있으므로 화학 물질에 대한 비 노출이 필요합니다. 화학적 손상을 주기적으로 모듈을 검사하십시오.
1746 -ow16에는 5-125V DC와 5-265V DC의 두 가지 작동 전압이 있습니다. 최대 저항 부하에서 ON 및 OFF 상태 모두에서 10ms 신호 지연이 있습니다. 1746-ow16은 다른 릴레이 출력 모듈에 비해 백플레인 전류 소비가 더 높습니다. 5V DC에서 0.17a 백플레인 전류 소비 및 24V DC에서 0.18a 백플레인 전류 소비를 갖습니다. 5V DC에서 최소 부하 전류 10mA를 갖습니다. 1746-ow16의 최대 열 소산은 5.7 W입니다. 모듈 당 최대 연속 전류는 16 A 모듈 당 연속 전류에 유의하여 모듈 당 연속 전류가 제한되어 모듈 전력이 1440VA를 초과하지 않도록하십시오.
1746-ow16은 사용하기 쉽습니다. 호환 Windows 프로그래밍 소프트웨어 또는 HHT (Hand-Held Terminal)를 사용하여 구성 할 수 있습니다. 따라서 컴퓨터를 사용하여 모듈을 설정할 수 있습니다. 또한 제거 가능한 터미널 블록이있어 케이블이나 점퍼를 모듈로 쉽게 연결할 수 있습니다. 슬라이딩 래치, 나사, 나사산 커넥터 또는이 제품과 함께 제공되는 연결의 다른 수단을 사용하여 모듈에 대한 외부 연결을 모듈에 고정하십시오.
이 모듈은 혼합 된 전압 범주가 존재하는 응용 분야에서 사용하기에 이상적입니다. 5-125 VDC 범위의 DC 전압 및 5-265 VA와 같은 전압 범주. 그룹당 1 개의 공통 터미널을 갖는 2 개의 입력 그룹이 있습니다. 이 그룹화를 사용하면 한 그룹이 DC 전압으로 작동하고 다른 그룹은 AC 전압을 갖는 그룹을 사용할 수 있습니다. 또한 DC 전압 또는 AC 전압 입력 모두에서도 사용할 수도 있습니다. 이 모듈을 사용하면 중재 회로를 구현할 필요가 없습니다.
120VAC로 작동 할 때, 브레이크 암페어 등급은 15의 길이의 중단 등급은 1.5 A입니다. 서지 억제 장치는 각 채널에 대해 외부로 설치하는 것이 좋습니다. 이 장치를 사용하면 모듈의 손상을 방지하므로 모듈의 수명이 연장됩니다.
SLC 제품 패밀리 사용 RSLOGIX 500 프로그래밍 소프트웨어. 이 프로그래밍 소프트웨어를 사용하면 1746-ow16과 같은 모듈은 제어 요구 사항을 충족하는 작업을 위해 구성, 매개 변수화 및 프로그래밍 될 수 있습니다.
AB 1746-ow16은 AB의 SLC 500 개별 출력 모듈입니다. 이 모듈에는 16 개의 릴레이 접점 출력이 있으며 공통 당 8 점을 갖는 2 개의 그룹이 있습니다.
이 모듈의 설치는 화학 물질이 밀봉 재료의 밀봉 특성을 저하시킬 수 있으므로 화학 물질에 대한 비 노출이 필요합니다. 화학적 손상을 주기적으로 모듈을 검사하십시오.
1746 -ow16에는 5-125V DC와 5-265V DC의 두 가지 작동 전압이 있습니다. 최대 저항 부하에서 ON 및 OFF 상태 모두에서 10ms 신호 지연이 있습니다. 1746-ow16은 다른 릴레이 출력 모듈에 비해 백플레인 전류 소비가 더 높습니다. 5V DC에서 0.17a 백플레인 전류 소비 및 24V DC에서 0.18a 백플레인 전류 소비를 갖습니다. 5V DC에서 최소 부하 전류 10mA를 갖습니다. 1746-ow16의 최대 열 소산은 5.7 W입니다. 모듈 당 최대 연속 전류는 16 A 모듈 당 연속 전류에 유의하여 모듈 당 연속 전류가 제한되어 모듈 전력이 1440VA를 초과하지 않도록하십시오.
1746-ow16은 사용하기 쉽습니다. 호환 Windows 프로그래밍 소프트웨어 또는 HHT (Hand-Held Terminal)를 사용하여 구성 할 수 있습니다. 따라서 컴퓨터를 사용하여 모듈을 설정할 수 있습니다. 또한 제거 가능한 터미널 블록이있어 케이블이나 점퍼를 모듈로 쉽게 연결할 수 있습니다. 슬라이딩 래치, 나사, 나사산 커넥터 또는이 제품과 함께 제공되는 연결의 다른 수단을 사용하여 모듈에 대한 외부 연결을 모듈에 고정하십시오.
1746-ow16의 기술적 설명
AB 1746-ow16은 SLC 500 디지털 연락처 출력 모듈입니다. 이 디지털 접점 출력 모듈의 작동 전압은 5-265 볼트 AC 또는 5-125V DC 및 16 릴레이 접점 출력이 있습니다. 릴레이 접점 출력 (공통 당 8) 응용 프로그램을위한 것입니다.
