| 원래 장소: | 미국 |
| 브랜드 이름: | AB |
| 모델 번호: | 1746-OX8 |
| 제조업자 | 로크웰 자동화 |
| 브랜드 | AB |
| 부품 번호/카탈로그 번호 | 1746-OX8 |
| 시리즈 | SLC 500 |
| 모듈 유형 | 디지털 콘택트 출력 모듈 |
| 작동 전압 | 5~265 볼트 AC 또는 5~125 볼트 DC |
| 출력 | 8 |
| 출력 유형 | N.O. 릴레이 접촉 |
| 전류/출력 (120 VAC) | 3A |
| 전류/출력 (24VDC) | 1.2 암퍼 |
| 배후 전류 | 85-90 밀리암퍼 |
| 신청서 | 개별적으로 격리 된 고전류 릴레이 |
| 단계 반응 | 60 밀리초, 2.5 밀리초 |
| 작동 충격 | 10g |
| UPC | 10662073896620 |

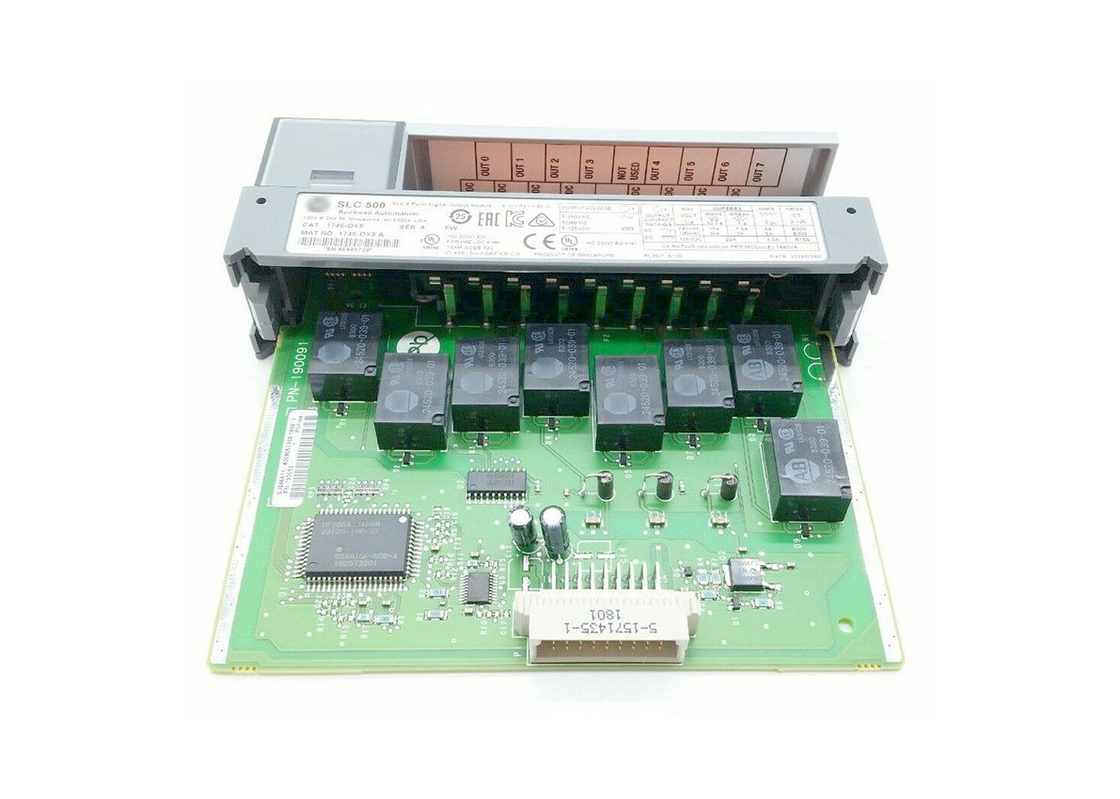

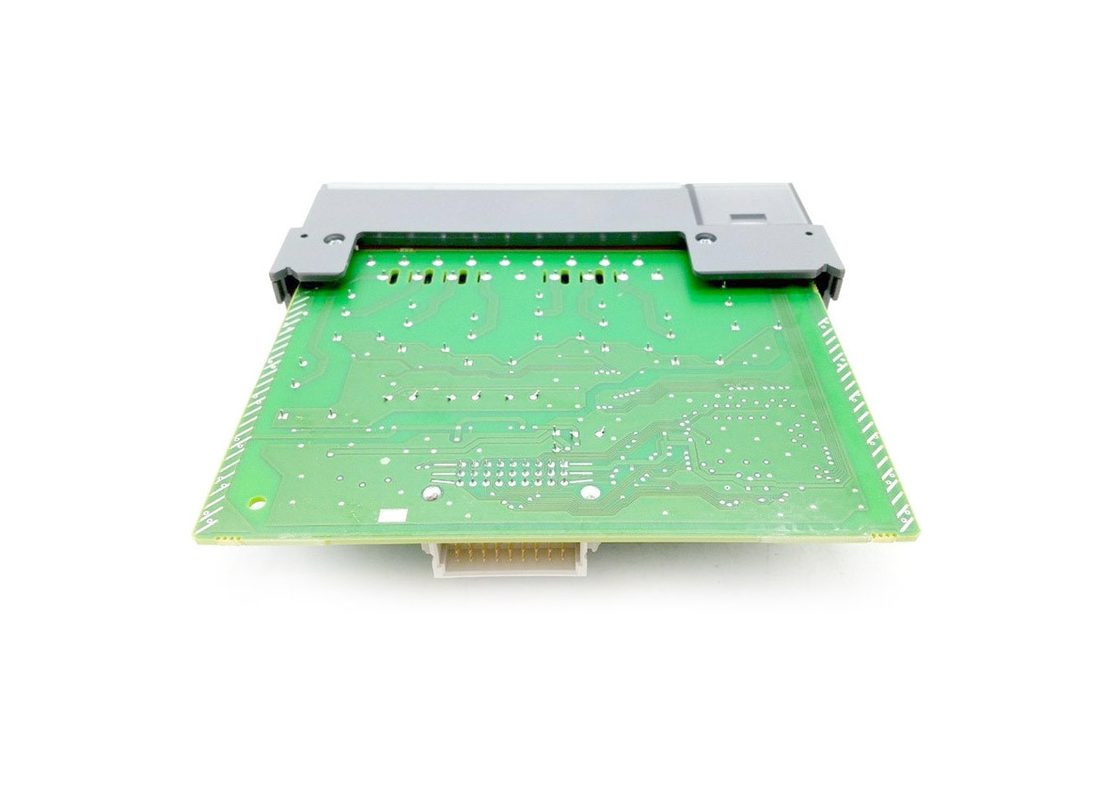

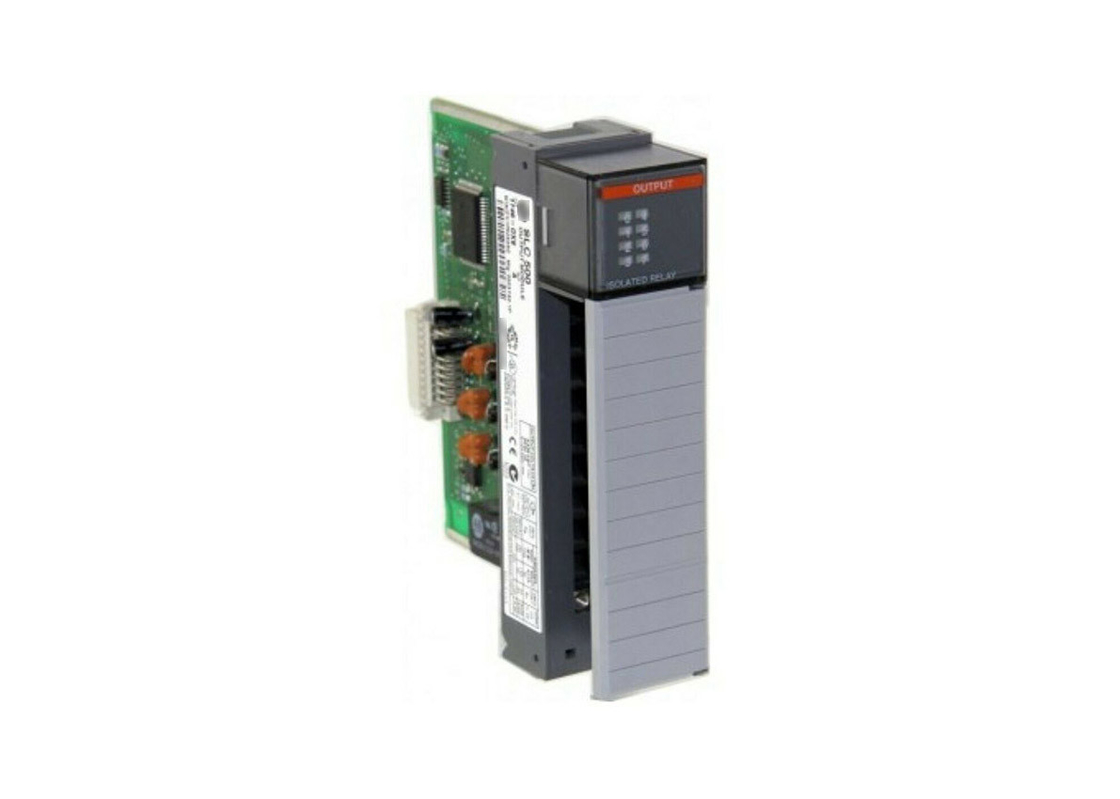

AB 1746-OX8은 SLC 500 디지털 I/O 모듈이다. 이 출력 모듈은 개별적으로 격리된 8개의 고전류 릴레이 콘택트 출력으로 제공됩니다.리레 출력 모듈, 120 볼트 AC에서 매크와 브레이크에 각각 최대 30A, 최대 15A 매크와 1A.5 240V AC에서 휴식. 양쪽 AC 전압의 연속 5 A에서 모듈은 3600 VA의 마크와 360 VA의 휴식을 가지고 있습니다. DC 전압의 최대 마크와 휴식은 0입니다.22 A 각각 125 볼트 DC와 둘 다 1.2 A 각각 24 볼트 DC. 연속 1 A 125 볼트 DC와 2 A 24 볼트 DC 모두 28 VA의 마크와 브레이크를 가지고 있습니다. 상태 표시기가 이 모듈과 함께 제공됩니다.그것은 체시에 장착 될 수 있으며 개방형 칸막이를 가지고 있습니다.당신은 단위를 설치하고 체이스에 전력을 적용하지 않을 때만 제거 기억해야합니다.
120 볼트 AC에서 출력 전류는 3 A이며 24 볼트 DC에서 출력 전류는 1.2 A입니다. 이 모듈의 작동 전압은 5-125V AC와 5 ~ 265V DC입니다.5 볼트 DC에서 배면 전류 소비는 0입니다.085 A와 0.090 A에서 24 볼트 DC. 또한 오프 및 ON 모두에 대해 최대 10 밀리 초의 저항 부하 신호 지연을 가지고 있습니다.이 모듈의 최소 부하 전류는 5 볼트 DC에서 10 mA이며 최대 오프 상태 누출은 0 mA입니다.모듈 당 연속 전류는 1440 VA로 제한되어야 함을 참고하십시오.이 모듈은 NEMA 표준 ICS 2에서 230 소음 면역 및 I / O 단말기와 제어 논리 사이의 1500 볼트의 전기 광적 격리이 모듈의 작동 온도 범위는 특히 시스템을 둘러싼 공기의 경우 0~60°C이며 저장 온도는 -40~85°C입니다.작동 진동은 0의 이동.015 인치 최고 5 ~ 57 헤르츠와 57 ~ 2000 헤르츠에서 2.5g 가속. 이 모듈의 작동 충격은 10g입니다. 1746-OX8 모듈은 점당 0.825 와트의 열 분비를 가지고 있습니다.최소 분산량은 2.590와트, 그리고 전체 분산 8.60와트.
