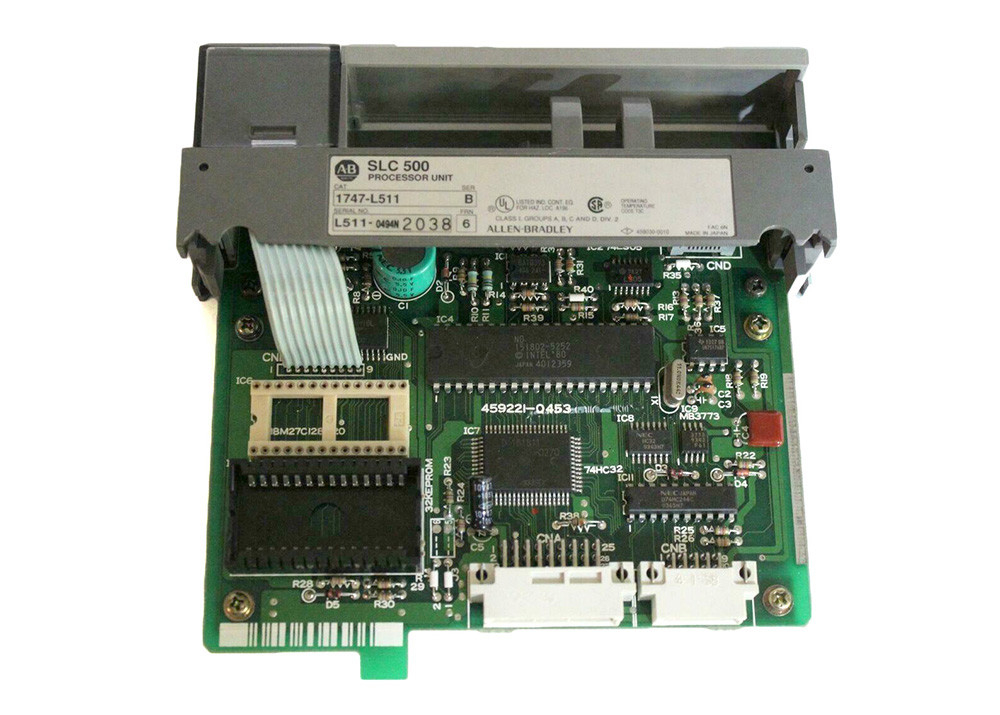

앨런-브래들리 1747-L511, SLC 500 모듈 하드웨어, 0 ~ 60도 섭씨
1747-L511에 대한 기술 사양
| 제조업자 |
로크웰 자동화 |
| 브랜드 |
앨런-브래들리 |
| 부품 번호/카탈로그 번호 |
1747-L511 |
| 시리즈 |
SLC 500 |
| I/O |
960 최대 |
| 모듈 유형 |
SLC 5/01 프로세서 |
| 아날로그 I/O |
480 |
| 기억력: |
최대 1KB, 배터리 지원 RAM |
| 사용자 메모리 |
11000 지침 |
| 프로그램 스캔 시간 |
10.6 ms/K |
| IO 용량 |
3940 |
| I/O 차시 |
3 |
| I/O 스캔 시간 |
2.6 밀리초 |
| 차체 모듈 슬롯 |
30 |
| 의사소통 |
DH485 |
| 백업 메모리 |
EEPROM |
| 백플레인 전류 (5 볼트 DC) |
350 밀리암퍼 |
| 환경 온도 |
0~60°C |
| 백플레인 전류 (24 볼트 DC) |
105 밀리암프 |
| 배터리 백업 메모리: |
네, 1747-BA |
| 작동 온도 |
0~60°C |
| 프로그래밍 소프트웨어: |
RSLogix500 소프트웨어 |
| UPC |
10662073748264 |
약 1747-L511
앨런 브래들리 1747-L511은 SLC 5/01 프로세서이며 SLC 500 시스템의 일부입니다. 그것은 작은 프로세스 제어, 소형 프로세스 제어,재료 취급, HVAC 제어 등 PLC-5 프로세서 기반의 고급 명령어 세트를 포함하고 있으며 SCADA 응용 프로그램에 독립적이거나 전체로 분산 될 수 있습니다.
1747-L511 프로세서는 전체 사용자 메모리가 1K입니다. 최대 960 개의 로컬 디지털 I/O가 있습니다. 키워드당 프로그램 스캔 시간은 8 밀리 초이고 I/O 스캔 시간은 2.6 밀리 초입니다.5볼트 DC에서 350mA, 24볼트 DC에서 105mA의 역계 전류, 최대 3개의 로컬 I/O 체시와 로컬 I/O 체시에 최대 30개의 모듈 I/O 슬롯을 가지고 있다. 통신을 위해 DH-485을 사용한다.프로그래밍용, RSLogix 500 소프트웨어를 지원합니다.
이 모듈은 1746-BLM, 1746-BTM, 1746-MPM, 1746-HS, 1746-HSCE, 1746-QV, 1747-SN, 1747-SDN 또는 1747-SCNR15 모듈과 호환되지 않습니다.그것은 깨끗하고 건조한 산업 환경에서 사용되도록 설계되었습니다., 0~60°C의 작동 온도와 30g의 작동 충격을 가지고 있습니다. 1747-L514 모듈의 배터리 백업과 1747-L511 모듈의 콘덴서 백업이 있습니다.그리고 빨간색 PC RUN, CPU 결함, 강제 I/O 및 배터리 낮은 상태, LED 상태 표시기 문제 해결 및 진단.
1747-L511은 SLC 500의 모듈형 하드웨어의 엔트리 레벨 프로세서이다.이 프로세서는 가장 기본적인 특징을 가지고 1KB 메모리를 가지고 있으며 이는 최대 3940 IO 신호를 처리 할 수 있습니다.그러나, 이 모듈은 원격 I/O 토폴로지 구현을 지원하지 않습니다. 그것은 최대 3 (3) SLC 차체 또는 최대 30 IO 슬롯으로만 확장될 수 있습니다.이 프로세서는 미국 및 캐나다 안전 표준에 UL 등록, CE를 준수하고 C-Tick를 표시합니다.
이 프로세서는 전기적으로 지워질 수 있는 프로그래밍 가능한 읽기 전용 메모리 (EEPROM) 를 기본으로 비휘발성 메모리로 저장할 수 있습니다. This non-volatile memory may be used to permanently store a the Programmable Logic Controller (PLC) program to prevent accidental deletion that is commonly caused by power surges and draining of the battery그것은 또한 자동으로 사용자 프로그램을 로드 할 수 있도록 구성 될 수 있습니다. 전력 주기가 시작될 때마다.
이 프로세서의 통합 메모리는 랜덤 액세스 메모리 (RAM) 로 최대 2 년 동안 사용할 수 있는 리?? 배터리로 유지됩니다.배터리 충전은 배터리 전압이 낮을 때 활성화되는 배터리 낮은 LED 조명으로 표시됩니다.이 배터리는 1747-BA로 교체 가능하지만, 전원을 제거 한 배터리를 교체하지 마십시오. 프로세서는 교체 할 때 적극적으로 전원을 공급해야합니다. 그렇지 않으면 사용자 프로그램이 삭제됩니다.
이 프로세서는 배터리 표시기 외에 다른 설치된 LED 상태 표시기가 있습니다. 이 표시기에는 실행, CPU 오류 및 강제 I/O가 포함됩니다.
