상세 정보 |
|||
| 상표: | AB | 모델: | 1747-L514 |
|---|---|---|---|
| 시리즈: | SLC 500 | 제품 설명:: | SLC 500 모듈 방식 하드웨어 프로세서 유니트 |
| 프로그램 메모리: | 4K | 기억 영역형 :: | 축전기 지원한 RAM 메모리 |
| I/O 주사 타임즈 지: | 2.6 밀리초 | 입출력 샤시: | 3 |
| 강조하다: | 5V DC 디지털 I 오우 모듈,PLC는 계신기 출구 모듈을 분리했습니다,PCM 고체 상태 마이크로컴퓨터 모듈 |
||
제품 설명

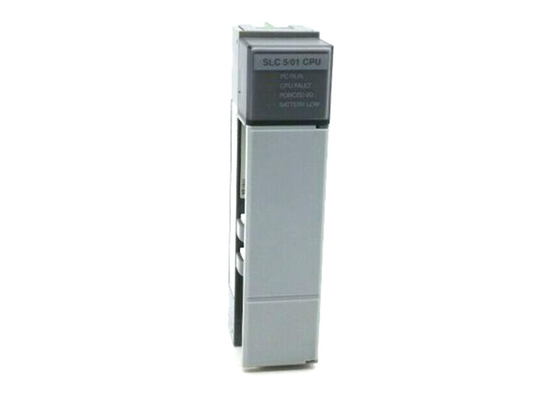

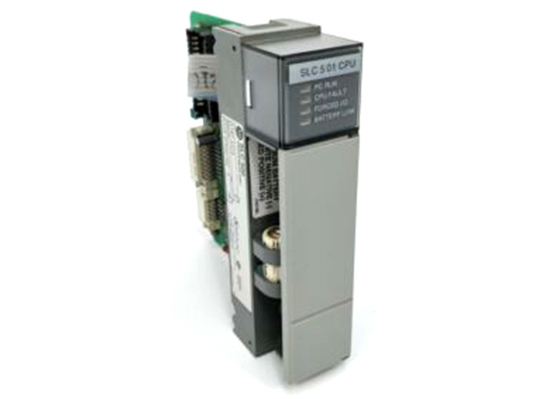

AB 1747-L514, SLC 500 프로세서, 1746 섀시의 슬롯 0
1747-L514 기술 사양
| 제조업체 | Rockwell Automation |
| 부품 번호/카탈로그 번호 | 1747-L514 |
| 브랜드 | AB |
| 제품 설명: | SLC 500 모듈형 스타일 하드웨어 프로세서 유닛 |
| 프로그래밍 소프트웨어: | RSLogix 500 |
| 프로그램 메모리 | 4K |
| 최대 모듈 수: | 30개 모듈 |
| 메모리 유형: | 커패시터 백업 RAM 메모리 |
| 확장 메모리: | 1747-M1 - 1K 사용자 워드 EEPROM; 1747-M2 - 4K 사용자 워드 EEPROM |
| 어댑터 소켓: | 1747-M5 |
| 명령 지원: | 비트; 타이머 및 컨트롤러; 비교; 기본 수학; 이동, 복사 및 비트 시프트; 시퀀서; 점프 및 서브루틴; |
| 할당된 슬롯: | 슬롯 0 |
| 백플레인 전류: | 5VDC에서 0.090A |
| 시리즈 | SLC 500 |
| 모듈 유형 | SLC 5/01 프로세서 |
| I/O | 최대 960 |
| 아날로그 I/O | 480 |
| 사용자 메모리 | 4,000개 명령 |
| 프로그램 스캔 시간 | 8밀리초 |
| I/O 스캔 시간 | 2.6밀리초 |
| I/O 섀시 | 3 |
| 섀시 모듈 슬롯 | 30 |
| 통신 | DH-485 |
| 백업 메모리 | EEPROM |
| 백플레인 전류 (5볼트 DC) | 350밀리암페어 |
| 백플레인 전류 (24볼트 DC) | 105밀리암페어 |
| 작동 온도 | 0-60 섭씨 |
| UPC | 10662073748271 |
1747-L514 정보
AB 1747-L514는 SLC 500 프로세서 유닛입니다. 이 모듈은 또한 단일 슬롯 폭 컨트롤러인 SLC 5/01 컨트롤러라고도 합니다. 1746 모듈형 섀시의 슬롯 0에 장착됩니다. 4K 사용자 메모리와 내장 DH-485 통신 인터페이스가 함께 제공됩니다.
1747-L514는 소규모 및 중규모 자동화 요구 사항에 사용하도록 설계되었습니다. 최대 30개의 I/O 모듈을 제어할 수 있으며, 최대 3개의 1746 섀시까지 분산될 수 있습니다. 이 SLC 500 컨트롤러에서 지원하는 다양한 통신 어댑터를 사용하여 확장 I/O 및 원격 I/O 섀시 구현을 지원합니다.
1747-L514는 5VDC에서 0.090의 전기 전류 부하를 갖습니다. 최소 전력 소비량은 1.75와트입니다. 이 컨트롤러는 Microsoft Windows 운영 체제를 실행하는 컴퓨터 워크스테이션에 설치된 RSLogix 500 프로그래밍 소프트웨어를 사용하여 프로그래밍할 수 있습니다. 내장 DH-485 포트는 1761-NET-AIC 또는 AIC(Advanced Interface Converter) 모듈의 사용을 지원합니다. 또한 SLC 5/01의 메모리 테이블은 AB 데이터 테이블 액세스 모듈(DTAM)을 사용하여 액세스할 수 있습니다.
1747-L514는 선택적 비휘발성 메모리와 함께 설치할 수 있습니다. 비휘발성 메모리는 EEPROM(Electrically Erasable Programmable Read-Only Memory) 형태입니다. 호환 가능한 EEPROM은 1K 사용자 워드 EEPROM이 있는 1747-M1, 4K 사용자 워드 EEPROM이 있는 1747-M2, 1747-M5 메모리 모듈 어댑터 소켓입니다. EEPROM 모듈은 RAM(Random Access Memory)인 내장 메모리에 저장된 프로그램을 굽는 데 사용할 수 있습니다. 프로그램을 비휘발성 메모리에 굽힘으로써 컨트롤러의 전원이 다시 켜지면 사용자 프로그램이 자동으로 로드될 수 있습니다.
30분 커패시터 수명과 2년 수명의 리튬 배터리가 있는 1747-BA 리튬 배터리 어셈블리를 사용하여 표준 RAM에 대한 백업 전원을 제공합니다. 1747-L514는 선택적 EEPROM 백업을 제공하며, 4K 메모리를 사용하여 RSLogix 500 프로그래밍 소프트웨어를 사용하여 최대 52개의 프로그래밍 명령을 처리할 수 있습니다. 1747-L514는 최대 비트 실행 시간 4µs 및 전체 모듈 스캔 시간 8ms/K를 갖습니다. 일시적인 전원 손실 동안 모듈의 프로그램 스캔은 로드되는 전원 공급 장치에 따라 20ms에서 3s까지 걸릴 수 있습니다. 프로그래밍 채널에서 슬레이브 용량(수신)으로만 작동할 수 있는 기본 DH-485 통신 기능을 제공합니다. 1747-L514는 0-60°C(32-140°F)의 주변 작동 온도 범위와 5-95% 비응축 상대 습도 범위를 가지며, 30G의 작동 충격과 57-2000Hz에서 2.5G의 진동을 견딜 수 있도록 설계되었습니다. 1747-L514는 C-UL, UL 및 CE 인증을 받았으며 NEMA 표준 ICS 2-230 산업 노이즈 내성을 제공합니다.
1747-L514는 소규모 및 중규모 자동화 요구 사항에 사용하도록 설계되었습니다. 최대 30개의 I/O 모듈을 제어할 수 있으며, 최대 3개의 1746 섀시까지 분산될 수 있습니다. 이 SLC 500 컨트롤러에서 지원하는 다양한 통신 어댑터를 사용하여 확장 I/O 및 원격 I/O 섀시 구현을 지원합니다.
1747-L514는 5VDC에서 0.090의 전기 전류 부하를 갖습니다. 최소 전력 소비량은 1.75와트입니다. 이 컨트롤러는 Microsoft Windows 운영 체제를 실행하는 컴퓨터 워크스테이션에 설치된 RSLogix 500 프로그래밍 소프트웨어를 사용하여 프로그래밍할 수 있습니다. 내장 DH-485 포트는 1761-NET-AIC 또는 AIC(Advanced Interface Converter) 모듈의 사용을 지원합니다. 또한 SLC 5/01의 메모리 테이블은 AB 데이터 테이블 액세스 모듈(DTAM)을 사용하여 액세스할 수 있습니다.
1747-L514는 선택적 비휘발성 메모리와 함께 설치할 수 있습니다. 비휘발성 메모리는 EEPROM(Electrically Erasable Programmable Read-Only Memory) 형태입니다. 호환 가능한 EEPROM은 1K 사용자 워드 EEPROM이 있는 1747-M1, 4K 사용자 워드 EEPROM이 있는 1747-M2, 1747-M5 메모리 모듈 어댑터 소켓입니다. EEPROM 모듈은 RAM(Random Access Memory)인 내장 메모리에 저장된 프로그램을 굽는 데 사용할 수 있습니다. 프로그램을 비휘발성 메모리에 굽힘으로써 컨트롤러의 전원이 다시 켜지면 사용자 프로그램이 자동으로 로드될 수 있습니다.
30분 커패시터 수명과 2년 수명의 리튬 배터리가 있는 1747-BA 리튬 배터리 어셈블리를 사용하여 표준 RAM에 대한 백업 전원을 제공합니다. 1747-L514는 선택적 EEPROM 백업을 제공하며, 4K 메모리를 사용하여 RSLogix 500 프로그래밍 소프트웨어를 사용하여 최대 52개의 프로그래밍 명령을 처리할 수 있습니다. 1747-L514는 최대 비트 실행 시간 4µs 및 전체 모듈 스캔 시간 8ms/K를 갖습니다. 일시적인 전원 손실 동안 모듈의 프로그램 스캔은 로드되는 전원 공급 장치에 따라 20ms에서 3s까지 걸릴 수 있습니다. 프로그래밍 채널에서 슬레이브 용량(수신)으로만 작동할 수 있는 기본 DH-485 통신 기능을 제공합니다. 1747-L514는 0-60°C(32-140°F)의 주변 작동 온도 범위와 5-95% 비응축 상대 습도 범위를 가지며, 30G의 작동 충격과 57-2000Hz에서 2.5G의 진동을 견딜 수 있도록 설계되었습니다. 1747-L514는 C-UL, UL 및 CE 인증을 받았으며 NEMA 표준 ICS 2-230 산업 노이즈 내성을 제공합니다.
