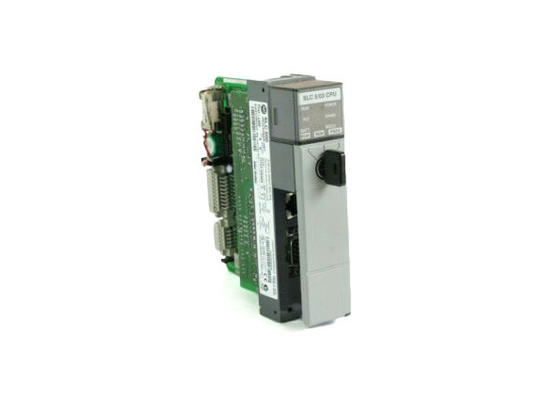

알렌-브래들리 1747-L532, SLC 5/03 제어기 모듈, SLC 500 모듈 하드웨어

AB 1747-L532는 SLC 500 시스템의 일부인 SLC 5/03 프로세서입니다.작고 단순하며 포켓 크기의 프로세서입니다.
소규모 프로세스 제어, 자재 취급 및 HVAC 제어와 같은 광범위한 응용 분야에서.PLC-5 프로세서 기반
고급 명령어 세트.독립 실행형이거나 SCADA 애플리케이션용 시스템 전체에 분산될 수 있습니다.

1747-L532 프로세서는 데이터/프로그램용 12,000워드와 데이터 전용 4,000워드로 총 16,000워드의 사용자 메모리를 가지고 있습니다.그것은 최대
4096개의 입력, 4096개의 출력 및 480개의 로컬 아날로그 I/O.키워드당 프로그램 스캔 시간은 1밀리초입니다.1747-L532에는 백플레인이 있습니다.
5볼트 DC에서 500mA, 24볼트 DC에서 175mA의 전류.최대 30개의 모듈 I/O 슬롯이 있는 최대 2개의 로컬 I/O 섀시가 있습니다.
로컬 I/O 섀시에서.

통신을 위해 1761-NET-AIC 변환기에 연결하도록 구성할 수 있는 DH-485 및 RS-232 포트를 사용합니다.프로그래밍을 위해
1747-L532는 RSLogix 500 소프트웨어를 지원합니다.표준 배터리 지원 RAM 및 플래시 백업 메모리가 있습니다.이 프로세서를 사용하면
원격 I/O 스캐너 모듈 및 DeviceNet 스캐너 모듈을 설치하여 범용 원격 링크 또는 DeviceNet 네트워크를 통해 I/O를 구성할 수 있습니다.

1747-L532 프로세서는 0.44밀리초의 비트 명령 실행 시간을 제공하며 경쟁사보다 전체 시스템의 10배를 제공합니다.
온라인 프로그래밍, 플래시 메모리 업그레이드, 부동 소수점 연산, 내장형 실시간 시계,
키 스위치 및 달력.1747-L532는 섭씨 0~60도에서 작동하는 깨끗하고 건조한 산업 환경에서 사용하기 위한 것입니다.
온도 및 30G의 작동 충격.

1747-L532 PLC(Programmable Logic Controller)는 SLC 500 프로세서로 SLC 5/03 컨트롤러라고도 합니다.이 컨트롤러는
AB에서 제조한 Modular Style SLC 500 시리즈와 함께 사용하도록 설계되었습니다.이 특정 컨트롤러는
모든 사용자가 복잡한 제어 논리에 간단한 사용자 프로그램을 구성할 수 있도록 하는 기본 및 고급 명령을 구현합니다.

이러한 명령어에는 비트, 타이머, 컨트롤러, 비교, 기본 수학, 이동, 복사 및 비트 시프트, 시퀀서, 점프 및 서브루틴,
메시징, STI, FIFO/LIFO, PID, 고급 수학 및 삼각 명령.

이 컨트롤러의 통합 통신 포트는 피어 투 피어용으로 DF1 또는 DH485로 구성할 수 있는 단일 RS232 포트입니다.
응용 프로그램.RS232의 기본 구성은 DF1 전이중, 핸드셰이킹 비활성화, 통신 속도 19.2Kbaud, CRC 오류입니다.

체크하면 중복 패킷이 감지되고 패리티가 없음으로 설정됩니다.또한 다음을 통해 RSLinx 통신 도구에서 자동 감지될 수 있습니다.
자동 구성 드라이버 모드.채널 1 DH485 포트의 기본 설정은 19.2Kbaud 및 노드 주소 = 1입니다.

이 SLC 5/03 프로세서의 통합 메모리는 16KB입니다.이 컨트롤러는 자동으로 프로그램을 백업 메모리에 굽는 것을 지원합니다.
전원을 껐다 켜면 사용자 프로그램이 로드됩니다.이렇게 하면 통합 1747-BA가 소모될 때 PLC 프로그램이 원치 않게 삭제되는 것을 방지할 수 있습니다.
이 배터리에는 배터리 전원 상태를 나타내는 LED 표시등이 있습니다.

이 컨트롤러는 SLC 500 제품용 공통 프로그래밍 소프트웨어인 RSLogix 500 프로그래밍 소프트웨어를 사용하여 구성됩니다.
가족.
