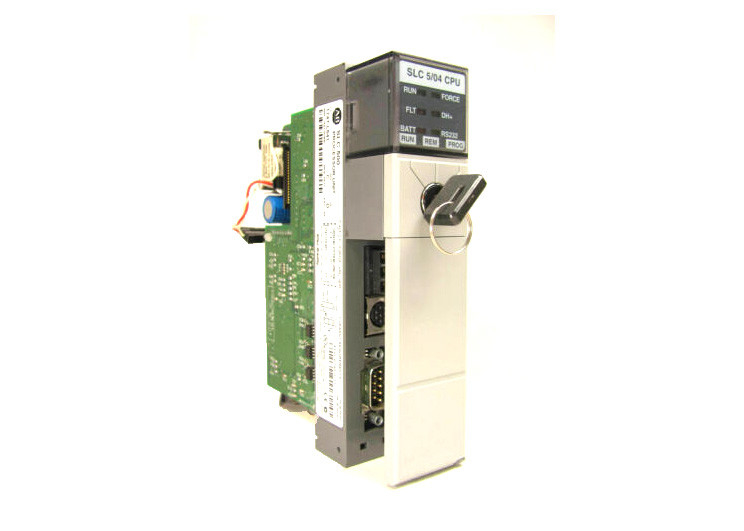

AB 1747-L541, SLC 500 모듈형 하드웨어, 컨트롤러 모듈
1747-L541 기술 사양
| 제조업체 |
Rockwell Automation |
| 브랜드 |
AB |
| 부품 번호/카탈로그 번호 |
1747-L541 |
| 시리즈 |
SLC 500 |
| 입력 |
4096 |
| 모듈 유형 |
SLC 5/04 프로세서 |
| 출력 |
4096 |
| 프로그래밍 소프트웨어: |
RSLogix500 소프트웨어 |
| 아날로그 I/O |
480 |
| 메모리: |
최대 16KB, 배터리 백업 RAM |
| 프로그램 스캔 시간 |
0.9ms/K |
| 사용자 메모리 |
16,000 단어 |
| I/O 섀시 |
3 |
| 섀시 모듈 슬롯 |
30 |
| I/O 스캔 시간 |
0.225 밀리초 |
| 통신 |
Data Highway Plus (DH+), RS-232 |
| 백업 메모리 |
1747-M13 |
| 주변 온도 |
0 ~ 60도 섭씨 |
| 키워드당 프로그램 스캔 시간 |
0.9 밀리초 |
| 배터리 백업 메모리: |
예; 1747-BA |
| UPC |
10662468653029 |
| UNSPSC |
32151705 |
1747-L541 정보
AB 1747-L541은 SLC 500 시리즈의 일부인 SLC 5/04 프로세서로, 1747-L541, L542, L543 컨트롤러도 포함합니다. 이는 더 빠른 통신과 더 짧은 프로그램 실행 시간을 갖춘 고성능 프로세서입니다. SLC 5/04는 16K, 32K 또는 64K 단어의 메모리와 함께 제공되며 최대 4096개의 입력 및 출력 포인트를 제어할 수 있습니다.
통신의 경우 1747-L541은 확장된 메시징 기능과 고속 통신을 지원하는 내장 DH+ 채널을 갖추고 있습니다. 또한 DF1 무선 모뎀, DH-485, ASCII 및 Modbus RTU 통신을 지원하는 RS-232 채널도 있습니다. 프로그래밍의 경우 고급 수학 명령어와 다양한 추가 명령어를 포함합니다. 또한 원격 I/O, DeviceNet 패스 스루 및 간접 주소 지정을 지원합니다.

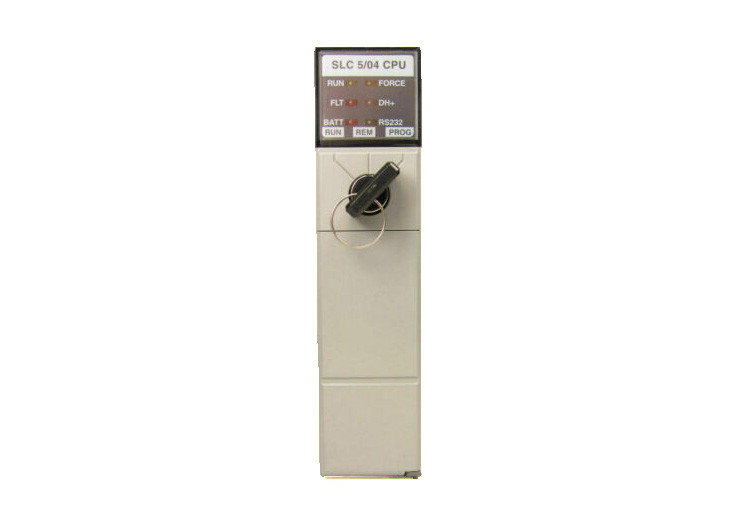

1747-L541은 키워드당 일반적인 프로그램 스캔 시간이 0.9밀리초이고 일반적인 I/O 스캔 시간은 0.225밀리초입니다. 5볼트 DC에서 1암페어, 24볼트 DC에서 200mA의 백플레인 전류 부하가 필요합니다. 1밀리초 선택 가능한 시간 제한 인터럽트(STI)와 0.5밀리초 이산 입력 인터럽트(DII)가 있습니다. 프로그램 및 데이터 테이블 저장을 위해 64KB 메모리의 1747-M13 플래시 기반 메모리 장치를 사용합니다. SLC 5/04에는 실행, 원격 또는 프로그램 모드를 선택하기 위한 전면 패널의 3 위치 키 스위치가 포함되어 있습니다. 1747-L541 SLC 504에는 문제 해결 및 진단을 위한 RUN, FLT, BATT, FORCE, DH+ 및 RS-232 LED 상태 표시등이 있습니다. SLC 500 시리즈 프로세서는 HVAC 제어, SCADA 및 자재 취급과 같은 응용 분야에서 우수한 설치 기록을 가진 간단하고 비용 효율적인 설계를 갖추고 있습니다.
AB 1747-L541은 최대 4096개의 입력 및 출력을 처리하도록 설계된 통합 16KB 사용자 메모리를 갖춘 SLC 5/04 컨트롤러입니다. 이 컨트롤러는 모듈식 스타일 SLC 500 프로그래밍 가능 논리 컨트롤러(PLC)에 속합니다.
1747-L541은 CPU 랙의 통신 어댑터와 IO 랙의 통신 스캐너를 사용하여 분산 IO 응용 프로그램을 구현할 수 있으므로 중간 응용 프로그램에 이상적입니다. RS232 및 Data Highway Plus(DH+)와 같은 내장 통신 포트는 AB 또는 타사 제품, AB FactoryTalk View 또는 타사 SCADA 시스템과 같은 감시 제어 및 데이터 수집(SCADA)과 함께 사용하기에 이상적입니다. RS232 통신 포트는 DF1 및 DH485 피어 투 피어 토폴로지에 대해 구성할 수 있으며 DH+ 통신은 확장된 거리 및 멀티 드롭 토폴로지를 지원합니다.
또는 RS232 통신 포트는 1761-NET-AIC와 함께 사용하여 직렬 포트를 멀티 드롭 네트워크에 연결할 수도 있습니다. 통신 포트의 기본 설정은 RS232 포트의 경우 핸드셰이킹 없음, 19.2Kbaud, CRC 오류 검사, 중복 패킷, 감지 켜짐 및 패리티 없음이고 Data Highway Plus(DH+)의 경우 57.6Kbaud, 노드 주소 = 1입니다.
1747-L541 컨트롤러는 전자 백플레인에 장착하고 연결하기 위해 SLC 500 랙이 필요합니다. 프로세서의 내부 회로에 전원을 공급하기 위해 시스템 전원 공급 장치도 전자 백플레인을 통해 필요합니다.
이 컨트롤러는 미국 및 캐나다 안전 표준에 따라 UL 목록에 등재되었으며 CE를 준수하고 C-Tick 표시가 있습니다.
