AB 1747-L543, 컨트롤러
SLC 500 모듈 하드웨어 모듈
1747-L543에 대한 기술 사양
| 제조업자 |
로크웰 자동화 |
| 브랜드 |
AB |
| 부품 번호/카탈로그 번호 |
1747-L542 |
| 시리즈 |
SLC 500 |
| 입력물 |
4096 |
| 모듈 유형 |
SLC 5/04 프로세서 |
| 출력 |
4096 |
| 프로그래밍 소프트웨어: |
RSLogix500 소프트웨어 |
| 아날로그 I/O |
480 |
| 기억력: |
최대 64 KB, 배터리 지원 RAM |
| 프로그램 스캔 시간 |
0.9 ms/K |
| 사용자 메모리 |
641,000 단어 |
| I/O 차시 |
3 |
| 차체 모듈 슬롯 |
30 |
| I/O 스캔 시간 |
0.225 밀리초 |
| 의사소통 |
데이터 하이웨이 플러스 (DH+), RS-232 |
| 백업 메모리 |
1747-M13 |
| 작동 온도 |
0~60°C |
| 배터리 백업 메모리: |
네, 1747-BA |
| UPC |
10662468653036 |
| UNSPSC |
32151705 |
약 1747-L543

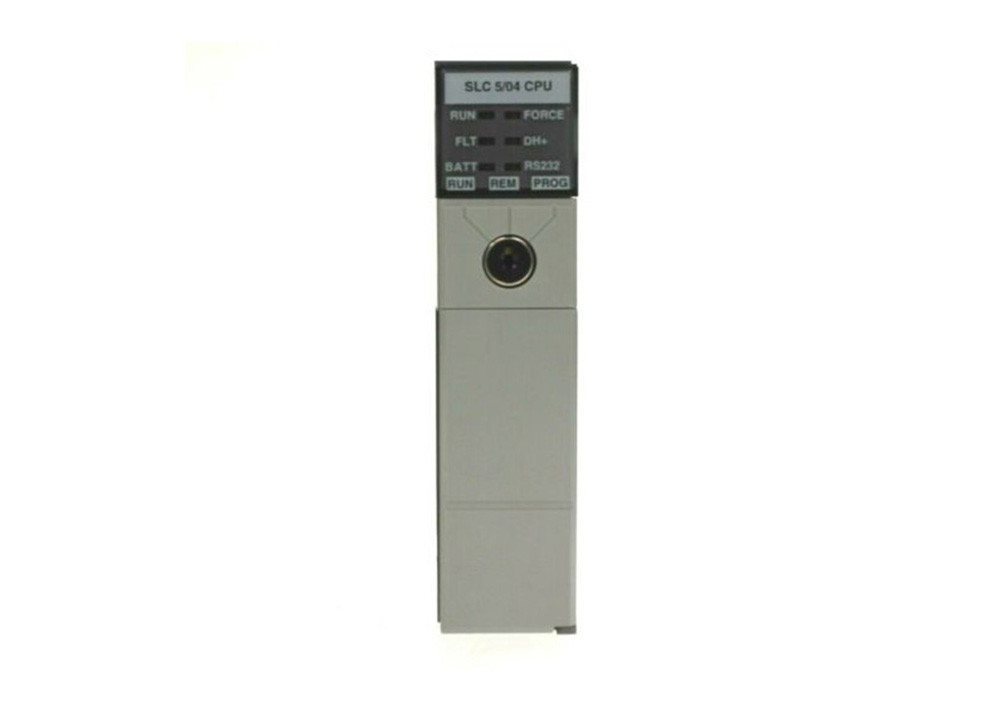

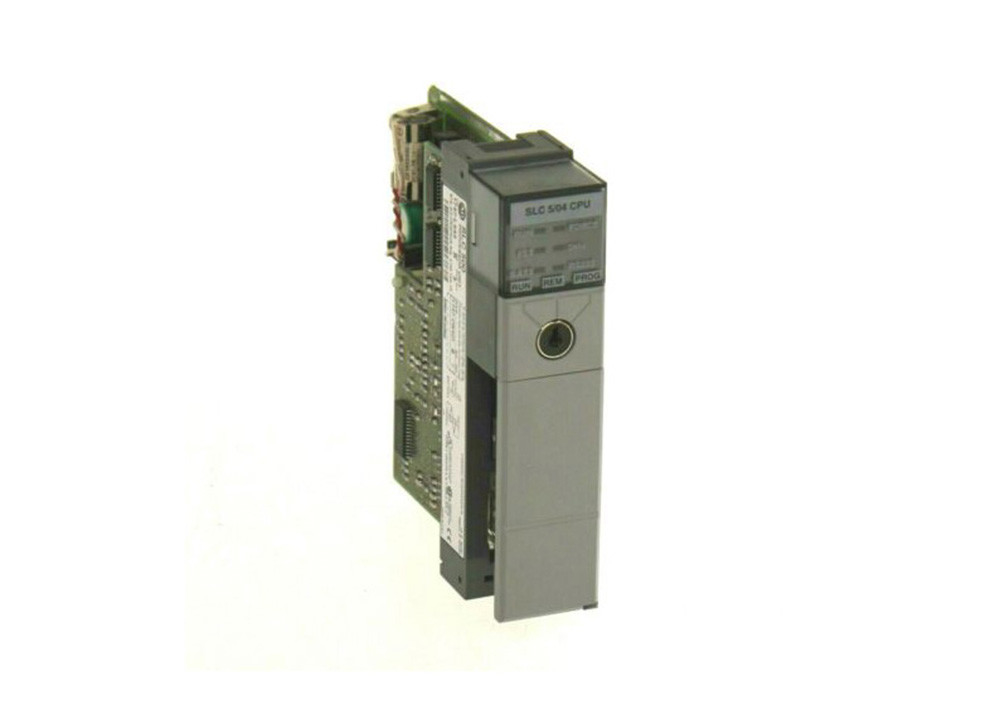

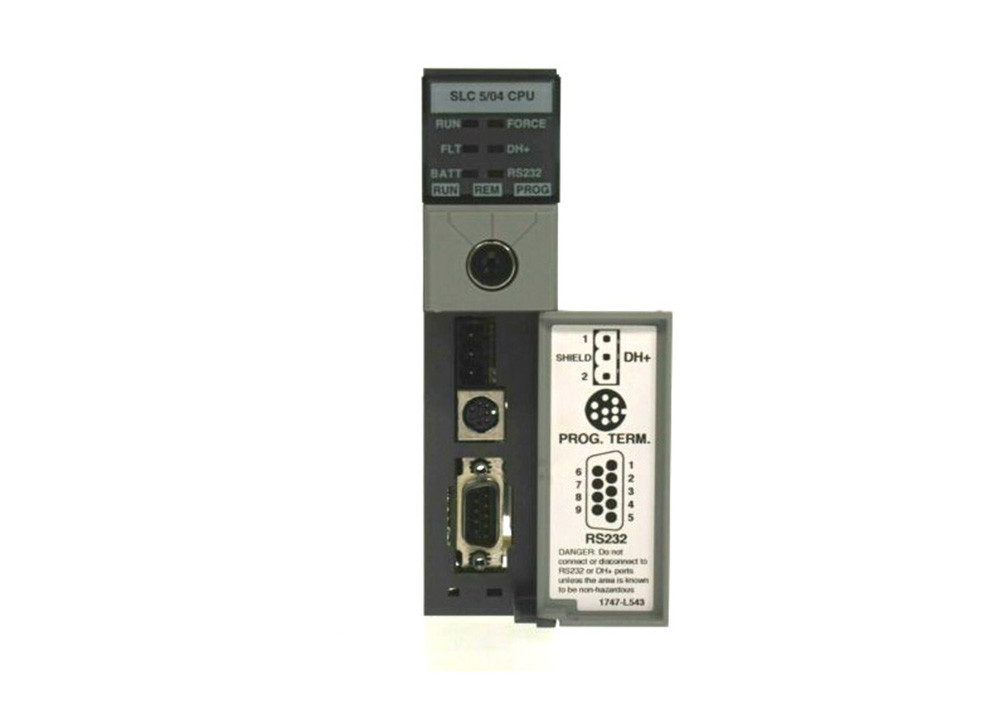

AB 1747-L543는 SLC 500 프로세서이다. 이 하드웨어는 최대 디스크리트 입력 및 출력 용량 각각 4096을 갖춘 프로세서이다. 64K 단어의 통합 메모리가 있으며,특히 데이터와 프로그램에 60K 단어와 데이터에만 4K 단어. 또한 플래시 EPROM 백업 메모리 및 107 프로그래밍 명령어와 함께 제공됩니다. 1747-L543 프로세서의 64 KB RAM는 배터리 지원입니다. 1747-L543의 I / O 차체는 최대 3,그리고 최대 30개의 I/O 모듈 슬롯을 가지고 있습니다.이 프로세서의 통신 포트는 DH+ 포트와 RS-232 포트이다. 1747-L543 또한 강제 I/O, 실행, CPU 오류, RS-232 및 DH+를 위한 상태 LED가 있다.
1747-L543 프로세서의 프로그램 스캔 시간은 평균 0.9 밀리 초 / K이며, 일반적인 I / O 스캔 시간은 0.225 밀리 초이며 비트 실행은 0.37 μs입니다.또한 20 밀리초에서 3 초 사이의 전력 손실 후 프로그램 스캔 대기 시간이 있습니다, 이는 또한 전원 공급에 의존합니다. 1747-L543 또한 5 볼트 DC에서 1 A의 백플라인 전류와 24 볼트 DC에서 125 mA의 백플라인 전류로 작동합니다. 작동 충격은 30 G입니다.그리고 2의 가속을 견딜 수 있습니다..5 G 57 ~ 2000 헤르츠에서 0.015 인치의 이동, 최고에서 최고, 5 ~ 57 헤르츠에서. 그것의 비 응축 상대 습도는 5 ~ 95%입니다.저장 온도는 -40°C~85°C, 그리고 작동 온도는 0에서 60도입니다.
1747-L543 SLC는 SLC 5/04 컨트롤러로 5/04 프로세서의 세 가지 (3) 변형 중 가장 높은 메모리 용량을 가지고 있습니다.이 프로세서는 64KB 사용자 메모리를 통합하여 4096 입출력을 처리 할 수 있습니다.모듈의 상태를 빠르게 진단 할 수 있도록 통합 된 전면 표시기가 포함되어 있습니다.
1747-L543 적용 범위는 중형에서 큰 제어 응용 프로그램입니다.이 프로세서는 분산 I/O 토폴로지를 지원합니다. 이는 프로세스의 제어 영역에 걸쳐 널리 퍼진 I/O 신호에 대한 중앙 집중식 제어 설계에 대한 입증 된 구조입니다.. SLC 랙은 이러한 IO 신호 근처에 설치 될 수 있으며, 긴 케이블 실행 및 프로세서의 여러 가지 사용의 필요성을 제거합니다. 프로세서 대신, SLC 랙은통신 스캐너가 분산된 IO 랙에 설치되고 통신 어댑터가 CPU가 있는 랙에 설치됩니다..
1747-L543는 RSLogix500 프로그래밍 소프트웨어와 호환됩니다. 이 소프트웨어는 컨트롤러, IO 모듈,지능형 및 특수 모듈. 윈도우 2000, XP, 비스타, 7, 8 및 10 운영 체제에서 설치될 수 있습니다. SLC 제품군은 중단된 제품군이지만,AB는 모든 마이크로소프트 운영 체제와 호환되는 최신 개정을 출시했습니다..
This processor is capable of being programmed to perform basic control requirement through the basic bit logic instructions while it is also capable of performing advanced applications such as Proportional-Integral-Derivate (PID) controls이 프로세서는 직관적인 진단 버퍼를 가지고 있으며 온라인에 연결되면 오류 세부 정보와 정보를 제공합니다..
