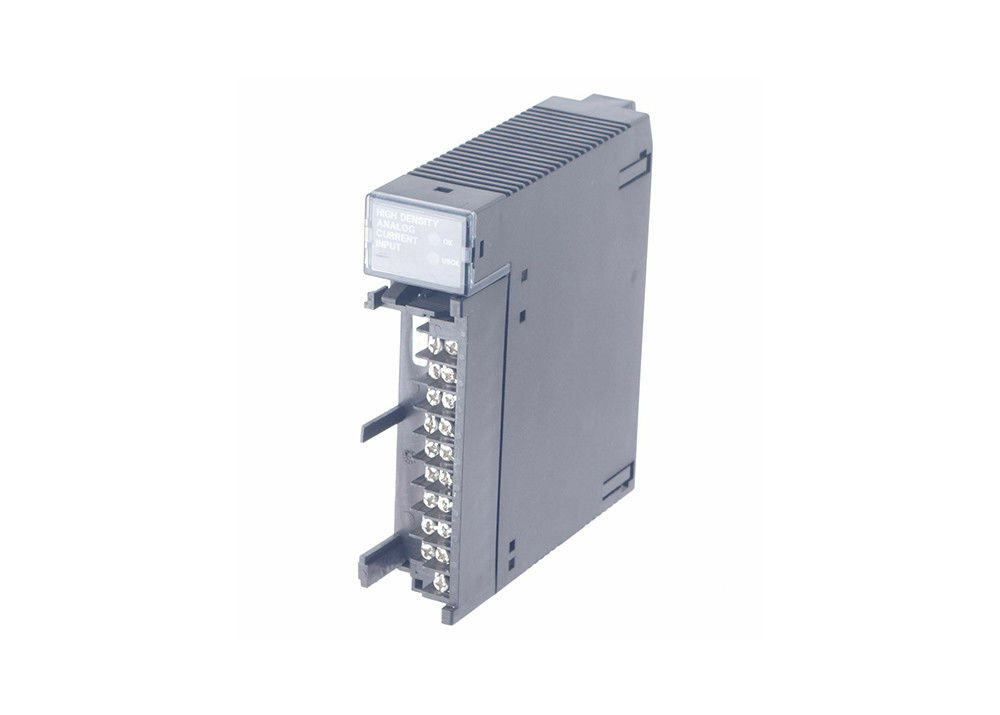

IC693ALG223C Ge Fanuc Series 90-30 프로그래머블 로직 컨트롤러
채널 수
IC693ALG223은 16채널을 제공하는 PACSystems Series 90-30 RX3i 아날로그 전류 입력 모듈입니다.모듈의 16개 개별 단일 종단 채널은 4~20mA, 0~20mA 또는 4~20mA 향상의 세 가지 범위 중 하나로 구성할 수 있습니다. 각 범위에서 높음 및 낮음 알람을 모두 얻을 수 있습니다. 향상된 범위에서 IC693ALG223 모듈은 4~20mA 애플리케이션에서 개방형 와이어 오류 감지를 통해 입력 전류를 감지하기 위한 낮은 알람 제한으로 설정할 수 있습니다. 높은 알람 경고도 사용자가 설정할 수 있습니다. 또한 이 모듈은 CPU에 대한 전원 공급 상태를 포함한 상태를 보고합니다. IC693ALG223은 RX3i 또는 Series 90-30 시스템에서 직렬 커넥터를 제공하는 모든 I/O 슬롯에서 사용할 수 있습니다.
특정 4-20mA, 0-20mA 모듈의 경우 컨트롤러 백플레인의 5VDC 버스에서 120mA가 소비됩니다. 또한 사용자가 공급하는 +24VDC 공급 장치에서 65mA 이상의 전류 루프가 필요합니다. 6ms의 업데이트 속도는 표준이며 250VAC 연속 또는 1분 동안 1500VAC의 절연이 제공됩니다. 활성 채널을 스캔할 때 스캔할 채널 수는 직렬 순서로 완료됩니다. 아날로그 값은 컨버터의 전체 범위에 걸쳐 스케일링되며 공장 보정은 비트당 아날로그 값을 조정합니다. RX3i 랙은 이 모듈과 관련된 펌웨어 업그레이드를 지원하지만 90-30 랙은 포함되지 않습니다. IC693ALG223에는 작동 및 문제 해결을 돕기 위해 ON, OFF 및 FAIL을 방출하는 LED 상태 표시등도 장착되어 있습니다.
기술 사양
| 채널 수: |
1~16개 선택 가능 |
| 입력 전류 범위: |
0~20mA, 4~20mA 및 4~20mA 향상 |
| 보정:: |
카운트당 4μA 또는 카운트당 5μA로 공장 보정 |
| 업데이트 속도: |
13ms (16개 채널 모두) |
| 입력 필터 응답: |
19Hz |
| 소비 전력: |
+5V 버스에서 120mA 또는 +24V 버스에서 65mA
|
IC693ALG223 정보
카탈로그 번호 IC693ALG223인 GE Fanuc Series 90-30 프로그래머블 로직 컨트롤러(PLC) 모듈은 16채널 단일 종단 아날로그 입력 모듈로, 필드 장치 및 공정 변수의 측정에 대한 표현으로 아날로그 신호를 제공하는 장치를 인터페이스하는 데 사용됩니다. 구체적으로 IC693ALG223의 각 채널은 0-20mA, 4-20mA 및 4-20mA 향상 신호를 수신하도록 구성할 수 있습니다. 이러한 신호를 제공할 수 있는 장치로는 트랜스미터, 가변 주파수 드라이브(VFD) 속도 피드백, 데이터 로거, 패널 미터 및 기타 장치가 있습니다.
IC693ALG223은 Series 90-30 5슬롯 또는 10슬롯 베이스플레이트의 모든 슬롯에 설치되는 단일 슬롯 모듈입니다. 설치된 컨트롤러에 따라 허용되는 IC693ALG223 인스턴스 수가 다릅니다. 모델 311, 모델 313 및 모델 323 시스템의 경우 최대 4개의 모듈 인스턴스가 호환됩니다. 모델 331 시스템의 경우 8개 모듈, 모델 340 및 341 시스템의 경우 12개, 모델 351 및 352 시스템의 경우 51개입니다.
IC693ALG223은 12비트 해상도를 가지며 16개 채널 모두에 대해 13ms의 업데이트 속도, 25°C(77°F)에서 ±0.25% 전체 스케일의 절대 정확도, 지정된 작동 온도 범위에서 ±0.5% 전체 스케일, 4~20mA 범위의 경우 4~20mA에서 < 1 LSB, 0~20mA 및 4~20mA 향상 범위의 경우 100μA~20mA에서 < 1 LSB의 선형성을 가집니다. 이 모듈은 필드 측과 로직 측 사이에 1500볼트 절연 기능을 갖도록 설계되었습니다.IC693ALG223 16채널 아날로그 입력 모듈은 200Hz의 입력 필터 응답과 250옴의 입력 임피던스를 제공합니다. 시스템에 설치할 수 있는 최대 아날로그 전류 입력 모듈 수는 CPU 311, 313 및 323의 경우 4개, CPU 331의 경우 8개, CPU 340 및 341의 경우 12개입니다. 매우 민감한 아날로그 신호를 처리하기 위한 높은 수준의 해상도와 정확도를 갖추고 있습니다. 레벨 센서, 유량 센서, 온도 센서 등 다양한 센서에서 아날로그 입력을 받을 수 있습니다. 각 채널의 정확도는 4~20mA 전류 범위에서 4마이크로암페어 해상도, 0~20mA 전류 범위에서 5마이크로암페어 해상도, 4~20mA 향상 전류 범위에서 5마이크로암페어 해상도입니다. 20~30VDC의 전압 범위와 10%의 공급 전압 리플을 갖는 외부 전원 공급 장치를 사용합니다. 이 모듈은 광범위한 산업 신호를 지원하도록 설계되었습니다.IC693ALG223 기술 사양
브랜드
GE Fanuc
| 시리즈 |
Series 90-30 |
| 부품 번호 |
IC693ALG223 |
| 범위 |
4-20mA, 0-20mA |
| 정확도 |
25°C에서 0.25% |
| 제품 설명 |
아날로그 전류 입력 |
| 채널 수 |
16 |
| 제품 설명 |
아날로그 전류 입력 |
| 채널 수 |
16 |
| 절연 |
필드에서 로직 측으로 1500볼트 RMS |
| 업데이트 속도 |
13ms 전체 채널 |
| 4-20mA에서의 해상도 |
4 마이크로암페어 |
| 0-20mA에서의 해상도 |
5 마이크로암페어 |
| 입력 임피던스 |
250 옴 |
| 입력 필터 응답 |
200 헤르츠 |
| 내부 소비 전력 |
5VDC에서 120mA, 사용자 공급 24VDC에서 65mA |
|
|
