상세 정보 |
|||
| 상표: | GE 파눅 | 모델: | IC660ELB906 |
|---|---|---|---|
| 시리즈: | 천재 입출력 | 제품 설명: | PC 인터페이스 모듈 |
| 보드 유형: | XT 슬롯, AT 타입 | 전원 요구 사항: | 400 밀리앰프인 5 볼트 DC |
| 버스 로딩: | 입력선 당 1 LS TTL 로드 | 버스 드라이브 능력: | 출력 라인 당 10 LS TTL 로드 |
| 강조하다: | 5V DC 디지털 I 오우 모듈,PLC는 계신기 출구 모듈을 분리했습니다,PCM 고체 상태 마이크로컴퓨터 모듈 |
||
제품 설명

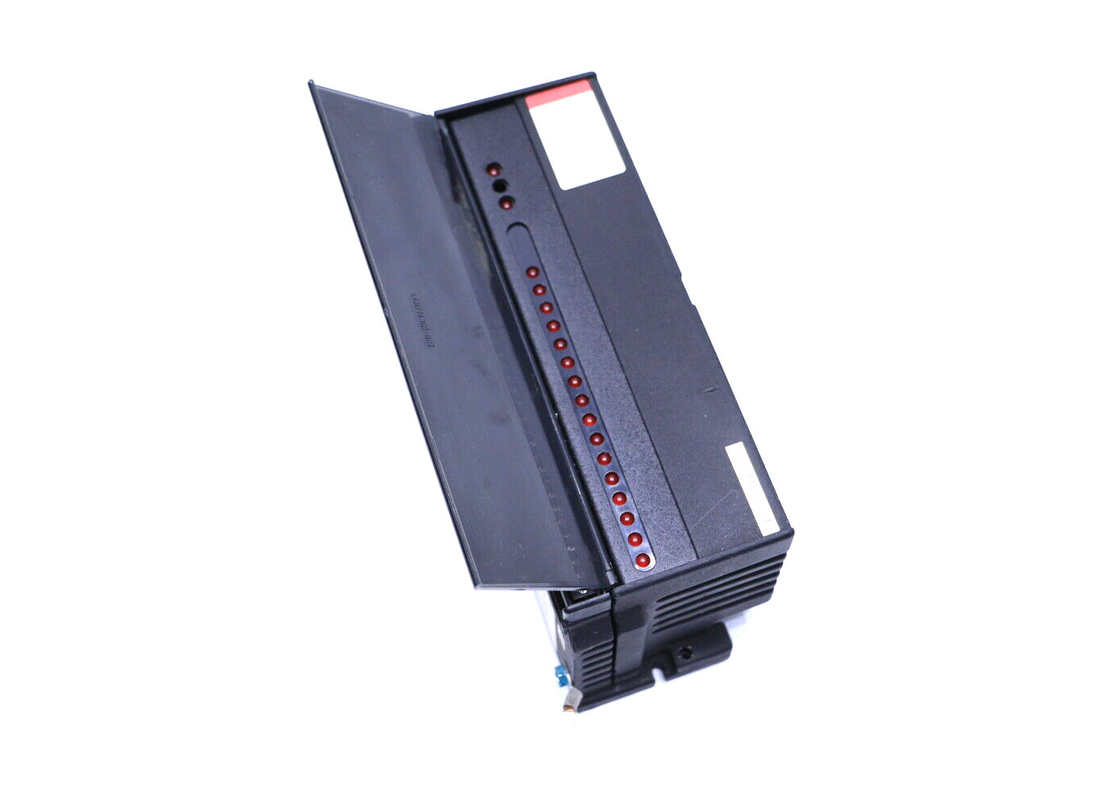

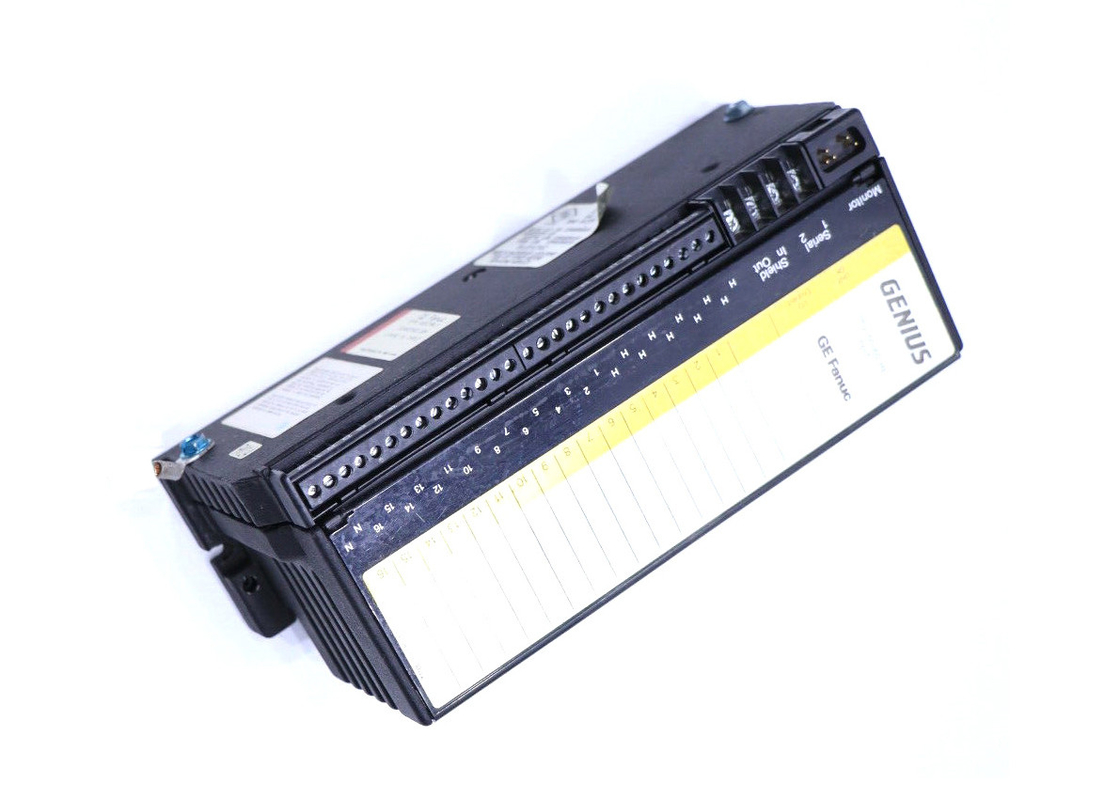

Ge Fanuc IC660ELB906, Genius l/O IBM PC 인터페이스 모듈, Genius I-O
제품 설명
IC660ELB906은 Genius l/O IBM PC 인터페이스 모듈(PCIM)로, IBM PC/AT/XT 제품군을 위한 Genius I/O 시스템의 진입점 역할을 합니다. PCIM은 사용자 개발 마이크로프로세서 시스템 통합을 위해 설계된 마더보드/도터보드입니다. 이 PClM은 Genius I/O 버스에 저렴한 '탭'을 제공하여 호스트 시스템이 광범위한 진단, 높은 신뢰성 및 노이즈 내성을 활용하여 원격 I/O를 제어할 수 있도록 합니다. PClM 소프트웨어 드라이버는 애플리케이션 사용자 개발 소프트웨어와 PCIM 간의 높은 수준의 인터페이스로, 버스 액세스를 제공합니다.
IC660ELB906 PCIM의 도터보드는 Genius 직렬 버스에서 장치를 제어하는 편리한 방법을 제공하는 범용 I/O 컨트롤러입니다. 도터보드는 최대 30개의 버스 장치에 대한 초기화 및 오류 관리 작업을 수행하고, 각 장치에서 제어하는 I/O의 최신 이미지를 저장하며, I/O 명령과 관련 없는 백그라운드 메시지를 전달하여 버스의 다른 컨트롤러와 통신할 수 있습니다. 이 인터페이스는 IBM 개인용 컴퓨터 버스에 최적화되어 있습니다. 네트워크 데이터 속도는 온보드 딥 스위치로 구성할 수 있으며, 이를 통해 PCIM 도터보드는 프로토콜을 처리하고 Genius 트위스트 페어 네트워크에 탭하는 범용적이고 시간 제약이 없는 방법을 제공합니다.
IC660ELB906 PCIM의 마더보드는 Open Architecture 도터보드를 IBM 호환 호스트에 인터페이스하는 편리한 방법을 제공합니다. 도터보드와 통신하는 데 필요한 모든 신호는 마더보드를 통해 호스트 버스로 버퍼링됩니다. 예상되는 인터페이스 라인 외에도 마더보드는 표준 '단위 부하'를 IBM 버스에 연결하고, 낮은 공급 전압 감지, 전원 켜기 RESET 신호 시퀀싱 및 호스트 시스템 주소 디코딩을 포함한 도터보드 제어 및 모니터링 기능도 제공합니다. 내장 타이머는 시스템 작동을 모니터링하고 호스트 시스템에 오류가 발생하면 도터보드를 종료하여 버스에서 잠재적인 충돌을 방지할 수 있습니다. 이 타이머는 점퍼를 통해 사용자가 비활성화할 수 있습니다.
IC660ELB906 정보
GE Fanuc에서 제조한 IC660ELB906 PC 인터페이스 모듈 또는 PCIM은 개인용 컴퓨터의 XT 유형 슬롯에 설치하도록 제작되었습니다. 호환 가능한 호스트 컴퓨터에 Genius 버스를 인터페이스하도록 설계되었습니다. 또한 사용자 개발 마이크로프로세서 시스템과 통합되도록 설계되었습니다.
이 인터페이스 모듈은 비용 효율적인 설계, 광범위한 진단 기능, 높은 수준의 신뢰성 및 노이즈 내성을 갖추고 있어 Genius I/O 시스템에 이상적입니다. IC660ELB906 PC 인터페이스 모듈은 낮은 공급 전압 감지, 호스트 시스템 주소 디코딩, 호스트 인터럽트 제어, 신호 조정 및 내장 워치독 타이머와 같은 제어 및 모니터링 기능을 제공합니다. 또한 네트워크 데이터 속도를 구성하기 위한 온보드 DIP 스위치도 제공합니다.
IC660ELB906 PC 인터페이스 모듈은 효과적인 인터페이스 기능을 제공하도록 제작된 마더보드와 도터보드로 구성됩니다. 마더보드는 2층 직사각형 보드이고 도터보드는 4층 직사각형 보드입니다. 기능은 직렬 인터페이스, 듀얼 포트 RAM 및 PCIM 관리 프로세서의 3가지 주요 섹션으로 구성됩니다.
호스트 컴퓨터에서 필요한 데이터는 버스 인터페이스 장치의 해당 직렬 버스 주소에 대한 입력 테이블 세그먼트로 수신됩니다. 버스 인터페이스 장치의 I/O 데이터를 정확하게 사용하려면 스테이션의 모듈 배열과 I/O 데이터 정보가 호스트 컴퓨터에 올바르게 입력되어야 합니다.
I/O 데이터에는 버스 인터페이스 모듈에 대한 관련 직렬 버스 주소의 입력 및 출력 세부 정보가 포함됩니다. IC660ELB906 PC 인터페이스 모듈이 장착된 개인용 컴퓨터는 동일한 애플리케이션 시스템에 있는 현장 제어 스테이션 및 Genius I/O 블록을 효과적으로 제어할 수 있습니다.
IC660ELB906 기술 사양
| 브랜드 | GE Fanuc |
| 시리즈 | Genius I-O |
| 부품 번호 | IC660ELB906 |
| 제품 설명 | PC 인터페이스 모듈 |
| 보드 유형 | XT 슬롯, AT 유형 |
| 전원 요구 사항 | 5 볼트 DC, 400밀리암페어 |
| 버스 로딩 | 입력 라인당 1 LS TTL 부하 |
| 버스 드라이브 기능 | 출력 라인당 10 LS TTL 부하 |
| 상태 LED | 2개(각 도터보드용) |
| 주변 작동 온도 | 0 ~ 60도 섭씨 |
| 휴대용 모니터 연결 | 외부 커넥터 |
| 호스트 백플레인 인터페이스 | ISA 호환 |
| 무게 | 3 파운드 |
