GE 파눅 IC660BSM021, 천재 입출력 버스 교환 모듈, 천재 I-O

Ge Fanuc IC660BSM021, Genius I/O 버스 스위칭 모듈, Genius IO

제품 설명

IC660BSM021은 입력/출력 장치를 두 개의 직렬 버스에 동시에 연결하는 데 사용되는 Genius I/O 버스 스위칭 모듈(BSM)입니다. IC660BSM021은 IC660BSM120으로 분류된 115 VAC/125 VDC BSM과 다음으로 분류된 24/48 VDC BSM의 두 가지 버전으로 존재합니다.

IC660BSM021. 버전 IC660BSM021 BSM은 최대 8개의 개별 및 아날로그 블록을 듀얼 버스에 연결할 수 있습니다. 또한 버전 IC660BSM021은 추가 BSM을 사용하는 경우 최대 30개의 I/O 블록을 동일한 이중 버스에 인터페이스하도록 허용할 수 있습니다. 이러한 유형의 이중 버스 구성은 버스 장애 시 사용할 수 있는 백업 통신 경로를 제공합니다.


이중 버스 쌍의 각 버스는 버스 컨트롤러 또는 PCIM과 연결됩니다. 각 버스 인터페이스 모듈이 다른 CPU에 있는 경우 시스템은 CPU 이중화를 지원할 수도 있습니다.

클러스터의 위상 B 개별 블록은 IC660BSM021의 모든 작동을 제어합니다. 첫 번째 회로는 IC660BSM021 BSM 전용 출력입니다. 이 특정 출력을 사용하면 현재 버스에서 통신이 끊길 때마다 버스를 전환할 수 있습니다. IC660BSM021의 스위치 하나로 작동 버스를 찾을 수 없는 경우 BSM은 연결된 버스에서 통신이 복원되거나 BSM 컨트롤러 블록에 전원이 순환될 수 있을 때까지 기다려야 합니다. 이는 불필요한 전환을 방지합니다. 전원이 차단되면 IC660BSM021은 블록을 버스 A에 연결합니다. IC660BSM021 BSM은 버스 B를 선택해야 하는 경우에만 전원이 공급됩니다.


버스 B가 활성화되면 IC660BSM021의 LED가 켜집니다. IC660BSM021 BSM은 CPU나 휴대용 모니터를 사용하여 버스를 전환하라는 명령을 받을 수도 있습니다. IC660BSM021과 IC660BSM120은 전원을 제외하고 동일합니다. IC660BSM021은 24/48VDC로 전원이 공급되는 반면, IC660BSM120은 115VAC/l25VDC로 전원이 공급됩니다.

IC660BSM021 소개

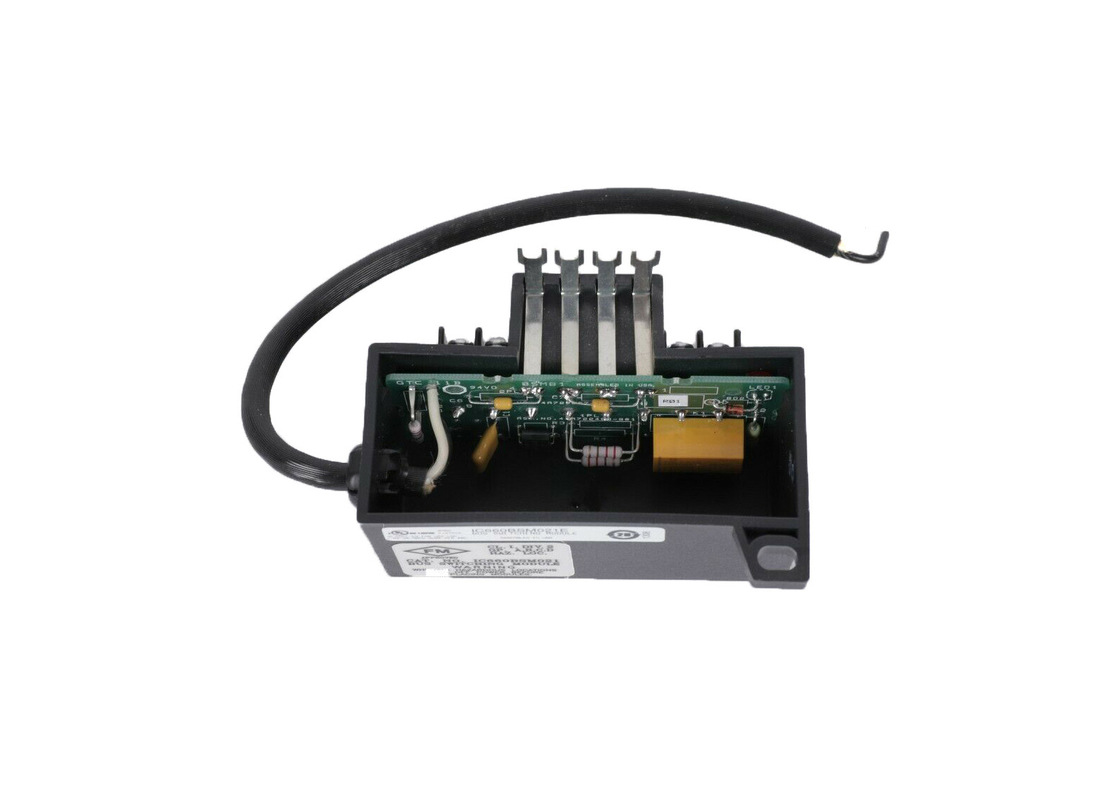

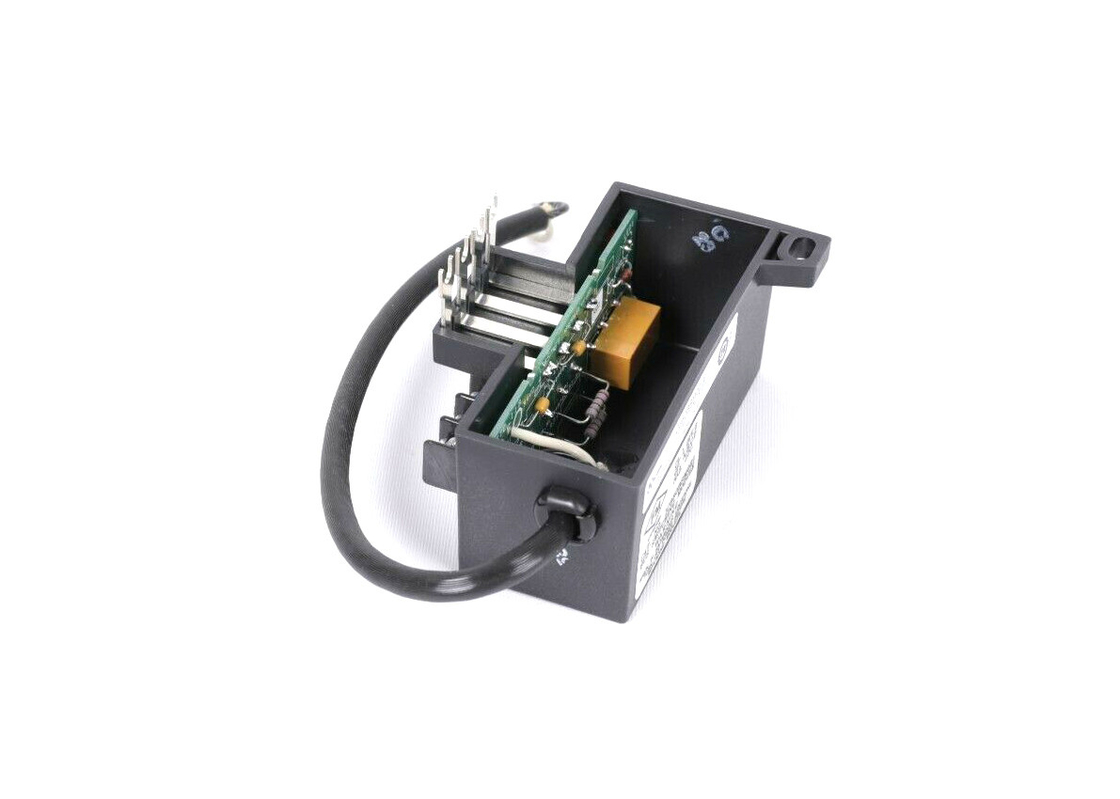

GE Fanuc IC660BSM021 버스 스위칭 모듈(BSM)은 Genius I/O 블록 장치를 듀얼 직렬 버스에 동시에 연결하도록 설계된 듀얼 버스 스위칭 모듈입니다. 이 모듈은 GE Fanuc Genius I/O 제품군에 속하며 안정적인 직렬 버스 연결을 제공하고 버스 오류가 있는 경우 백업 통신 경로를 제공할 수 있습니다.

IC660BSM021 버스 스위칭 모듈은 단일 직렬 버스에서 최대 8개의 개별 및 아날로그 I/O 블록에 대한 연결을 지원할 수 있으며, 애플리케이션에 더 많은 블록을 연결해야 하는 경우 추가 BSM 모듈을 설치하여 최대 블록 수를 30개의 Genius I/O 블록으로 확장할 수 있습니다. IC660BSM021 버스 스위칭 모듈의 기능은 클러스터 구성의 Genius I/O 블록에 의해 제어되며 휴대용 모니터 또는 CPU 프로그래밍으로 구성됩니다.

GE Fanuc IC660BSM021 버스 스위칭 모듈은 휴대용 모니터나 CPU를 사용하여 2개의 버스(버스 A 또는 B) 사이를 전환하도록 구성할 수 있습니다. 버스 A가 활성화되면 IC660BSM021 버스 스위칭 모듈은 4V DC 미만의 정격 전압과 24.0V DC에서 10.0mA, 48V DC에서 30.0mA의 최대 전류 소모로 작동합니다.


버스 B가 활성화되면 18V DC ~ 50V DC에서 작동합니다. IC660BSM021 버스 스위칭 모듈은 500,000회 작동의 최소 신뢰성 등급과 20밀리초 미만의 스위치 활성화 시간을 제공합니다. IC660BSM120 버스 스위칭 모듈은 24/48볼트 DC 버스 스위칭 모듈, 사전 제작된 15인치 케이블 3개, Genius I/O 시스템 사용자 설명서로 구성된 공장 조립품으로 제공됩니다.

IC660BSM021의 기술 사양
