제품 상세 정보:
결제 및 배송 조건:
|
| 브랜드: | GE 파눅 | 모델: | IC660BBD023 |
|---|---|---|---|
| 시리즈: | 천재 I-O | 기술: | 일련 입출력 블록 |
| 전압: | 24 볼트 DC | 회로: | 16 |
| 로드 전류 등급: | 2 암페어 | 선택 가능한 입력 필터 시간: | 10-100 부인 |
| 방열: | 2 암페어와 68.8 와트 | 보증: | 1년이요 |
| 하이 라이트: | ESCPP 정논리 출력 모듈,24VDC 정논리 출력 모듈,RS485 디지털 I 오우 모듈 |
||

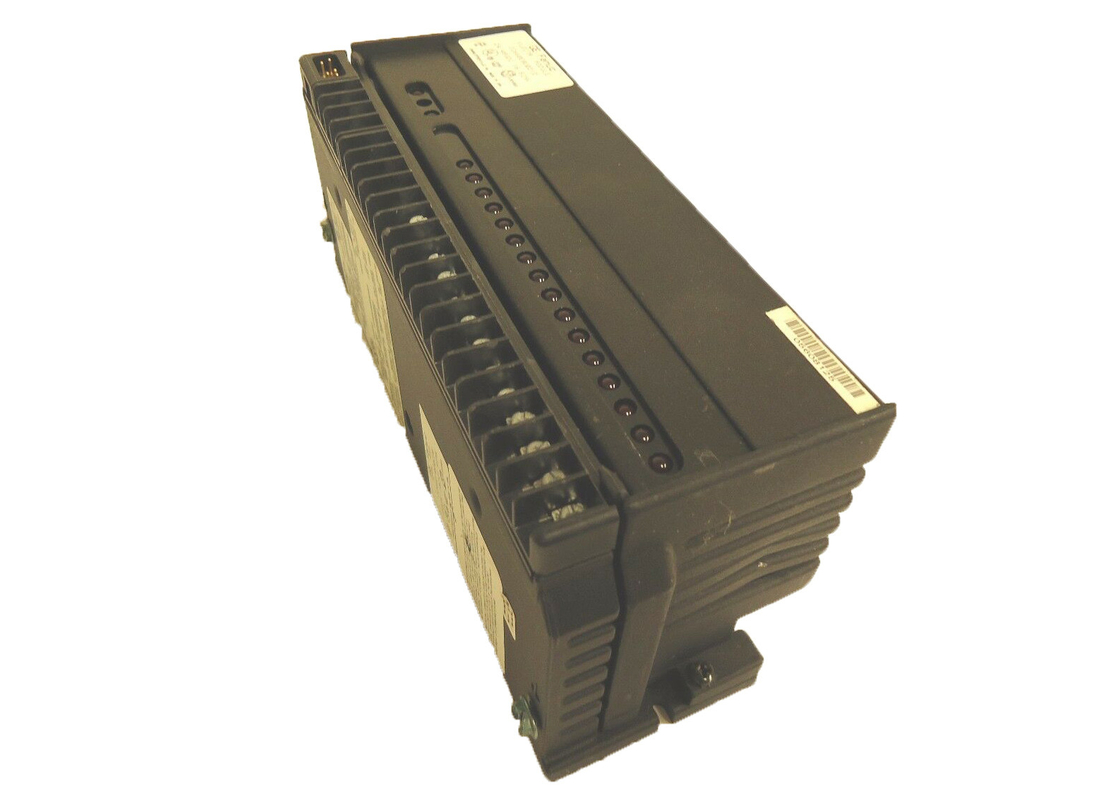

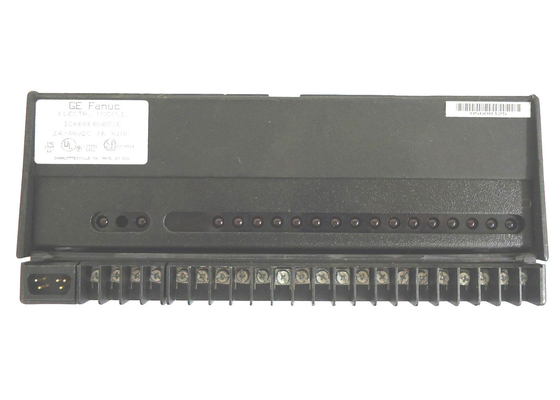

IC660BBD023은 24 VDC 원천 입출력, 16 회로, GE 파눅 시리즈 90-30 PLC의 2/3 와이어 센서 적합한 블록입니다. 그것은 이 시리즈에 부품과 아날로그 블록 중 하나입니다. 그것의 인터페이스는 전자기계적이고, 2 또는 산싱 고체 상태 센서를 가지고 있습니다. 블록은 입력 또는 3중 상태 입력 또는 출력으로서 일할 수 있는 16개의 분리 회로를 가지고 있습니다. 이 블록은 유전생산량 장치로부터 전류를 받습니다. 필요한 전원은 24/48 VDC입니다.
IC660BBD023은 16 회로와 많은 특징을 가지고 있습니다. 이것들이 출력 펄스 시험을 포함됩니다, 형성가능한 입력 필터 시간과 생산 전원 켬 체납과 생산은 마지막 주 또는 체납을 잡습니다. 그것은 또한 설치와 실행 시간 오류를 위한 진단을 가지고 있습니다.
IC660BBD023을 위한 차원은 22.4c.m Ｘ 9.05 센티미터 Ｘ 11.23c.m.입니다. 블록은 1.8 킬로그램을 심사숙고합니다. 그것의 작동 온도는 0부터 60 도 섭씨 까지입니다. 포켓용 모니터와 CPU 목사 110 또는 더 뒤이 적절한 환경 설정에 필요합니다. 이 블록은 소형컴퓨터의 모든 타입과 호환 가능합니다
모니터.
IC660BBD023은 적합한 일렉트로닉스 조립이 있을 때 모든 그것의 이전 버전을 대체할 수 있습니다. 설치, 보호 케이스가 적절한 환경과 함께 사용되어야 할 때, 어떤 공기 오염물질과 적당한 냉각과 공기 흐름도 의미하지 않습니다. 믿을 만한 그랜드지구계는 또한 요구됩니다. 단말기를 배선하는 것 #12 또는 두 #14 전선인 바람직한 케이블.
| 정격 전압 : | 24 VDC |
| 핵심의 # : | 16 |
| 입력 범위 : | 18-30 VDC |
| 부하 전류 : | 2 Amp |
| 동작 전압 : | 18-30 VDC |
| 공통인 것마다 핵심 : | 16의 일 그룹 |
|
블록 형태 : 카탈로그넘버스 : 24 / 48VDC16CircuitSourceI / 오블록 단말기 어셈블리온리 일렉트로닉스어셈블리온리 24VDC 원천 16 회로 원천 입출력 블록 말단 어셈블리온리 일렉트로닉스어셈블리온리 24 / 48VDC16CircuitSinkI / 오블록 단말기 어셈블리온리 일렉트로닉스어셈블리온리 어셈블리온리 24VDC 16 회로 싱크 I / 오블록 단말기 일렉트로닉스어셈블리온리 |
16 회로 분리된 입출력 |
| IC660BBD020 | |
| IC660TSD020 | |
| IC660EBD020 (블록 IC660BBD022와 마찬가지로) | |
| IC660BBD022 | |
| IC660TBD022 | |
| IC660EBD020 (블록 IC660BBS020과 마찬가지로) | |
| IC660BBD021 | |
| IC660TSD021 | |
| IC660EBD021 (블록 IC660BBD023과 마찬가지로) | |
| IC660BBD023 | |
| IC660TBD023 | |
| IC660EBD021 (블록 IC660BBD021과 마찬가지로) | |
| 사이즈 (높이 Ｘ 폭 Ｘ 깊이) : | 8.83 (22.44cm) Ｘ 3.50 (8.89cm) Ｘ 3.94 " (10.00cm) |
| 중량 : | 4 파운드. (1.8 킬로그램) |
| LEDS (블록) : | 유닛 승인, 나 / 오인에이블드 |
| 레드스 (각각 회로) : | 개별적 부하 측 지표 |
| 히트디스시프레이션 : | 계속 2 amps에 16개 출력과 68.8 와트. |
| 차단을 차단하기 위해 차단하세요 : | 1500 Ｖ |
| 오퍼레이팅볼타게 : | 18-56 VDC (24 / 48 V), 18-30 VDC (24 V) |
| 잔물결 (최대) : | 10% |
| 필요한 DC 전력 : | 150mAtypical / 300mAmaximum |
| 전원 공급기 드롭아웃 시간 : | 10mS |
|
입력특성 : 표준 입력, (DC) 입력 ON과 관련하여 전압, 24 VDC 공급을 위해 48 VDC supply* 입력 꺼짐 상태, 24 VDC 공급 48 VDC supply* 입력 처리 시간 (전형적) 입력 임피던스 (전형적) 선택 가능한 입력 필터 시간 인풋디아그노스틱스 |
소스 블록 회합 덩어리 |
| 16-24 VDC 0-8 VDC | |
| 32-48 VDC * 0-16 VDC* | |
| 0-7 VDC 17-24 VDC | |
| 0-14 VDC* 34-48 VDC* | |
| 5.6Kohms (24 / 48V), 1.8Kohms (24V) | |
| (선택 가능한 필터 지연 외에) 1.7mS | |
| 5-100mS | |
| 나선, 과온, 작동안하는 스위치 | |
|
아웃풋캐릭터이스틱스 : 출력 전류 (지속 상태) |
회로 당 2 amps |
| 최대 유입 전류 | 10mS에 달하는 10 amps |
| 블록 출력 경향 | 35C에 있는 15 amps |
| 출력 오프 누설전류 | 1.0 마 |
| 맥시멈스위칭 주파수 | 한때 초당 (높은 유입 전류) |
| 출력 턴 온 지연 (최대) | 1mS |
| 출력 전압 드롭 | 2.0 2 amps 침입에 있는 볼트 최대 |
| 최소 추천된 로드 | 무부하 없이 50 마는 인에이블드 |
| 출력 진단 | 단락 회로, 과부담, 무부하, 작동안하는 스위치, 과온 |
|
환경적입니다 : 작동 온도 |
0 내지 +60C (32 내지 +140F) |
| 저장 온도 | -40 내지 +100C (-40 내지 +212F) |
| 습도 | 5 내지 95% (불응축) |
| 진동 | 0 " (5.08mm) 치환, 1G에 있는 10-200Hz |
