상세 정보 |
|||
| 상표: | GE 파눅 | 모델: | IC660BBD022 |
|---|---|---|---|
| 시리즈: | 천재 I-O | 설명: | 원천 입출력 블록 |
| 회로: | 16 | 전류로드: | 2 암페어 |
| 최대 리플: | 10 퍼센트 | 작동 온도: | 32 내지 140 화씨도 |
| 출력 턴온 데플레이: | 1 밀리초 | 보증: | 1 년 |
| 강조하다: | ESCPP 정논리 출력 모듈,24VDC 정논리 출력 모듈,RS485 디지털 I 오우 모듈 |
||
제품 설명

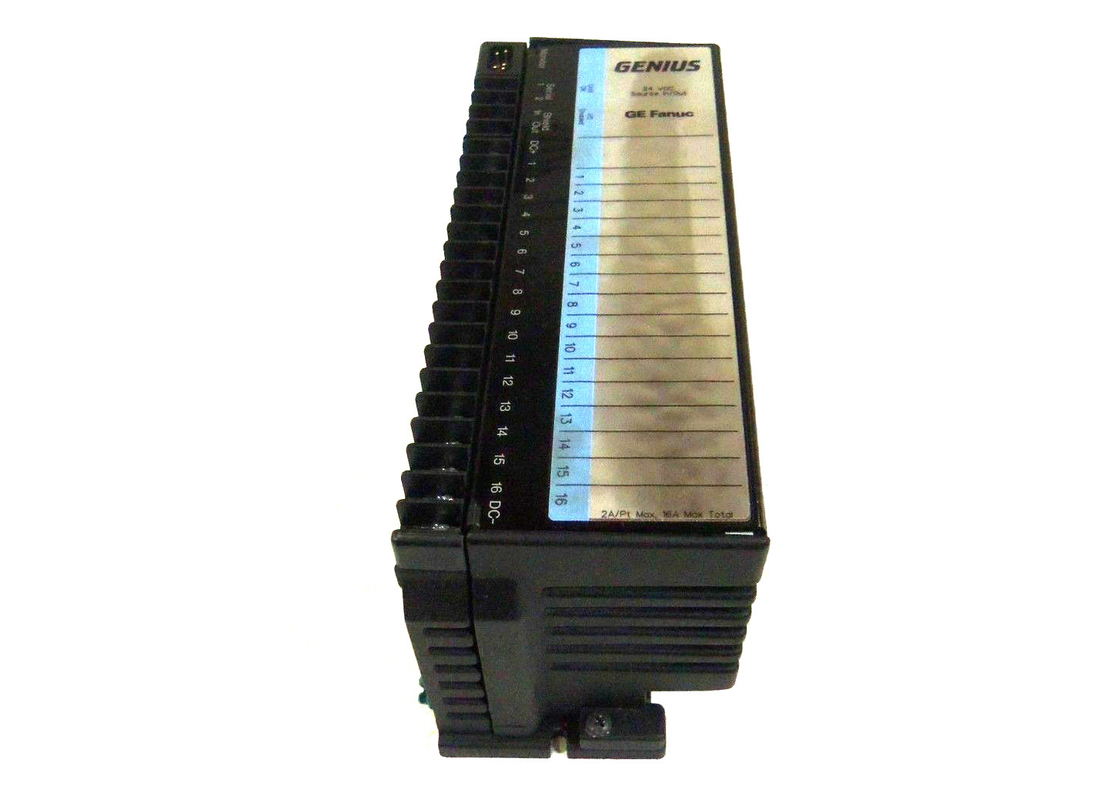

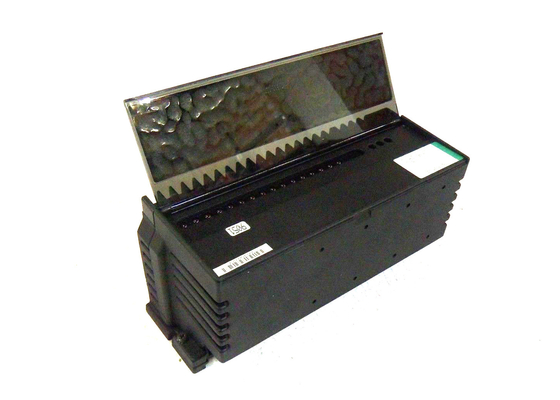

Ge Fanuc IC660BBD022, 24 VDC 소스 I/O, 16 회로, Genius I-O
제품 설명
IC660BBD022는 GE Fanuc 90-30 시리즈 PLC의 24 VDC 소스 I/O, 16 회로, 2/3선 센서 호환 블록입니다. 이 시리즈에 속하는 개별 및 아날로그 블록 중 하나입니다. 24 VDC에서 작동하며 2선 및 3선 솔리드 스테이트 센서 및 전기 기계식 센서와 함께 사용됩니다. 16개의 각 회로에서 블록은 입력, 출력 또는 트라이스테이트 입력으로 작동할 수 있으며 구성을 위해 다른 구성 요소가 필요하지 않습니다. 전원은 블록에서 모든 회로에 제공됩니다.
IC660BBD022는 다양한 구성 가능한 기능을 가지고 있습니다. 여기에는 출력 테스트 기능, 선택 가능한 입력 시간 필터, 출력 전원 켜기 기본값 및 출력 유지 마지막 상태 또는 기본값이 포함됩니다. 이 블록은 전자 단락 및 과열의 경우 시스템을 보호할 수 있습니다. 트라이스테이트 입력에서 스위치 고장, 부하 없음 및 개방 와이어를 감지할 수 있습니다. 과부하가 발생하면 문제를 감지하고 종료합니다.
이 블록은 호환 가능한 전자 어셈블리가 연결되면 이전 버전을 모두 대체할 수 있습니다. 블록은 적절한 냉각 및 공기 흐름과 함께 공기 중 오염 물질이 없는 위치의 보호 케이스에 설치해야 합니다.
IC660BBD022는 안정적인 접지 시스템이 필요합니다. 이 블록의 단자는 #12 와이어 또는 두 개의 #14 와이어와 인터페이스합니다. 이 블록에는 22개의 단자가 있습니다. 직렬 버스는 1에서 4까지 연결되며 단자 6에서 21은 단자의 DC+ 또는 DC- 측면을 선택하여 입력 또는 출력으로 사용할 수 있습니다. DC 전원은 단자 5 및 22에 연결됩니다. 전자 어셈블리를 교체할 때는 감전의 위험이 있으므로 주의해야 합니다.
기술 사양
| 정격 전압: | 공급 |
| # 포인트: | 16 |
| 입력 범위: | 18-30 VDC |
| 부하 전류: | 2 암페어 |
| 작동 전압: | 18-30 VDC |
| 공통당 포인트: | 16개의 그룹 |
기술 정보
사양
|
블록 유형: 카탈로그 번호: 24 / 48VDC16회로소스I / O블록 단자 어셈블리만 전자 어셈블리만 24VDC 블록 16 회로 블록 I / O 블록단자어셈블리만 전자 어셈블리만 24 / 48VDC16회로싱크I / O블록 단자 어셈블리만 전자 어셈블리만 24VDC 16 회로 블록 I / O블록단자 어셈블리만 전자 어셈블리만 |
16 회로 개별 입력 및 출력 |
| IC660BBD020 | |
| IC660TSD020 | |
| IC660EBD020 (블록 IC660BBD022와 동일) | |
| IC660BBD022 | |
| IC660TBD022 | |
| IC660EBD020 (블록 IC660BBS020과 동일) | |
| IC660BBD021 | |
| IC660TSD021 | |
| IC660EBD021 (블록 IC660BBD023과 동일) | |
| IC660BBD023 | |
| IC660TBD023 | |
| IC660EBD021 (블록 IC660BBD021과 동일) | |
| 크기(높이 x 너비 x 깊이): | 8.83” (22.44cm) x 3.50” (8.89cm) x 3.94” (10.00cm) |
| 무게: | 4 lbs. (1.8 kg) |
| LED (블록): | 장치 OK, I / O 사용 |
| LED (각 회로): | 개별 부하 측면 표시기 |
| 발열: | 2 암페어에서 16개의 출력이 켜져 있을 때 68.8 와트. |
| 블록 간 절연: | 1500 V |
| 작동 전압: | 18–56 VDC (24 / 48 V), 18–30 VDC (24 V) |
| 리플 (최대): | 10% |
| 필요한 DC 전원: | 150mAtypical / 300mAmaximum |
| 전원 공급 장치 드롭아웃 시간: | 10mS |
|
입력 특성: 에 대한(DC–) 입력에 대한 전압 ON, 24 VDC 공급 48 VDC 공급* 입력 OFF, 24 VDC 0–14 공급* 입력 처리 시간 (일반) 입력 임피던스 (일반) 선택 가능한 입력 필터 시간 입력 진단 소스 |
블록 16–24 블록 16–24 |
| VDC 0–14 VDC0–14 | |
| VDC 0–14 0–16 VDC*5.6Kohms (24 / 48V), 1.8Kohms (24V) | |
| VDC0–14 VDC 0–14 | |
| VDC*5.6Kohms (24 / 48V), 1.8Kohms (24V) VDC*5.6Kohms (24 / 48V), 1.8Kohms (24V) | |
| 1.7mS (선택 가능한 필터 지연 포함) | |
| 5–100mS | |
| 개방 와이어, 과열, 스위치 고장 | |
| 출력 특성: | |
|
출력 전류 (정상 상태) 회로당 2 암페어 |
최대 돌입 전류 |
| 최대 10mS에서 10 암페어 | 블록 출력 전류 |
| 35C에서 15 암페어 | 출력 OFF 누설 전류 |
| 1.0 mA | 최대 스위칭 주파수 |
| 초당 한 번 (높은 돌입 전류) | 출력 턴온 지연 (최대) |
| 1mS | 출력 전압 강하 |
| 2 암페어 돌입 시 최대 2.0 볼트 | 최소 권장 부하 |
| 부하 없음 nabled 시 50 mA | 출력 진단 |
| 단락, 과부하, 부하 없음, 스위치 고장, 과열 | 환경: |
|
작동 온도 0 ~ +60C (32 ~ +140F) |
보관 온도 |
| –40 ~ +100C (–40 ~ +212F) | 습도 |
| 5 ~ 95% (비응축) | 진동 |
| 5–10Hz 0.2” (5.08mm) 변위, 10–200Hz at 1G |
