| 원래 장소: | 미국 |
| 브랜드 이름: | GE |
| 인증: | CE |
| 모델 번호: | IC660BBA104 |

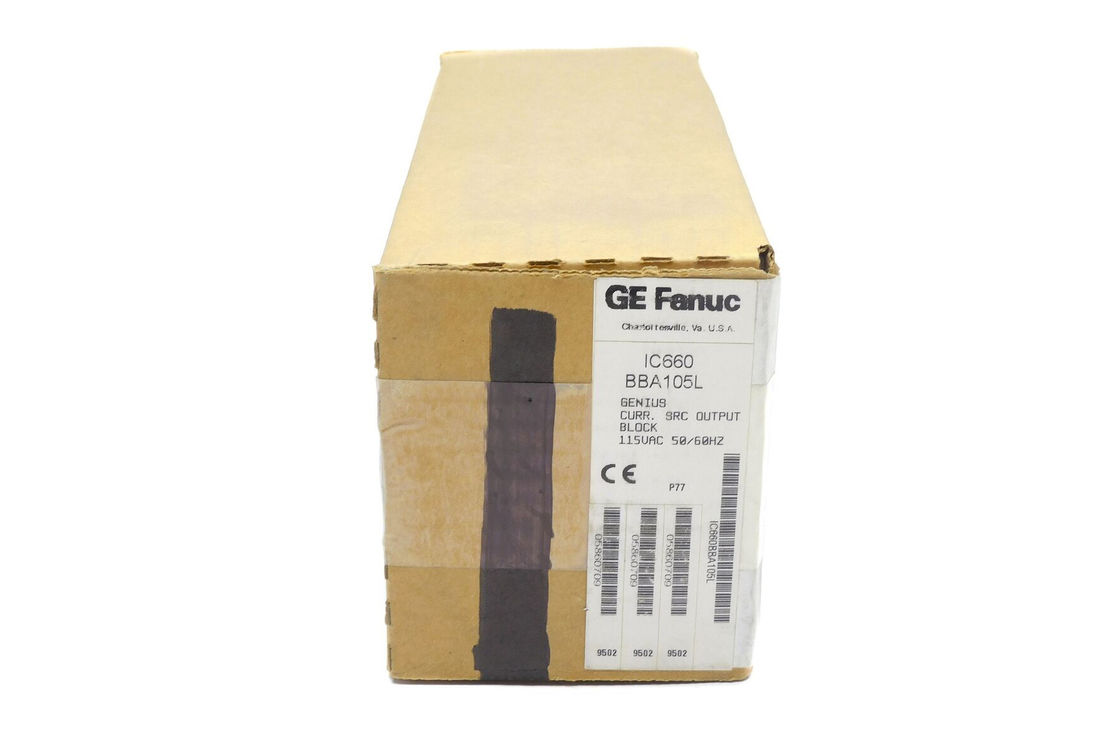

IC660BBA105는 GE Fanuc 시리즈 90-30 PLC의 전류 소스 아날로그 6 출력 블록입니다. 이는 아날로그 출력 모듈 그룹에 속하며 115VAC 또는 125VDC 전원 공급 장치에 연결할 수 있습니다. 동일한 장비의 다른 버전은 24/248VDC(IC660BBA025)로 전원을 공급받을 수 있습니다. 출력 범위가 4mA ~ 20mA 사이인 6개의 출력을 갖고 있으며 시스템에 다양한 유형의 진단을 제공합니다. 회로 전원은 절연되어 있으며 입력 정확도는 25C에서 0.15%로 정확합니다.
블록의 전원을 통해 절연 전원이 출력에 제공되며 4~20mA의 전류 루프에는 추가 전원 공급 장치가 필요하지 않습니다. 출력은 전기적으로 모두 동일합니다. 출력은 12비트의 디지털 신호를 0mA~24mA의 아날로그 신호로 변환합니다. 값은 모든 출력에 대해 개별적으로 휴대용 화면에 정수로 표시됩니다. IC660BBA105 전류 소스 아날로그 6 출력 블록에는 특정 BSM 장치에 연결되는 전용 버스 스위칭 모듈 출력이 있습니다.
IC660BBA105 전류 소스 아날로그 6 출력 블록은 구성 가능
마지막 출력 상태 또는 기본 상태를 유지하는 것으로 간주되며 출력 피드백 및 피드백 시간을 받을 수 있습니다. 회로는 신호를 엔지니어링 값으로 변환하며, CPU 중복이 있는 경우 블록이 작동할 수 있습니다. 이 장비는 필요한 경우 비활성화할 수 있는 오류 보고 기능도 제공합니다. 오류에는 출력 범위 초과 및 범위 미만 신호 감지와 1.5mA 미만 신호의 피드백 인식이 포함됩니다.
모든 Genius 버스 컨트롤러는 IC660BBA105 전류 소스 아날로그 6 출력 블록과 호환됩니다. 블록을 구성하려면 사용자에게 버전 3.7 이상의 휴대용 모니터가 필요합니다. 프로그래밍 소프트웨어는 Logicmaster 6 ver.입니다. 4.02 이상. 블록과 호환되는 CPU는 rev입니다. Series Six PLC의 경우 105 이상, Series Six Plus의 경우 rev.110 이상, rev. 시리즈 5 PLC의 경우 3.0 이상. 버스 스위칭 모듈이 필요한 경우 IC660BSM021이 유일한 호환 옵션입니다.
IC660BBA105 전류 소스 아날로그 6 출력 블록에는 32개의 단자가 있습니다. 전원은 터미널 6과 7에 연결됩니다. 출력 케이블은 자체 전원 입력 11~32에 연결됩니다. 버스 스위칭 모듈은 터미널 9-10에 연결됩니다.
| 정격 전압: | 115VAC/125VDC |
| 포인트 수: | 6 |
| 출력 범위: | 4mA~20mA, 0mA~24mA |
| 해결: | 6 마이크로 앰프 |
| 작동 전압: | 93-132VAC / 105-145VDC |
| 공통당 포인트: | 6인 1그룹 |
