| 원래 장소: | 미국 |
| 브랜드 이름: | GE |
| 모델 번호: | IC697MEM713 |

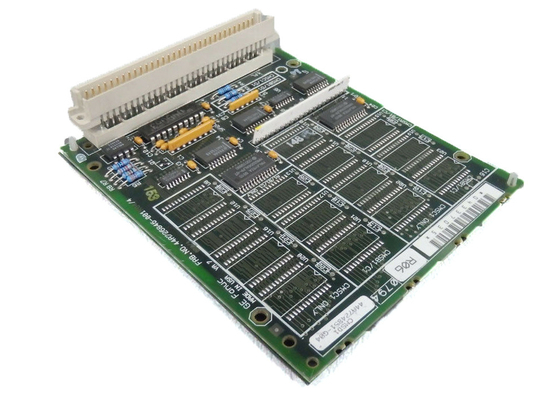

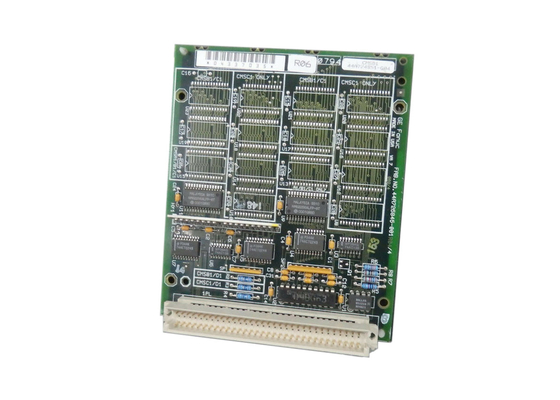

IC697MEM713은 GE Fanuc Automation에서 제조한 확장 메모리로, 64KB, 128KB, 512KB 및 256KB의 메모리 범위를 제공합니다. IC697MEM713은 IC697CPU771 및 IC697CPU772 또는 IC697PCM711(프로그래밍 가능한 보조 프로세서 모듈) 모듈의 데이터 메모리 및 로직 메모리 확장에 사용됩니다.
IC697MEM713은 도터 보드로 설치되며, 해당 모듈과 동일한 슬롯에 위치합니다. 이 확장 메모리는 기존 베이스 보드에서 사용 가능한 메모리를 보충합니다. 메모리는 베이스 보드 하우징에 위치한 배터리로 인해 전원 손실 시에도 유지됩니다. 로직 프로그램 메모리는 PLC CPU에 의해 백그라운드에서 자동으로 오류 검사됩니다. PCM은 전원이 켜지거나 하드 또는 소프트 리셋이 발생할 때 저장 메모리를 오류 검사합니다.
IC697MEM713을 설치하려면 사용자는 랙 전원이 꺼져 있는지 확인해야 합니다. 그런 다음 64핀 커넥터를 베이스 보드의 커넥터에 꽂아 스냅을 연결할 수 있습니다. 모듈이 랙에 배치되면 전원을 켤 수 있습니다. 포함된 리튬 배터리는 전원 손실 시에도 전원을 유지합니다. 이 배터리는 캘린더 시계도 작동시킵니다. 사용자는 오래된 배터리를 제거하기 전에 새 배터리를 설치해야 합니다.
IC697MEM713은 20°C 또는 68°F에서 10년의 유효 기간을 가지며, 전원이 공급되지 않은 상태에서도 6개월 동안 메모리를 유지해야 합니다.
GE Fanuc IC697MEM713 프로그래밍 가능한 보조 프로세서 모듈은 보조 프로세서 기능을 수행하도록 설계된 고성능 마이크로컴퓨터로, 통신 모듈과 ASCII 모듈 또는 Basic 모듈의 기능을 결합합니다. IC697MEM713 모듈은 Series 90-70 GE Fanuc PLC용으로 제작되었습니다. 1개 또는 2개의 독립적인 CCM 포트 또는 단일 직렬 포트와 함께 작동하도록 구성됩니다. IC697MEM713 모듈은 프로그래밍 가능한 보조 프로세서 모듈이며, MegaBasic이라는 강력한 BASIC 언어를 사용하여 프로그래밍할 수 있습니다. 이 프로그래밍 언어는 데이터 수집을 효과적으로 수행하고, 효과적인 데이터 저장을 보장하며, 실시간 컴퓨팅을 보장하면서 데이터 검색 기능을 수행합니다.
IC697MEM713 모듈은 모듈을 "RUN 모드" 또는 "PROGRAM 모드"로 설정하는 데 사용되는 Restart 또는 Reset 푸시 버튼을 특징으로 합니다. Restart/Reset 푸시 버튼을 5초 미만으로 누르면 IC697MEM713 모듈이 "RUN 모드"로 전환됩니다. 이를 소프트 리셋이라고 합니다. Restart/Reset 푸시 버튼을 10초 이상 누르면 PCM이 "PROGRAM DEVELOPMENT 모드"로 들어갑니다. IC697MEM713 모듈은 PCM의 상단과 전면에 있는 최대 3개의 LED 표시기를 특징으로 합니다. 첫 번째 LED 표시기는 IC697MEM713 모듈이 작동하지 않음을 의미하는 "OFF 상태"를 표시합니다. 이는 하드웨어 오작동의 경우에 발생할 수 있습니다. 두 번째 LED는 "ON 상태"를 표시하며, 문제가 없는 한 LED가 계속 켜져 있습니다. 마지막 LED는 전원 켜기 진단 프로세스가 진행될 때마다 깜박입니다.
| 브랜드 | GE Fanuc |
| 시리즈 | Series 90-70 |
| 부품 번호 | IC697MEM713 |
| 통신 | 두 개의 RS-422/RS-485 또는 RS-232 직렬 포트 |
| 상태 표시 | 세 개의 LED 포트 |
| 프로그래밍 및 구성 | IC647 또는 IC640 컴퓨터 또는 IBM 호환 PC |
| 5V 버스에서 필요한 전류 | 1.0 Amp |
| VME | VME 표준 C.1을 지원하도록 설계된 시스템 |
| 오류 검사 | CPU 체크섬 루틴 |
| MegaBasic | 지원 |
배터리
20°C(68°F)에서 10년의 유효 기간
전원이 공급되지 않은 상태에서 6개월의 메모리 유지
VME VME 표준 C.1을 지원하도록 설계된 시스템
