| 원래 장소: | 미국 |
| 브랜드 이름: | GE |
| 인증: | dose not supply |
| 모델 번호: | IC697MDL752 |

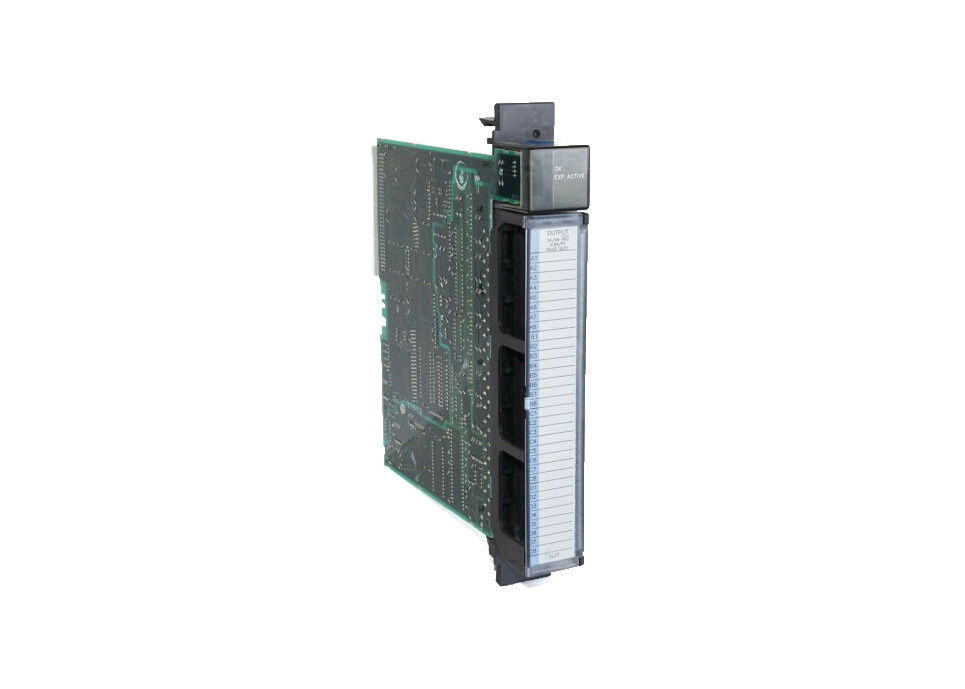

GE Fanuc 90-70 시리즈 모듈 IC697MDL752는 12볼트 및 0.5암페어 전류를 제공하는 32포인트 모듈입니다. 이 모듈은 높은 돌입 전류를 제공하여 IC697MDL752를 모터 스타터 및 솔레노이드와 같은 다양한 부하에 이상적으로 만듭니다. 각 포인트의 ON-OFF 상태를 확인하려면 모듈 상단의 LED 표시등을 찾으십시오. 현장에서 유사한 모듈과의 올바른 정렬을 보장하기 위해 모듈에는 적절한 키가 장착되어 있습니다. 이 IC697MDL752 모듈은 MS-DOS 또는 Windows NT 또는 Windows 95에서 실행되는 프로그래밍 소프트웨어를 사용하여 구성됩니다. 이는 일반적으로 이더넷 케이블 또는 SNP 포트를 통한 TCP/IP 프로토콜을 통해 이루어집니다. 프로그래밍 구성은 프로그래밍 장치에 다운로드되어 설치됩니다. 이는 개인용 컴퓨터, IBM XT, PS/2 또는 AT와 같은 장치를 사용하여 수행됩니다.
IC697MDL752 12볼트 출력 모듈은 모터 스타터, 솔레노이드 및 표시등과 같은 많은 장치와 호환됩니다. 4개의 그룹으로 나뉘며 각 그룹에는 8개의 모듈이 있습니다. 모듈의 열 방출로 인해 4개 그룹 각각의 최대 전류는 2암페어로 제한됩니다.
각 출력 모듈은 수명 전류 정격보다 높은 서지 전류를 제공할 수 있습니다. 이 기능은 장치의 전류 정격 및 장치가 켜져 있는 시간 지속 시간에 따라 달라집니다. IC697MDL752 출력 모듈에는 퓨즈가 포함되어 있지 않습니다. 그러나 필요한 경우 안전을 위해 3/4 암페어 250V 퓨즈가 장착됩니다.
출력 모듈에는 실수 방지 메커니즘을 제공하는 기계식 키가 함께 제공됩니다. 이는 모듈이 올바르게 배치되도록 하고 다른 모듈 유형으로 슬롯에 의도치 않게 대체되는 것을 방지합니다. 각 모듈에는 이 목적을 위한 키가 함께 제공됩니다.
터미널 보드를 설치하거나 제거할 때는 전원을 차단하는 것이 좋습니다. 전원이 차단되면 경첩 달린 문을 열어 잭 나사에 접근할 수 있으며, 이는 터미널 보드를 제자리에 단단히 고정합니다.
터미널 보드는 AWG 0.36mm2에서 AWG 2.1mm2까지의 와이어 크기를 수용하도록 설계되었습니다. 2.1mm2 와이어를 모든 포인트에 배선할 때 최대 절연 직경이 0.135인치를 초과하지 않도록 하는 것이 중요합니다. 올바른 연결을 위해 동일한 크기의 두 와이어를 제공된 모든 터미널에 종단할 수 있습니다. 터미널 보드는 최대 40개의 2.1mm2 와이어를 수용하도록 제작되었습니다. 사용되는 경우 종단 끝에서 최소 8인치 떨어진 곳에 배치해야 합니다. 이렇게 하면 경첩 달린 문이 쉽게 닫힐 수 있는 충분한 공간이 확보됩니다.
케이블 모듈에 모든 연결이 완료된 후에는 케이블 타이로 와이어 번들을 단단히 감는 것이 좋습니다. 더 큰 와이어 번들을 다룰 때는 추가 케이블 타이가 권장됩니다. 배선 정보를 표시하는 도어 라벨 회로가 각 모듈에 포함되어 있습니다. 라벨을 경첩 달린 문에 삽입하기 어려운 경우, 득점된 가장자리를 접어서 삽입할 수 있습니다.
필드 배선이 완료된 후 터미널 보드가 랙에 고정되었는지 확인하십시오. 이는 보드 스트랩을 랙의 하단 카드 가이드 그릴에 있는 작은 슬롯에 삽입하여 달성됩니다. 스트랩은 또한 터미널 보드를 정확한 짝이 되는 슬롯 위치로 식별합니다. 충분한 환기를 위해 그릴 위아래로 6인치의 여유 공간을 두십시오.
| 1500볼트 - 모든 출력에서 백플레인까지 | 출력 전압 범위: 출력 전류: |
| 출력 수: | 32 출력 (8개씩 4개 그룹) |
| 출력 전류: | 포인트당 0.5암페어, 그룹당 2암페어 |
| 필요 전류: | 0.25암페어 |
| 출력 전압 범위: | 암페어 |
| DC 전원: | 예 |
|
1500볼트 - 모든 출력에서 백플레인까지 입력 그룹 간 500볼트 |
출력 전압 범위: 출력 전류: 10 ~ 15볼트 |
| 0.5 |
암페어 최대 |
| 포인트당 2 |
암페어 최대 출력 전압 강하: 최대 1볼트 (2옴) 응답 시간 - ON: 20ms 동안 최대 10암페어 출력 전압 강하: 최대 1볼트 (2옴) 응답 시간 - ON: 일반적으로 1ms |
| 응답 시간 - OFF: | |
| 일반적으로 1ms | 출력 누설: |
| 최대 1mA | 5V 버스에서 필요한 전류: |
| .25 암페어 | |
| VME 표준 C.1을 지원하도록 설계된 시스템 | |
