제품 상세 정보:
결제 및 배송 조건:
|
상표: | GE 파눅 | 모델: | IC697MDL740 |
---|---|---|---|
시리즈: | 시리즈 90-70 | 정격 전압: | 24 내지 48 볼트 DC |
출력 전류: | 포인트 당 2 Amps, 그룹 당 4 Amps | 출력 전압 범위: | 20 내지 60 볼트 DC |
필요한 전류: | 0.15 Amps | 출력 수: | 출력 수 |
분리 전압: | 1500 볼트 | 보증: | 1 년 |
강조하다: | ESCPP 정논리 출력 모듈,24VDC 정논리 출력 모듈,RS485 디지털 I 오우 모듈 |

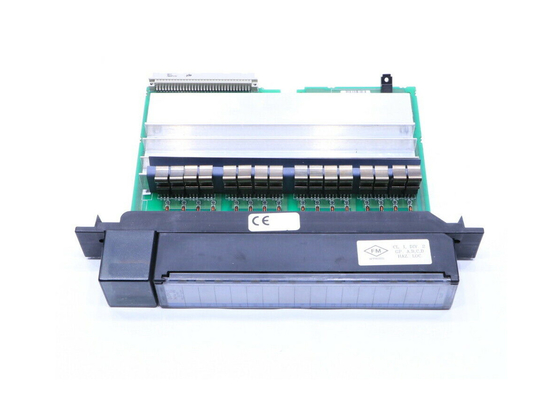

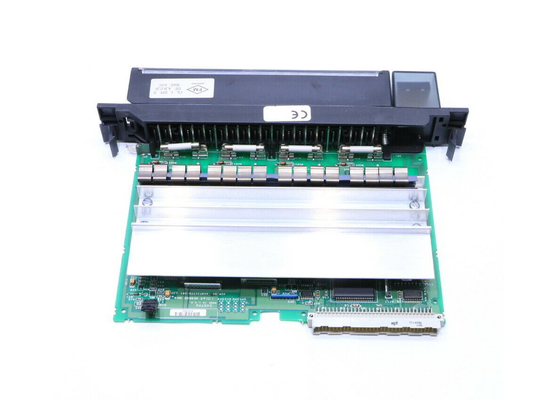

GE Fanuc IC697MDL740은 모터 스타터, 소레노이드 및 표시기와 같은 장치에 전원을 공급하는 데 사용할 수있는 분리 출력 모듈입니다.이 부하는 모듈의 16 출구점 중 하나에 연결될 수 있습니다.이 각 포인트에 제공되는 출력은 24/48 볼트 연속 전류로 장기 전류의 한 지점 당 2 암페르의 속도에 있습니다.2암페어 이상의 현저성출력 포인트 클러스터의 각은 공통 10 암퍼 피지입니다.
모듈의 표면에는 회로와 안전 장치의 다른 위치에서 상태를 나타내는 일련의 LED 표시기가 있습니다.
IC697MDL740은 구성에 DIP 또는 점프 스위치를 요구하지 않습니다. 사용자에 의해 Windows 96 또는 Windows NT를 통해 Windows 또는 MS-DOS 소프트웨어를 실행 할 수 있습니다.이 과정은 SNP 포트 또는 이더넷 TCP/IP를 사용하여 수행됩니다..
또한, 사용자는 IC697MDL740을 설정하여 출력 포인트가 종료되거나 기존 상태로 계속되도록 설정할 수 있습니다.
각 IC697MDL740에는 모듈을 수용할 수 있는 슬롯을 사용자 정의할 수 있는 기계식 키가 제공됩니다.키는 IC697MDL740의 뒷판에 삽입되어 모듈이 처음에 설치되는 슬롯의 중앙에 슬라이드됩니다.이 키는 슬롯의 실수 악용을 방지하기 위해 모듈을 제거 한 후에도 슬로브에 남아 있습니다.이 액세서리는 IC697MDL740을 추출한 후 필요한 경우 제거 할 수 있습니다.모듈의 제거는 슬롯에 고정 클립을 조작하여 수행 될 수 있습니다.
GE Fanuc 분별 출력 모듈 IC697MDL740 분별 출력 모듈로 알려진 분별 출력 모듈은 GE 시리즈 90-70 제품 라인에서 프로그래밍 가능한 논리 컨트롤러 또는 PLC와 자주 사용됩니다.IC697MDL740 디스크리트 출력 모듈은 많은 GE PLC 장치와 잘 작동하며 PLC 시스템 향상 및 기계 성능 향상에 기여 할 수있는 다양한 기능을 갖추고 있습니다.IC697MDL740 출력 모듈은 작동하기 위해 20 ~ 60 볼트 DC 전압 범위가 필요한 16 개의 출력을 제공합니다.출력의 지정 전류는 점 당 2 Amps 또는 각 출력 그룹 당 4 Amps입니다이 특정 모듈은 2 밀리 초 안에 반응하고 전압은 1 볼트 미만으로 떨어집니다.
이 IC697MDL740 분별 출력 모듈은 고 인루시 용량을 가지고 있으며, 이는 등급 전류 값의 약 10 배의 값입니다. 지정된 인루시 전류는 모듈이 다양한 부하를 지원 할 수 있습니다..이 출력 모듈에는 피지 상태 및 장치의 켜진 상태 업데이트를 위한 LED 표시기가 포함되어 있습니다. 모든 LED 표시기는 모듈의 상단에 위치합니다.모듈은 또한 호환되지 않는 모듈의 장착을 허용하지 않는 특정 키 기술도 포함합니다.이 안전 기능은 시스템의 모든 구성 요소가 모듈이 적용되는 응용 프로그램의 요구를 충족해야하기 때문에 가치가있을 수 있습니다.IC697MDL740 모듈의 구성 과정은 간단하고 여러 가지 방법으로 수행 할 수 있습니다.. 모든 조정은 Windows 운영 체제를 실행하는 PC에서 수행됩니다. 추가 보호를 위해 모듈은 옵션 기능으로 제공되는 컨포멀 코팅으로 구입할 수 있습니다.다른 선택 기능도 공장에서 사용할 수 있습니다.
이 컨텐츠는 DO Supply가 작성하고 작성했으며 복사해서는 안됩니다.
정량 전압: | 24 또는 48 볼트 DC |
출력 수: | 16 출력 (4개 그룹 4개) |
출력 전류: | 점당 2Amp, 그룹당 4Amp |
전류 필요: | 0.15 Amp |
출력 전압 범위: | 20~60볼트 |
DC 전력: | 네 |
정량 전압: 출력 모듈: |
24 또는 48 볼트 DC 16 (각 4개의 출력 4개의 그룹) |
격리: |
1500 볼트 - 배후 플레인에 대한 모든 출력 입력 그룹 사이 500 볼트 |
출력 전압 범위: | 20~60볼트 |
출력 현재: | 1점당 최대 2AMPS |
그룹당 최대 4AM | |
출력 특성 | |
입력 전류: | 최대 20Ams 20ms |
출력 전압 하락: | 0최대 8볼트 (0.4오엄) |
응답시간: | 최대 2 ms |
응답시간 종료: | 최대 2 ms |
출력 누출: | 최대 1m |
5V 버스에서 필요한 전류: | 0.15 암퍼 |
VME | VME 표준 C를 지원하도록 설계된 시스템1 |
