상세 정보 |
|||
| 상표: | GE 파눅 | 모델: | IC697MDL350 |
|---|---|---|---|
| 시리즈: | 시리즈 90-70 | 제품 유형: | 개별 입력 모듈 |
| 정격 전압: | 120 Ｖ AC | 출력: | 32 |
| 출력 전류 / 핵심: | 0.5 a | 출력 전류 / 그룹: | 2 A |
| 현재 필요한: | 0.5 a | 보증: | 1 년 |
| 강조하다: | ESCPP 정논리 출력 Module,24VDC 정논리 출력 Module,RS485 디지털 I 오우 모듈 |
||
제품 설명

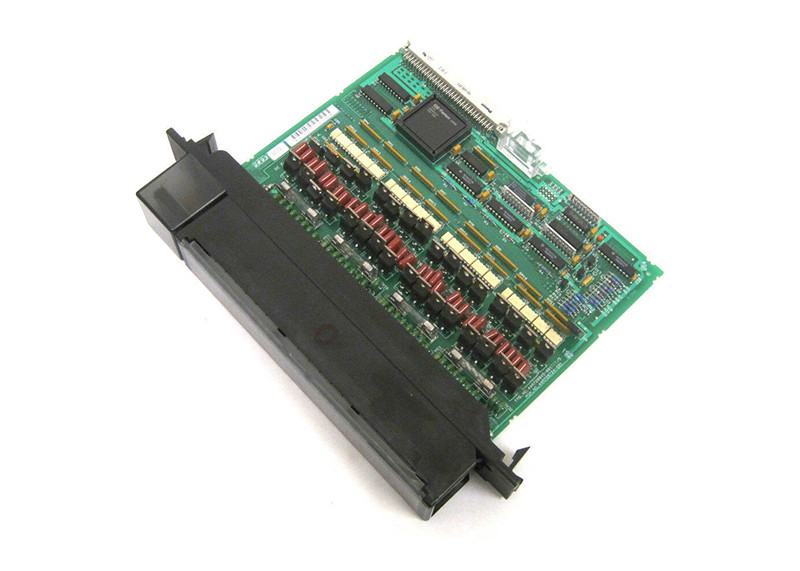

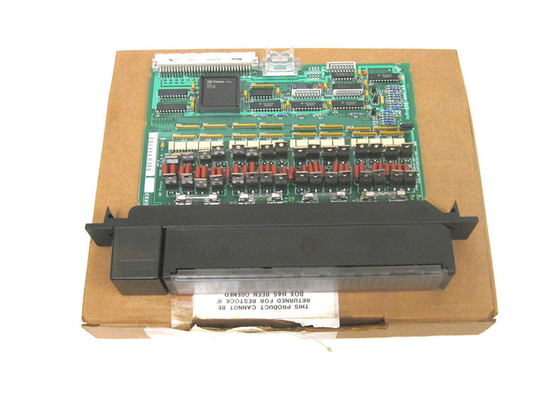

GE FANUC IC697MDL350, 120 VAC 0.5 Amp, 32-포인트 디스크리트 출력 모듈
제품 설명
IC697MDL350는 GE Fanuc 시리즈 90-70의 120 VAC 0.5 Amp, 32-포인트 디스크리트 출력 모듈이다. 표준 기능은 32 포인트에 해당하는 8 포인트의 4 개의 격리 그룹, 0.5 amp 포인트 용량,그리고 20배의 고출력IC697MDL350 출력 모듈은 8 점의 각 그룹을 AC 공급의 다른 단계에서 사용할 수 있습니다.출력 각 그룹은 5A 펌프와 융합되어 있으며 높은 수준의 입력 전류를 보여줍니다, 출력이 다양한 인덕티브 및 진열 부하에 적합하도록합니다.
LED는 회로의 PLC 측면의 각 지점의 ON-OFF 상태를 나타냅니다. 또한 모듈 상단에 위치한 피지스의 상태를 확인하는 LED가 있습니다.IC697MDL350 모듈은 현장에서 유사한 유형으로 올바른 교체 촉진하기 위해 기계적으로 키입니다사용자는 점퍼 또는 DIP 스위치를 사용하지 않고 I/O 참조를 구성할 수 있습니다.
사용자는 이더넷 TCP/IP 또는 SNP 포트를 통해 Windows 95 또는 Windows NT에서 실행되는 MS-DOS 또는 Windows 프로그래밍 소프트웨어의 구성 기능을 통해 구성을 완료해야합니다.설정 기능은 프로그래밍 장치에 있습니다.
IC697MDL350는 소레노이드, 모터 스타터 및 표시기를 포함한 여러 부하 장치와 호환됩니다. 0.5 amp 등급은 각 포인트의 장기 전류 용량에 적용됩니다.모듈 내부의 열 분산으로 인해, 출력 각 그룹의 최대 전류 용량은 더 높은 온도에서 제한됩니다.
GE Fanuc IC697MDL350 출력 모듈은 GE 시리즈 90-70 디스크리트 출력 모듈이다. 32개의 디스크리트 출력 채널을 가지고 있다. AC 전력으로 작동할 수 있지만 DC 전력으로는 작동할 수 없다.IC697MDL350 디스크리트 출력 모듈의 명목 AC 전압은 120 볼트 AC입니다.출력 포인트 각각은 0.5 Amps의 현재 등급을 가지고 있으며 모든 출력은 8개의 4 그룹으로 배열되어 있습니다.
각 그룹에 대한 현재 등급은 2 Amps입니다. 각 출력 포인트에는 출력 포인트가 켜져 있는지 꺼져 있는지 표시하는 LED 상태 표시기가 있습니다.IC697MDL350 디스크리트 출력 모듈은 보호용 피지다른 GE I/O 모듈처럼 제대로 구성될 수 있는 점퍼나 DIP 스위치가 필요하지 않습니다.IC697MDL350 디스크리트 출력 모듈은 MS-DOS 또는 Windows 프로그래밍 소프트웨어로 구성 할 수 있습니다..
GE Fanuc 시리즈 90-70 IC697MDL350 디스크리트 출력 모듈은 47에서 63 헤르츠의 주파수 범위에서 작동합니다.이 분리 출력 모듈의 출력은 다양한 산업 인덕티브 로드에 적합합니다., 4개의 출력 그룹 각각은 5AMPS로 지정된 피지에 의해 보호됩니다.
IC697MDL350 디스크리트 출력 모듈은 모터 스타터 장치, 표시기 및 솔레노이드에 연결할 수 있으며 이러한 장치와 함께 작동 할 수 있습니다.이 분리 출력 모듈은 여러 단계를 지원하는 AC 전원 공급 장치로 작동 할 수 있습니다., 그리고 4개의 출력 그룹마다 다른 AC 전원 공급 단계를 사용할 수 있습니다.
기술 사양
| 정량 전압: | 120 볼트 AC |
| 출력 수: | 32 출력 (4 그룹 8개) |
| 출력 전류: | 0점당 5A, 그룹당 2A |
| 전류 필요: | 0.5 암퍼 |
| 주파수: | 47~63 Hz |
| DC 전력: | 아니 |
기술 정보
스피c만약icati에s
|
정량 전압: 출력 모듈: |
120 볼트 AC 32 (각 8 출력 4 그룹) |
| 격리: |
1500 볼트 - 배후 플레인에 대한 모든 출력 그룹 간 500 볼트 |
| 출력 전압 범위: | 85~132 볼트, 47~63 Hz |
| 출력 현재: | 01점당 최대 5AMPS |
| 그룹당 최대 2A | |
| 출력 특성 | |
| 입력 전류: | 한 사이클 동안 한 점당 최대 10A (amp) (20ms) |
| 출력 전압 하락: | 최대 3볼트 |
| 응답시간: | 최대 1 ms |
| 응답시간 종료: | 1 / 2주기 |
| 출력 누출: | 1최대 0.5m |
| 5V 버스에서 필요한 전류: | 0.5 암퍼 |
| VME | VME 표준 C를 지원하도록 설계된 시스템1 |
