상세 정보 |
|||
| 상표: | GE 파눅 | 모델: | IC697MDL250 |
|---|---|---|---|
| 시리즈: | 시리즈 90-70 | 제품 유형: | 개별 입력 모듈 |
| 정격 전압: | 120 Ｖ AC | 입력 수: | 32 |
| 입력 전류: | 10 마 | 필요한 전류: | 0.35 A |
| 빈도: | 60 Hz | 보증: | 1 년 |
| 강조하다: | ESCPP 정논리 출력 모듈,24VDC 정논리 출력 모듈,RS485 디지털 I 오우 모듈 |
||
제품 설명

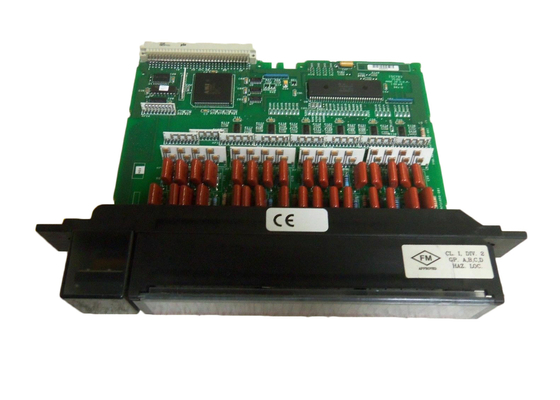

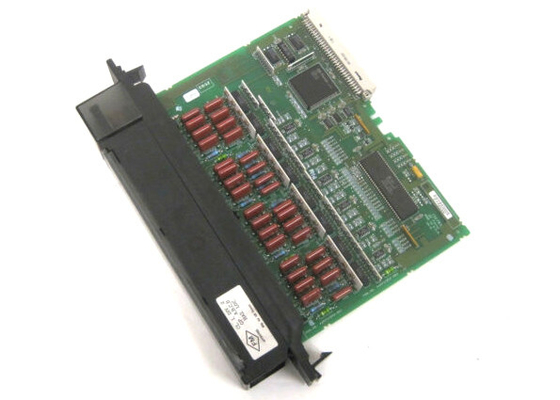

GE FANUC IC697MDL250, 디스크리트 입력 모듈, 120 볼트 AC, 32 포인트
IC697MDL250의 제품 설명
GE Fanuc의 IC697MDL250 디스크리트 입력 모듈은 4개의 분리된 그룹으로 구성된 32개의 포인트로 구성되어 있으며, 이는 8개의 포인트로 구성된 각 그룹이 다른 AC 공급 단계에서 사용될 수 있도록 보장합니다.이 120 VAC 모듈은 20 ms 입력 필터와 함께 장착되어 있으며 근접 스위치와 호환됩니다..
IC697MDL250 모듈의 반응성 입력은 IEC 표준 유형 2에 따라 작동합니다. 또한, 입력 특성은 많은 수의 접근 스위치와 작동합니다.LED는 회로의 논리/PLC 측면의 각 지점의 ON-OFF 상태를 표시하고 모듈의 맨 위에 쉽게 위치합니다.IC697MDL250 모듈은 기계적으로 키로 연결되어 유사한 필드 타입으로 적절한 교체를 보장합니다. I/O 참조는 사용자가 구성할 수 있으며 점퍼 또는 DIP 스위치의 필요성을 제거합니다.MS-DOS 또는 Windows 프로그래밍 소프트웨어를 통해 구성 완료, 그리고 설정 기능은 이미 장치에 설치되어 있습니다.
IC697MDL250 모듈은 다양한 입력 장치와 함께 사용할 수 있습니다. 버튼, 제한 스위치 또는 선택 스위치 및 전자 근접 스위치 (2 또는 3 와이어 유형) 를 포함합니다.모듈의 입력 회로는 낮은 열 방출을 허용, 이는 극도의 신뢰성과 수명을 돕습니다.
이 모듈은 주어진 슬롯에 있는 타입의 우연한 대체를 방지하는 기계적인 키로 장착되어 있다. 이 키는 커넥터 아래에 있는 보드에서 특별히 모양이 된 장소에 꽂힌다.모듈이 원래 설치되었을 때, 키는 뒷면 중앙 레일에 고정됩니다. 모듈이 제거되면 키는 중앙 레일에 남아 있으며 슬롯이 동일한 모듈 유형만을 필요로합니다.사용자가 라크에 키를 연결 한 후 라크에 모듈 위치를 변경해야 하는 경우, 키는 잠금쇠를 밀어 올려 놓아 제거 할 수 있습니다. 키와 모듈은 필요에 따라 다시 삽입 할 수 있습니다.
IC697MDL250의 기술 사양
| 정량 전압: | 120 볼트 AC |
| 입력수: | 32 입자 (4개의 단독 그룹 8개) |
| 입력 전류: | 10mA |
| 전류 필요: | 0.35 암퍼 |
| 주파수: | 60 Hz |
| DC 전력: | 아니 |
기술 정보
스피c만약icati에sIC697MDL250
|
정량 전압: 입력 모듈: |
120 VAC, 47 ~ 63 Hz 시누소이드 32 (각 8개의 입력을 가진 4개의 그룹) |
| 격리: |
1500 볼트 RMS - 배후 플레인에 대한 모든 입력 입력 그룹 사이 500 볼트 RMS |
| 입력 현재: | 10mA (유형) 등급 전압 (반응) |
| 입력 특성 | |
| 정전압: | 75~132 볼트 AC, 47~63 Hz 시누소이드 |
| 정전 전압: | 0 ~ 25 볼트 AC, 47 ~ 63 Hz 시누소이드 |
| 현재 상태: | 6mA~15mA |
| 오프 스테이트 현재: | 0~3mA (25V 입력에서 최소 2.2mA) |
| 필터 지연 시간: | 20m 전형적인 |
| 5VDC 역비행버스에서 필요한 전류: | 0.35암프 |
| VME | VME 표준 C를 지원하도록 설계된 시스템1 |
