| 원래 장소: | 미국 |
| 브랜드 이름: | GE |
| 인증: | CE |
| 모델 번호: | IC697MDL240 |

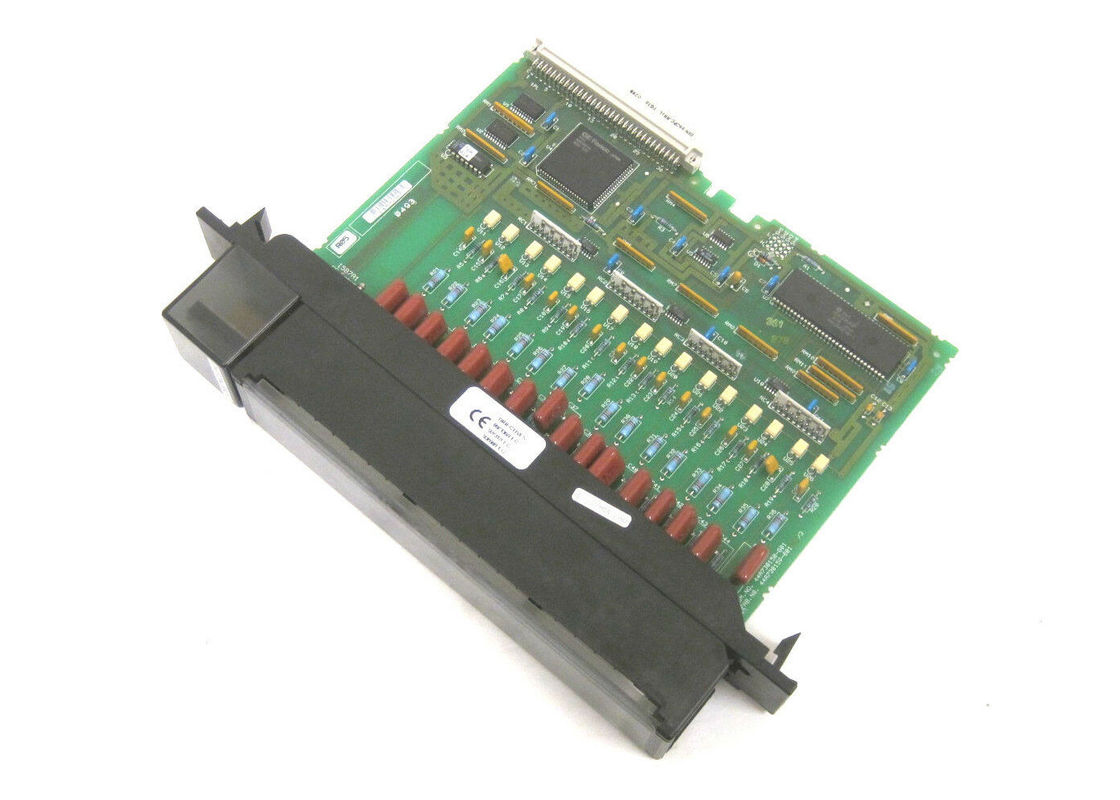

GE Fanuc IC697MDL240은 16개의 절연 120VAC 입력 포인트와 20ms의 지연 시간을 가진 입력 필터를 갖춘 이산 입력 모듈입니다. 이 절연을 통해 서로 다른 AC 공급 위상과 입력 간의 연결이 가능합니다. 다양한 2선 또는 3선 근접 스위치를 지원하는 전류-전압 특성을 가진 반응형 입력이 있습니다.
상단의 LED는 PLC의 포인트 ON 및 OFF 상태를 나타냅니다. IC697MDL240은 기계적 키잉 기능을 갖추고 있으며 DIP 스위치나 점퍼를 사용하지 않고 I/O 구성을 할 수 있습니다. 구성은 이더넷 TCP/IP 또는 SNP 포트를 통해 Windows 95 또는 Windows NT에서 실행되는 MS-DOS 또는 Windows 프로그래밍 소프트웨어의 구성 기능을 사용하여 완료됩니다. 프로그래밍 소프트웨어의 구성 기능은 프로그래밍 장치에 설치됩니다.
정전 용량 입력 회로는 열 방출이 적고 수명이 길며 신뢰성이 높습니다. 입력 전류 특성은 ON 상태에서 일반적으로 10mA를 제공하며, OFF 상태에서 입력 장치로 최대 4mA의 누설 전류를 싱크할 수 있습니다.
IC697MDL240 모듈은 백플레인에 있는 5V 버스에서 0.25A를 소비합니다. 모듈 유형의 올바른 대체를 위해 IC697MDL240에는 맞는 영역이 있는 고유한 기계적 키가 제공됩니다. 첫 번째 설치 중에 기계적 키는 백플레인 중앙 레일에 고정됩니다. 교체 시 이전에 맞춰진 키는 유사한 모듈만 배치할 수 있도록 합니다.
필드 배선 단자 보드는 분리 가능합니다. 두 전선이 동일한 크기이면 러그에 두 전선을 모두 연결할 수 있습니다. 적절한 크기의 전선 40개 묶음을 단자를 통해 라우팅할 수 있는 공간이 있습니다.
GE Fanuc IC697MDL240 이산 입력 모듈은 GE Fanuc의 제품으로 GE Series 90-70 PLC 제품 라인의 일부로 제조되었습니다. 이 입력 모듈은 120볼트 AC의 전압 등급과 20밀리초의 입력 필터 지연 시간을 가진 16개의 절연 입력 포인트를 가지며, 절연은 다양한 AC 공급 위상과 입력 간의 연결을 가능하게 하도록 설계되었습니다. 또한 다양한 2선 또는 3선 근접 스위치를 지원하는 전류-전압 특성을 가진 반응형 입력이 함께 제공됩니다. PLC의 포인트에 대한 온/오프 상태를 나타내는 상단에 LED가 있습니다. IC697MDL240 이산 입력 모듈은 DIP 점퍼나 스위치를 사용할 필요 없이 I/O 구성을 할 수 있는 기계적 키잉 기능을 특징으로 합니다.
IC697MDL240 모듈의 구성은 SNP 포트 또는 이더넷 TCP/IP 포트를 통해 Windows NT 또는 Windows 95 운영 체제에서 실행되는 Windows 또는 MS-DOS 프로그래밍 소프트웨어를 통해 수행됩니다. 프로그래밍 소프트웨어의 구성 기능은 프로그래밍에 사용되는 장치에 설치됩니다. IC697MDL240 모듈은 백플레인에서 찾을 수 있는 5볼트 버스에서 0.25암페어를 소비합니다. 또한 모듈 유형의 올바른 대체 기능을 향상시키기 위해 맞는 영역이 있는 특수 기계적 키가 함께 제공됩니다. 첫 번째 설치 중에 이 기계적 키는 백플레인 중앙 레일에 고정됩니다. 교체 시 이전에 맞춰진 키는 유사한 모듈을 설치할 수 있도록 합니다. 정전 용량 입력 회로는 열 방출을 위한 공간을 제공하며 높은 수준의 신뢰성과 긴 수명을 제공합니다. 온 상태에서는 일반적으로 10밀리암페어의 전류가 흐르며, 모듈은 오프 상태에서 입력 장치로 최대 4밀리암페어의 누설 전류를 싱크할 수 있습니다.
| 정격 전압: | 120 볼트 AC |
| 입력 수: | 16개 입력 (절연) |
| 입력 전류: | 10 mA |
| 필요 전류: | 0.25 암페어 |
| 주파수: | 60 Hz |
| DC 전원: | 아니요 |
|
정격 전압 모듈당 입력 수 |
120 VAC, 47 ~ 63 Hz 정현파 16개 개별 절연 |
| 절연 |
1500 볼트 RMS – 모든 입력에서 백플레인으로 500 볼트 RMS 입력 간 |
| 입력 전류: | 10mA (일반) 정격 전압에서 |
| (반응형) | |
| 입력 특성 | |
| 온 상태 전압 | 75 ~ 132 볼트 AC, 47 ~ 63 Hz |
| 정현파 | |
| 오프 상태 전압 | 0 ~ 20 볼트 AC, 47 ~ 63 Hz |
| 정현파 | |
| 온 상태 전류 | 8mA ~ 15mA |
| 오프 상태 전류 | 0 ~ 4mA (최소 2.2mA @ 25V |
| 입력) | |
| 필터 지연 시간 | 20ms 일반 |
| 5VDC 백플레인 버스에서 필요한 전류 | 0.25 암페어 |
