제품 상세 정보:
결제 및 배송 조건:
|
Brand: | GE Fanuc | Model: | IC697CPX782 |
---|---|---|---|
Series: | Series 90-70 | Product Type: | CPU |
Serial Ports: | 3 | RAM: | 1 MB |
Flash Memory: | 256 KB | Microprocessor: | 32-bit 80486DX at 96 MHz |
Input Voltage: | 5 Volts DC | warranty: | 1 year |
강조하다: | ESCPP 정논리 출력 Module,24VDC 정논리 출력 Module,RS485 디지털 I 오우 모듈 |

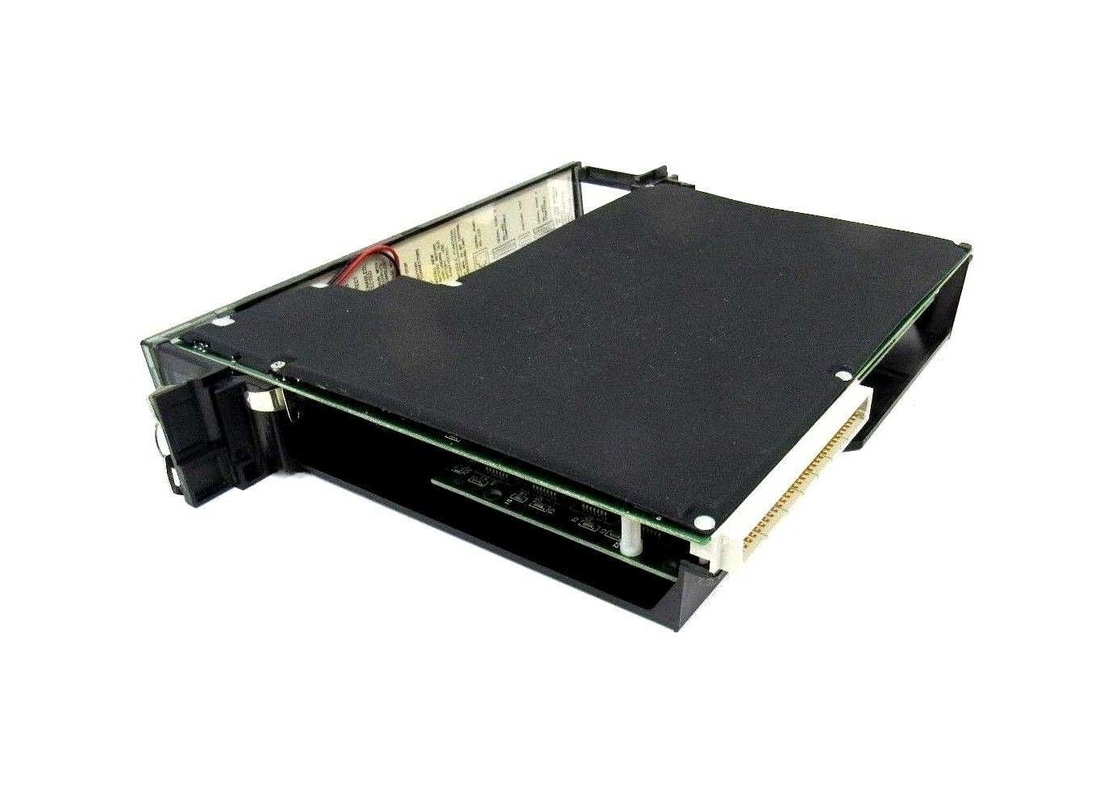

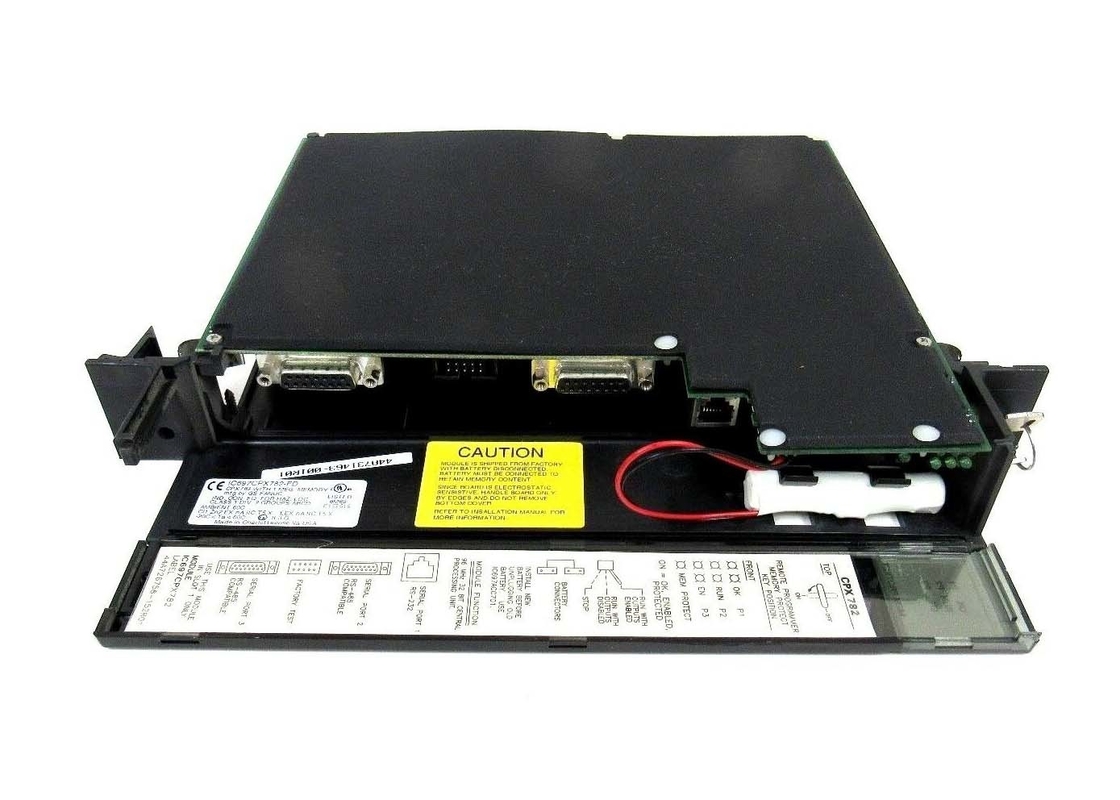

GE FANUC IC697CPX782, 중앙 처리 장치, 시리즈 90-70
CPU 모델 IC697CPX782는 GE 자동화 및 제어에 의해 제조됩니다. 이 CPU는 세 개의 독립적인,탑재된 일련 포트 및 배터리 지원 CMOS RAM 1 MB (함께 슬롯 안에) 및 사용자 데이터에 대한 256 K 비휘발성 사용자 플래시 메모리. 부동 소수점을 계산할 수 있으며 80486DX4 마이크로프로세서를 포함합니다. IC697CPX782는 기계, 프로세스 및 시스템을 제어하기 위해 MS-DOS 또는 Windows 기반 프로그래밍 소프트웨어를 사용합니다.
IC697CPX782는 하나의 불 함수를 위해 0.4 밀리초의 스캔 속도를 가지고 있다. 이 모듈의 작동은 3 위치 작동 모드 스위치를 가지고 있다.그것은 프로그램과 구성의 데이터를 잠금하는 데 사용되는 소프트웨어 암호를 가지고 있습니다또한, 데이터 잠금은 메모리 보호 키 스위치를 사용하여 수동으로 시작할 수 있습니다. 7 녹색 LED는 모듈의 앞면에 CPU 상태를 표시합니다.
IC697CPX782는 100W의 AC/DC 전원 공급과 90W의 DC 전원 공급을 필요로 한다. 5 년의 유효기간을 가진 리?? 배터리가 달력 시계를 제어한다.배터리 메모리 보유는 6개월의 가동 전력 없이. 일시계 정확 시간 한 일 동안 최대 3.5 초입니다. 그것의 경과 시간 시계 정확 값은 최대 0.01 퍼센트입니다.이더넷 TCP/IP 네트워크를 통해 프로그래머를 연결하려면 설치된 이더넷 인터페이스 모듈이 필요합니다. 이것은 이더넷 컨트롤러 IC697CMM741 또는 이더넷 인터페이스 (형 2) IC697CMM742 일 수 있습니다. 이더넷 TCP/IP 네트워크에 프로그래머와 PLC를 연결하기 전에,IP 주소가 설정되어야 합니다.그 다음 PLC와 윈도우 소프트웨어를 실행하는 프로그래머를 이더넷 인터페이스에 연결합니다.
GE Fanuc IC697CPX782 모듈은 GE 시리즈 90-70 PLC CPU 모듈이다. PLC 차체에 단일 슬롯을 필요로 하는 CPU 모듈이며 3 개의 직렬 포트가 제공됩니다.그것은 응용 프로그램 프로세스의 실시간 통제를 수행하도록 설계되었습니다, 기계 및 재료 처리 시스템. CPU의 통합 메모리 용량은 1 MB입니다. 또한 CPU 모듈에는 256 KB의 플래시 (비휘발성) 메모리가 포함되어 있습니다.부동 소수점 수학 지원은 IC697CPX782 모듈에서 사용할 수 있습니다.CPU 모듈이 지원하는 모든 종류의 전체 I/O 수는 12K이고 모듈이 지원하는 전체 아날로그 I/O는 8K입니다.IC697CPX782 모듈은 32비트 80486DX 마이크로프로세서 기반이며 96 메가헤르츠로 클럭됩니다.CPU의 프로그래밍은 이더넷을 통해 CPU에 연결된 PC에서 또는 SNP 포트를 통해 수행 될 수 있습니다.
IC697CPX782 CPU 모듈의 배터리의 유효기간은 68도에서 5년이다. 배터리는 전원 공급 없이 6개월의 메모리 보유를 처리할 수 있다.IC697CPX782 모듈은 3.1 5 볼트 DC 버스에서 나오는 전류의 앰퍼. 낮 시간 시계의 정량은 하루 최대 3.5 초입니다. 경과 시간 시계의 정도는 최대 0.01%입니다.IC697CPX782 모듈의 일련 포트 1은 RS-232를 지원합니다.. CPU의 시리즈 포트 2는 RS-485 프로토콜을 지원하고 광 결합기 격리되어 있습니다. IC697CPX782 모듈의 시리즈 포트 3는 RS-485 프로토콜을 지원하고 있습니다.CPU의 모든 시리즈 포트는 프로그래머 첨부 파일 또는 다른 시리즈 장치와의 통신에 사용할 수 있습니다CPU의 작업 온도는 32도에서 140도까지입니다.
모듈 타입: | 중앙 처리 장치 |
슬롯의 수: | 1 (일체 슬롯) |
전류 필요: | 3.1 암퍼 |
점수 수: | 12K 입력과 출력 (어떤 혼합물) |
일련 포트: | 3개 (RS-232 및 RS-485) |
지원: | IC660/IC661 I/O 및 IC697 I/O |
배터리: 유효기간 배터리: 메모리 저장 |
5 20세oC (68)o F) 6 적용되지 않은 수개월 힘. |
5V 버스에서 필요한 전류 | 3.1 명소 암페어 |
작동 온도 | 0~60oC (32)oF ~ 140oF) |
낮 시간 시계 정확성 지난 시간 시계의 정확성 (내용 시계) |
" 3하루에 5초 최대 " 0.01% 최대 |
일련 포트 포트 1: RS-232 호환 포트 2: RS-485 호환 (오프토커플러 격리) 포트 3: RS-485 호환 ( 격리되지 않습니다) |
프로그램러 시리즈 첨부장치 또는 다른 시리즈 장치 지원된 프로토콜: SNP Slave만 |
VME 호환성 | VME 표준 C를 지원하도록 설계된 시스템1 |
