| 원래 장소: | 미국 |
| 브랜드 이름: | GE |
| 모델 번호: | IC697CPM790 |

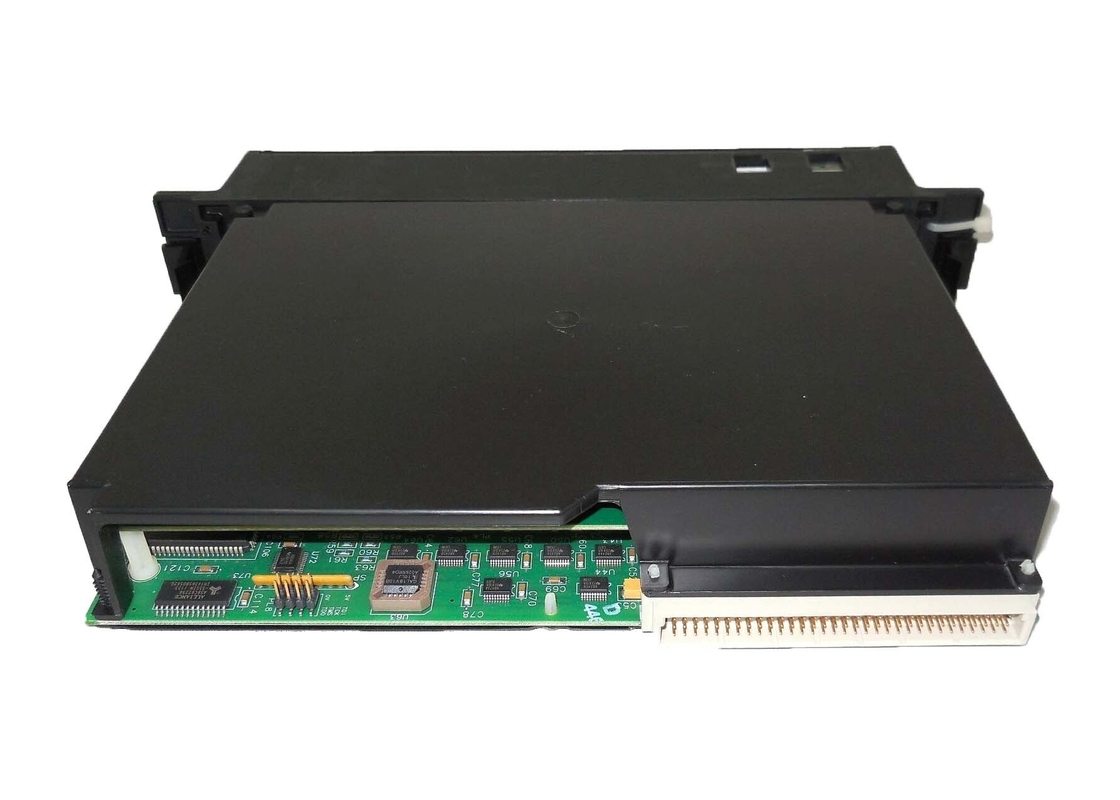

IC697CPM790은 GE FANUC에서 제조한 64MHz CPU로, 32비트 부동 소수점 및 마이크로프로세서 80486DX2를 사용하여 계산 기능을 갖추고 있습니다. 이 CPU는 Windows 또는 MS-DOS에서 작동하는 단일 슬롯 프로그래밍 소프트웨어를 사용하여 구성 및 프로그래밍을 수행합니다.
IC697CPM790은 최대 12K개의 개별 입력 및 출력을 포함합니다(단일 심플렉스 모드만 해당). OS 펌웨어를 위한 플래시 메모리가 있어 PC와 모듈의 직렬 포트 연결을 통해 펌웨어를 업데이트할 수 있습니다. 사용자는 프로그래밍 소프트웨어를 사용하거나 RUN/STOP 3단 스위치를 사용하여 작동 모드를 통해 모듈 작동을 제어합니다. 메모리 보호 키 또는 소프트웨어 암호는 구성 및 프로그램 데이터를 잠급니다.
IC697CPM790에는 CPU의 상태를 나타내는 4개의 녹색 LED가 있습니다. 공기 냉각을 위해 팬 어셈블리가 필요합니다. 사용자는 병렬 인터페이스를 위해 버스 송신기 모듈 IC697BEM713을 프로그래머에 연결할 수 있습니다. 15핀 Type D 커넥터는 RS-485 호환 직렬 포트를 연결합니다. 실제 작동 및 전원 켜기 중에 CPU는 랙 구성을 확인하는 동시에 알람 기능은 프로그래밍된 및/또는 실제 구성의 모든 편차를 보고합니다. IC697CPM790에는 달력 시계 작동, 데이터 메모리 및 프로그램 메모리를 유지하는 리튬 배터리가 있습니다.
모듈 IC697CPM790은 Triple Modular Redundancy(TMR) 작동 및 자동 테스트 루틴을 제공하는 독립형 C 프로그램과 함께 사용해야 합니다. 이 프로그램이 로드된 응용 프로그램에 포함되지 않으면 작동하지 않습니다.
지원되는 옵션 모듈은 다음과 같습니다: IC697 LAN 인터페이스 모듈, 프로그래밍 가능한 코프로세서, 영숫자 디스플레이 코프로세서, IC660/661 I/O 제품용 버스 컨트롤러, 통신 모듈, I/O 링크 인터페이스 및 IC697 계열의 개별 및 아날로그 I/O 모듈.
| 모듈 유형: | 중앙 처리 장치 |
| 슬롯 수: | 1 (단일 슬롯) |
| 배터리 백업 메모리: | 1MB |
| 포인트 수: | 12K 개별 입력 및 출력 |
| 직렬 포트: | 1 (RS422/485 호환) |
| 필요 전류: | F); |
|
전원이 공급되지 않은 상태에서 6개월 (공칭). 5V 버스에서 필요한 전류 3.3 Amps (공칭) |
작동 온도C (32oC (32o F ~ 140 |
| o | F); |
| 70 CFM 강제 공기 필요 |
0 ~ 40"""F ~ 104".01%강제 공기 없이 시간 시계 정확도"""최대".01%최대 |
|
직렬 포트 RS422/485 호환 |
VME
|
|
|
|
