제품 상세 정보:
결제 및 배송 조건:
|
| 브랜드: | GE 파눅 | 모델: | IC697CMM711 |
|---|---|---|---|
| 시리즈: | 시리즈 90-70 | 상품 종류: | 통신 보조처리기 모듈 |
| RTU 모드 버스 통신 프로토콜: | 지원받습니다 (유일하여서 노예처럼 일하세요) | CCM은 초안을 작성합니다: | 지원받습니다 (주인과 종속부와 동료) |
| SNP와 SNPX 통신 프로토콜: | 지원받습니다 (주인과 종속부) | 슬롯 수: | 1 |
| 배터리: | 요구되지 않습니다 | 보증: | 1년이요 |
| 하이 라이트: | ESCPP 정논리 출력 모듈,24VDC 정논리 출력 모듈,RS485 디지털 I 오우 모듈 |
||

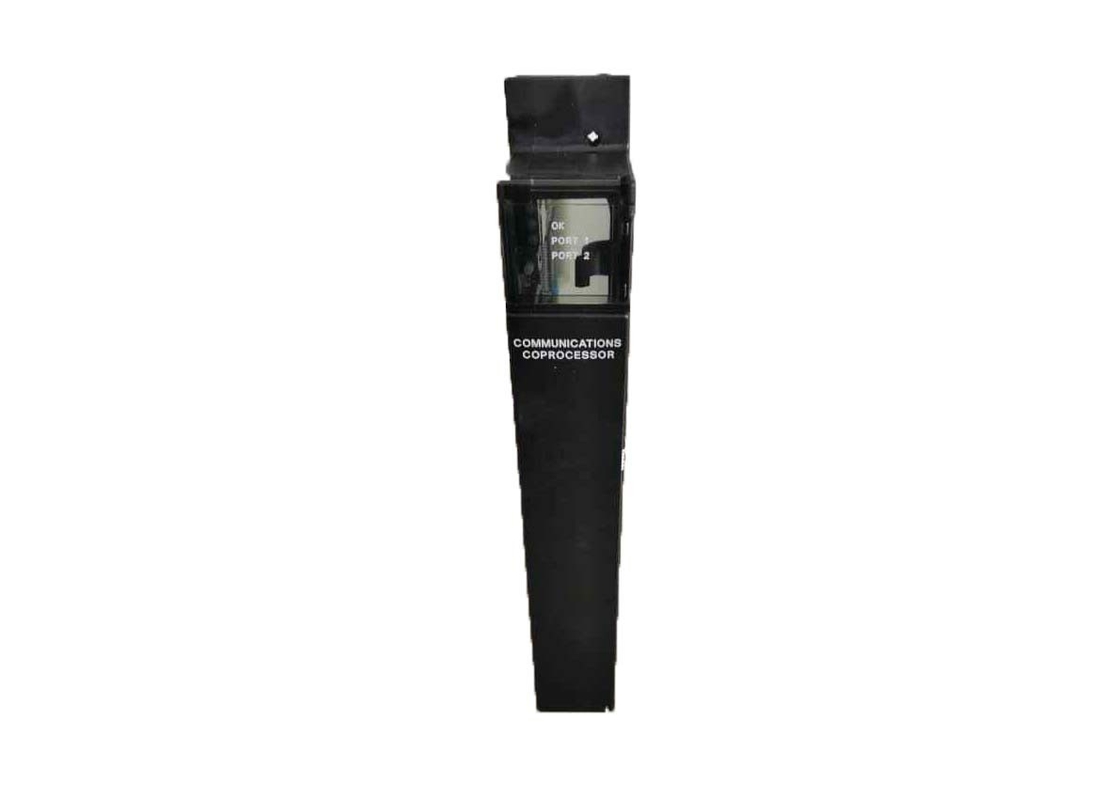

IC697CMM711은 GE 90-30 시리즈로부터 단일 슬롯 통신 보조처리기 모듈 (CMM) 입니다. 모듈은 소프트 스위치 구성 (스위치와 / 또는 점퍼에 대한 필요성을 제거하 ), 3 리드된 상태, 압버튼 재설정 제어와 2 직렬 포트로 표준으로 됩니다. 모듈은 12 마하즈, 80C186 마이크로프로세서를 사용합니다. 덧붙여, 무전원은 필요합니다.
CMM은 통신 모듈의 가족의 일부이고, 통신관제 (CCM)와 원격 단자 (RTU)와 일반적 IC69 통신 (SNP) 기능성을 둘다 증명합니다. CCM, RTU와 SNP는 어떤 9 가능한 구성에서 한쪽 또는 양쪽 직렬 포트에 이용 가능합니다 : CCM / CCM과 CCM / RTU, RTU / CCM, RTU / RTU, SNP / SNP, SNP / CCM, CCM / SNP, SNP / RTU와 RTU / SNP. 모듈은 RS-232와 알에스 485 방식 인터페이스를 둘다 전달하고, 후면을 통해 PLC CPU와 통신합니다. 수많은 크m스는 오직 하나 IC697 PLC 시스템에 위치할 수 있습니다.
CCM의 IC697CMM711 CMM 조작 모드에 의해 허락된 기능은 등록, 입력과 출력 표의 읽기 / 기입을 포함하고, 빠르기 때문에 스크래치 패드, 큐 시퀀스 커맨드의 입출력, 읽기의 명백한 비트 세트 /가 읽고, 진단 상태가 변경을 말로 표현합니다. 석사 / 동료 CCM 구성에서, CMM은 앱 래더 프로그램 통신 요청을 통하여 원격 장치와의 통신을 시작합니다.
IC697CMM711 모듈의 상태는 3 LED를 통해 볼 만합니다. 직렬 포트의 활동은 공항 1 LED와 공항 2 LED에서 확인됩니다. 상부 LED는 모듈이 전력이 공급될 때 놀랄 것이고 일단 진단이 효과적으로 완료되면, 상부 LED가 밝혀진 채로 남아 있을 것입니다. 정상 LED는 모듈 상태를 늘 확인할 것입니다.
GE 파눅으로부터의 IC697CMM711 모듈은 또한 CCM으로 알려진 산업적 통신 보조처리기 모듈입니다. 그것은 프로그램 논리 제어기들의 GE 파눅의 일련 90-70 제품 라인 또는 PLC 부품과 액세서리의 일부입니다. IC697CMM711 통신 코프로세서 모듈이 지원할 수 있는 통신 프로토콜은 노예인 석사와 피골이 상접하 CCM 프로토콜, 석사이고 노예 SNP와 SNPX가 초안을 작성하고 노예 RTU 모드 버스 커뮤니케이션이 초안을 작성합니다. 모듈은 복귀를 위해 1개 슬롯과 압버튼이 딸려 있습니다. 그것은 배터리를 필요로 하지 않습니다. IC697CMM711 모듈은 구성을 위해 점퍼 또는 스위치를 필요로 하지 않습니다. 그 대신에, 그것은 소프트 스위치 설정 수단으로 설정될 수 있습니다. 이 통신 보조처리기 모듈은 RS-232 또는 RS-422/RS-485 직렬 포트일 수 있는 2 직렬 포트가 딸려 있습니다.
GE 파눅 시리즈 90-70 IC697CMM711 통신 보조처리기 모듈은 12 마하즈의 비율로 작동하는 80C186 마이크로프로세서를 사용합니다. 제어기 시스템의 통신 옵션을 극대화하기 위해 1 통신 보조처리기 모듈 이상을 한 개의 프로그래머블 로직 제어기 시스템에 설치하는 것은 가능합니다. PLC 시스템에서의 IC697CMM711 모듈과 모든 다른 크크엠에스는 후면을 통하여 PLC의 CPU와 통신합니다. 이 모듈 위의 3 LED가 있습니다. 다른 2 LED가 모듈의 2 직렬 포트의 활동을 보이는 동안 LED 중 하나는 모듈의 현재 상황을 보여줍니다. 공항 LED는 공항 1 LED와 공항 2 LED로 라벨이 붙습니다. 이 모듈은 랙에 설치되게 되고 그것이 단지 랙 전원이 끊어질 때 설치되어야 합니다.
| 모듈 타입 : | 통신 보조처리기 |
| 슬롯의 수 : | 1 (단일 슬롯) |
| 프로토콜 : | CCM, RTU, SNP와 스네퍼스 |
| 다음에 연결됩니다 : | MS-DOS 또는 윈도우가 프로그래밍합니다 |
| 직렬 포트 : | 2 |
| 경향은 요구했습니다 : | 0.7 amps |
| 제조사 | GE 파눅 |
| 시리즈 | 시리즈 90-70 |
| 부품번호 | IC697CMM711 |
| 상품 종류 | 통신 보조처리기 모듈 |
| RTU 모드 버스 통신 프로토콜 | 지원받습니다 (유일하여서 노예처럼 일하세요) |
| CCM은 초안을 작성합니다 | 지원받습니다 (주인과 종속부와 동료) |
| SNP와 SNPX 통신 프로토콜 | 지원받습니다 (주인과 종속부) |
| 슬롯의 수 | 1 |
| 배터리 | 요구되지 않습니다 |
| 직렬 포트의 수 | 2 |
