GE 파눅 IC697CHS791, 9-슬롯, 전방 장착대 PLC 랙, 입출력 구성

GE FANUC IC697CHS791, 9 슬롯, 앞 장착 PLC 랙, I/O 구성

제품 설명

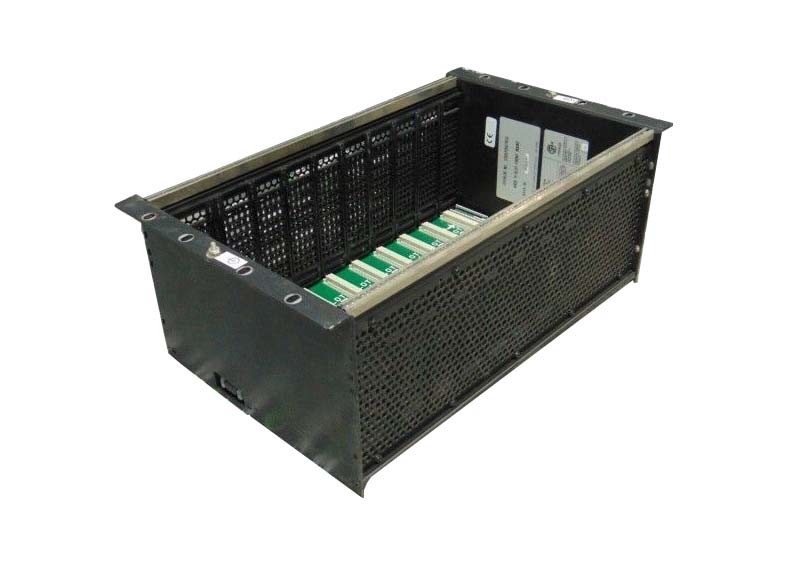

IC697CHS791은 GE Fanuc 시리즈의 9 슬롯, 전면 장착 PLC 랙이다. IC697CHS791 전면 장착 랙은 모든 IC697 PLC 모듈 유형과 호환된다.IC697CHS791 랙은 표준 19 ′′ 랙에 장착됩니다.이 랙은 CPU 및 I/O 구성의 사용에 설계되었습니다. IC697CHS791 랙의 모든 슬롯은 2.4 ′′의 전원 공급 슬롯을 제외하고 1.6 ′′ 폭입니다.IC697CHS791 랙은 슬롯 감지 장치가 장착되어 있습니다.IC697 PLC를 위해 만들어진 래크형 I/O 모듈에 필요한 래크형 IC697 고밀도 I/O 모듈은 IC697CHS791의 9 슬롯 래크에 배치되어 있습니다.모듈은 배선 단말판을 사용합니다., 각 I/O 모듈 용량은 최대 40 AWG 와이어가 될 수 있습니다. 와이어 그룹은 단말기 보드 하우스를 통해 전선을 단말기 보드 하우스로 고정하기 위해 클리트가 제공되는 단말기 보드 하우스를 통해 구동됩니다.

기계적 키링 프로세스에서, 다른 모듈 유형으로 한 모듈 유형의 의도하지 않은 교환을 피하기 위해, 각 모듈 유형에 대한 키가 설계됩니다. 모듈이 IC697CHS791 랙에 삽입되면,열쇠는 모듈을 제거 한 번 남아있는 랙의 중간 레일에 꽉 잡을 것입니다. 랙 슬롯은 그 슬롯에 배치 될 올바른 모듈 유형을 위해 설계되었습니다. 모듈이 랙의 다른 위치로 이동해야하는 경우 키를 위로 밀어 제거 할 수 있습니다.이것은 잠금쇠를 풀어줍니다.시스템 내에 여러 개의 랙이 있을 때, 모든 랙은 0-7 사이의 숫자를 받으며 CPU 랙은 항상 0이 됩니다.IC697CHS791 래크의 뒷면에 위치한 네 개의 바이너리 프로그램 된 점퍼는 각 래크의 번호를 PLC 결정에 대한 파생 지점입니다..

IC697CHS791에 대해

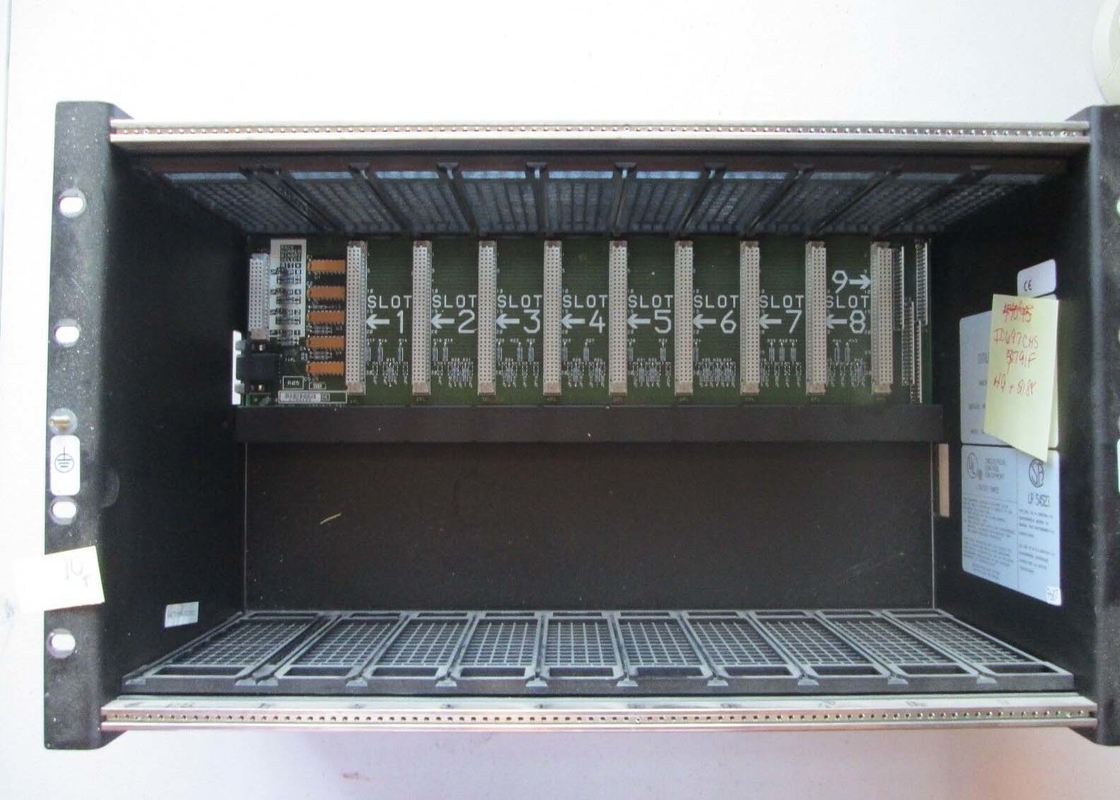

GE Fanuc IC697CHS791 랙은 정면에 장착된 표준 9 슬롯 랙이다. 이 9 슬롯 랙은 GE 시리즈 90-70 제품 라인의 일부이다.IC697CHS791 9 슬롯 랙의 목적은 프로그래밍 가능한 논리 제어기 또는 PLC 시스템의 기본 부분이며 동시에 최대 9 개의 PLC 모듈을 호스팅하는 것입니다.IC697CHS791 랙의 크기는 11.15 x 19 x 7.5 인치입니다. 이 랙은 표준 19 인치 또는 480 밀리미터 랙인 다른 랙에 앞쪽에 장착하도록 만들어졌습니다.그리고 일반적으로 냉각에 팬을 설치할 필요가 없습니다.IC697CHS791 랙은 모든 시리즈 90-70 PLC I/O 및 CPU 구성에서 사용할 수 있으며 모든 종류의 GE 시리즈 90-70 IC697 PLC 모듈을 수용합니다.

GE IC697CHS791 9 슬롯 표준 래크에는 래크의 전원 공급 모듈이 연결된 모든 모듈 슬롯의 왼쪽에 전원 공급 연결 장치가 있습니다.전원 공급은 AC 공급 또는 DC 공급이 될 수 있습니다이 랙은 또한 다른 랙에 연결 될 수 있으며 확장 된 I / O 응용 프로그램 설정에서 전원 공급을 공유 할 수 있습니다.그리고 이 연결은 GE 전원 공급 확장 케이블 키트로 가능해졌습니다.IC697CHS791 9 슬롯 랙은 I/O 버스에서 0.5 Amp 전류를 필요로 합니다. 이 모듈은 기계적인 키로 고정되어 있습니다.장소에 키로 묶여있는 모듈은 필요한 경우 제거 할 수 있습니다., 그러나 키를 사용하면 너무 쉽게 제거되거나 잘못된 슬롯에 설치되거나 잘못된 모듈을 교체하는 데 사용됩니다.
