| 원래 장소: | 미국 |
| 브랜드 이름: | GE |
| 모델 번호: | IC697CGR935 |

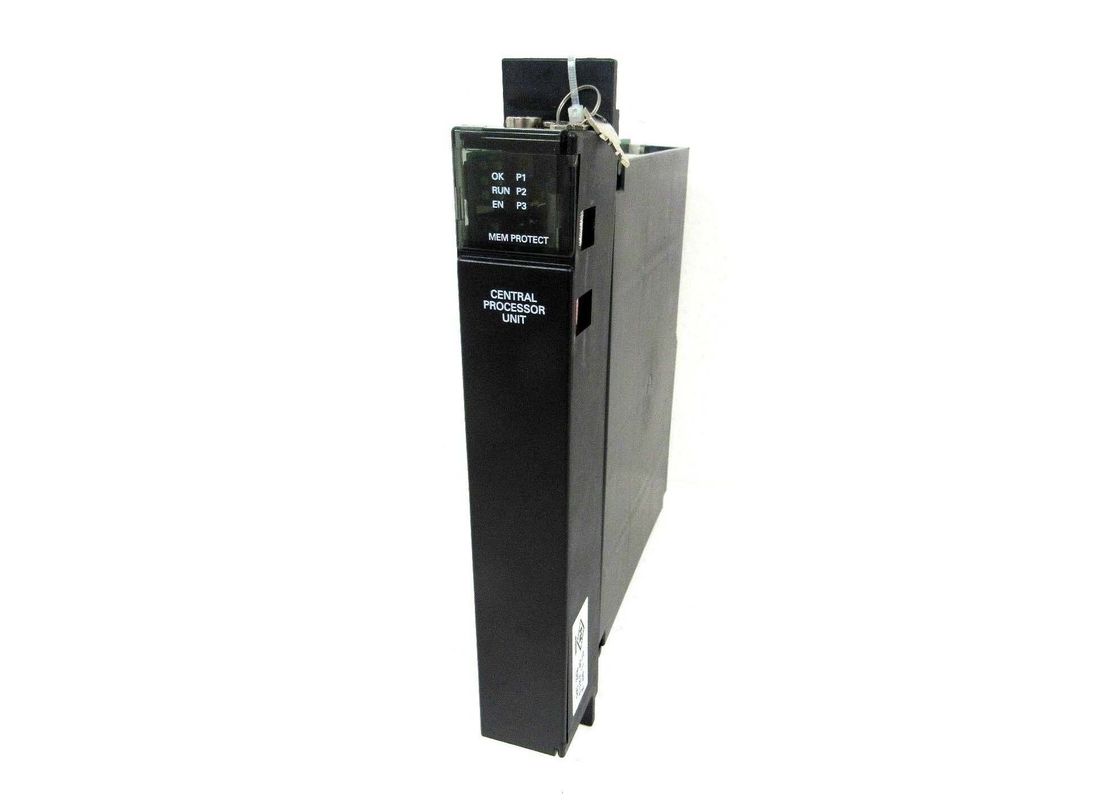

IC697CGR935 모듈은 GE Fanuc 시리즈의 1슬롯 컨트롤러로, CPU 이중화 애플리케이션에 필수적인 변동점 계산을 허용합니다. 컨트롤러로는 이중화 시스템의 IC697CGR935 모듈이 사용됩니다. IC697CGR935를 사용할 때 주의해야 할 두 가지 제어 방법이 있습니다. GHS 프로세스에서는 하나의 중복 컨트롤러가 있는 여러 개의 단일 버스 네트워크가 각 동기화된 PLC에 사용됩니다. GDB 프로세스를 사용할 때, 동기화된 각 PLC의 단일 또는 이중 버스와 함께 여러 I/O 네트워크가 사용됩니다. 각 제어 방법은 쉽게 활성화되어 어려움 없이 사용할 수 있습니다. IC697CGR935 모듈에서는 메모리 보드가 데이터를 전달하고 프로그램 메모리가 모듈에 포함되어 있습니다. IC697CGR935는 원격으로 작동하거나 3위치 RUN/STOP 스위치로 작동할 수 있습니다. 모듈 전면에는 CPU 상태를 나타내는 LED가 있습니다.
해당 프로그래머블 컨트롤러 설치 및 상시 대기 CPU 이중화 매뉴얼을 참조하지 않고 IC97CGR935 모듈 설치를 시도해서는 안 됩니다. 배터리는 모듈의 배터리 커넥터 중 하나에 연결되어야 합니다. 키 스위치는 MEMORY PROTECT OFF 위치에 있어야 하며 랙 전원이 없어야 합니다. 모듈이 랙 0의 슬롯 1에 설치되면 전원이 켜집니다. IC697CGR935 모듈의 전원이 켜져 있음을 나타내기 위해 상단 LED가 깜박여야 합니다. 진단이 효과적으로 완료되면 왼쪽 상단 LED는 계속 켜져 있고 두 번째 및 세 번째 LED는 꺼집니다. 네 번째 LED인 MEMORY PROTECT LED는 키 스위치가 꺼짐 위치에 있으므로 꺼집니다. 이제 CPU에 대한 프로그래밍이 준비되었습니다. CPU는 키 위치에 관계없이 프로그래밍할 수 있습니다. 프로그램이 확인되면 토글 스위치를 적절한 작동 모드에 배치할 수 있습니다.
| 모듈 유형: | 단일 슬롯 CPU |
| 작동 온도: | 0~60°C(32~140°F) |
| 배터리 수명: | 20°C(68°F)에서 5년 |
| 입력 및 출력: | 각각 12K(모든 혼합) |
| 직렬 포트: | 3 |
| 현재 필수: | 3.1A(공칭) |
|
배터리 유통기한 기억력 유지 |
5 20세영형C (68영형 에프) 6 적용되지 않은 명목 개월 수 힘. |
| 5V 버스에서 필요한 전류 | 3.1A(공칭) |
| 작동 온도 |
0~60영형C (32영형F~140영형에프);70 CFM 강제 공기 필요 0~50영형C (32영형F ~ 122영형에프);강제 통풍 없이 |
|
시간 시계 정확도 경과 시간 시계(내부 타이밍) 정확도 |
" 하루 3.5초 최고 " .01% 최고 |
|
직렬 포트 포트 1: RS-232 호환 포트 2: RS-485 호환(옵토커플러 절연) 포트 3: RS-485 호환(절연되지 않음) |
프로그래머 직렬 연결 또는 기타 직렬 장치. 지원되는 프로토콜: SNP 슬레이브만 |
