| 원래 장소: | 미국 |
| 브랜드 이름: | GE |
| 모델 번호: | IC697CGR772 |

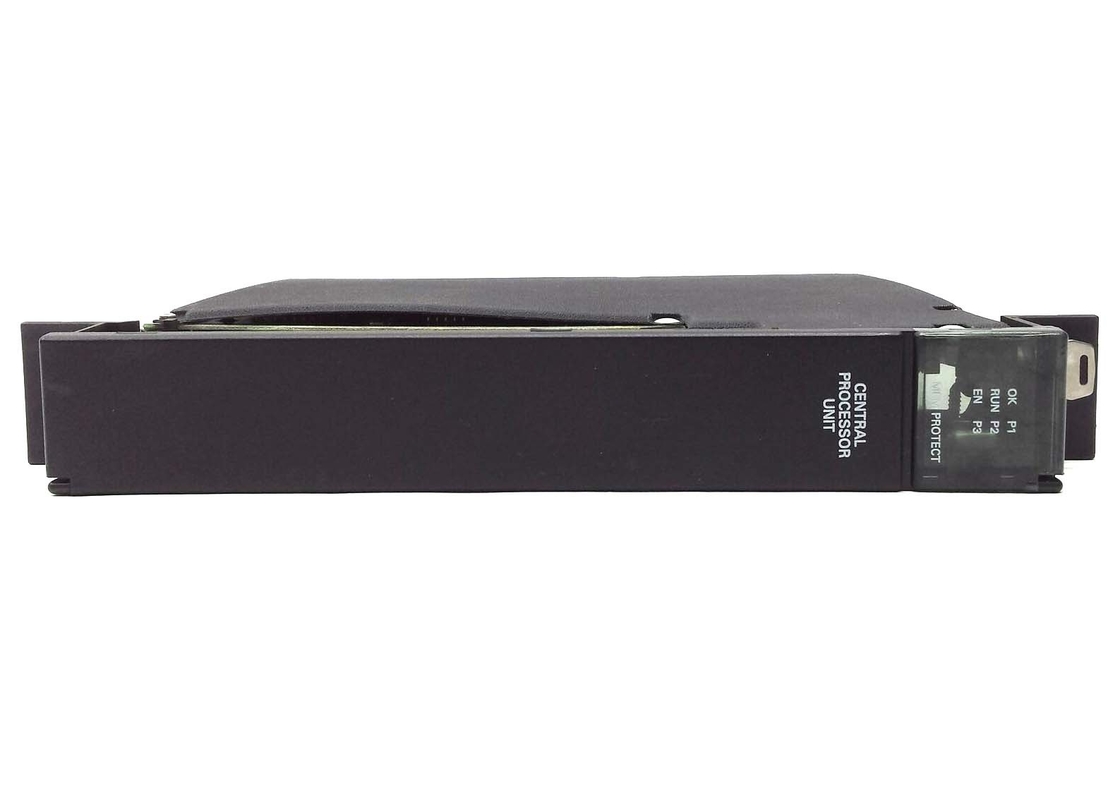

IC697CGR772는 GE Genius 시리즈의 핫 스탠다비 듀얼 버스 CPU 제어 모듈이다.IC697CGR772 모듈은 하나의 슬롯 컨트롤러로 설계되어 CPU 과잉 애플리케이션에 대한 변동적인 의무 포인트 계산을 허용합니다.마이크로소프트 디스크 운영 체제에 의해 설계 및 프로그래밍 된 IC697CGR772는 기계의 실시간 제어 및 재료 처리 시스템을 달성 할 수 있습니다.IC697CGR772 모듈은 스마트 옵션 또는 배후 플레인에 대한 I / O와 모듈과 연결래크에 장착된 것입니다.
IC697CGR772 모듈은 3 위치 스위치로 설계되어 있으며 연결된 프로그래머와 소프트웨어에 의해 원격으로 작동 할 수 있습니다.설정된 데이터는 암호를 사용하여 또는 메모리를 보호 키스 스위치를 사용하여 잠금 할 수 있습니다보호 된 위치에서 구성 된 데이터는 버스 송신 모듈에 연결 된 프로그래머에서만 변경 할 수 있습니다.IC697CGR772 모듈의 일곱 LED는 CPU 상태를 표시합니다.IC697CGR772 모듈은 고립 된 소스로 공급되며 리?? 배터리로 외부 전원 옵션을 위해 5VDC입니다.리?? 배터리 는 전력 이 끊어질 때 데이터 와 프로그램 메모리 를 보존 한다. 새로운 배터리는 오래된 배터리를 제거하기 전에 연결해야합니다. OK LED가 계속 작동하지 않을 때 낮은 배터리가 표시됩니다.
모듈의 메모리 보드는 IC697CGR772의 필수적인 부분이다. 메모리 보드는 512 Kbyte의 배터리 지원 CMOS RAM을 보유하고 있다. 오류가 발생하면,그들은 메모리 보드를 통해 제공되는 CPU 루틴을 통해 CPU에 전달됩니다IC697CGR772 모듈에 세 개의 일련 포트가 있습니다.이 포트에 연결 IC697CGR772 모듈의 앞을 통해 액세스 할 수 있습니다.
기술 사양
| 모듈 타입: | 단일 슬롯 CPU |
| 작동 온도: | 0~60°C (32~140°F) |
| 배터리 유효기간: | 20°C (68°F) 에서 5년 |
| 입력과 출력: | 각각 2048 |
| 일련 포트: | 3 |
| 전류 필요: | 3.1 명소 암페어 |
|
배터리 유효기간 기억 유지 |
200C (680F) 에서 5년 사용된 전력 없이 6개월 |
| 5V 버스에서 필요한 전류 | 3.1 명소 암페어 |
| 작동 온도 | 0~600C (320F~1400F) |
|
낮 시간 시계 정확성 지난 시간 시계의 정확성 (내용 시계) |
" 하루 최대 3.5초 " 0.01% 최대 |
|
일련 포트 포트 1: RS-232 호환 포트 2: RS-485 호환 (오프토커플러 격리) 포트 3: RS-485 호환 ( 격리되지 않습니다) |
프로그램러 시리즈 첨부장치 또는 다른 시리즈 장치 지원된 프로토콜: SNP Slave만 |
