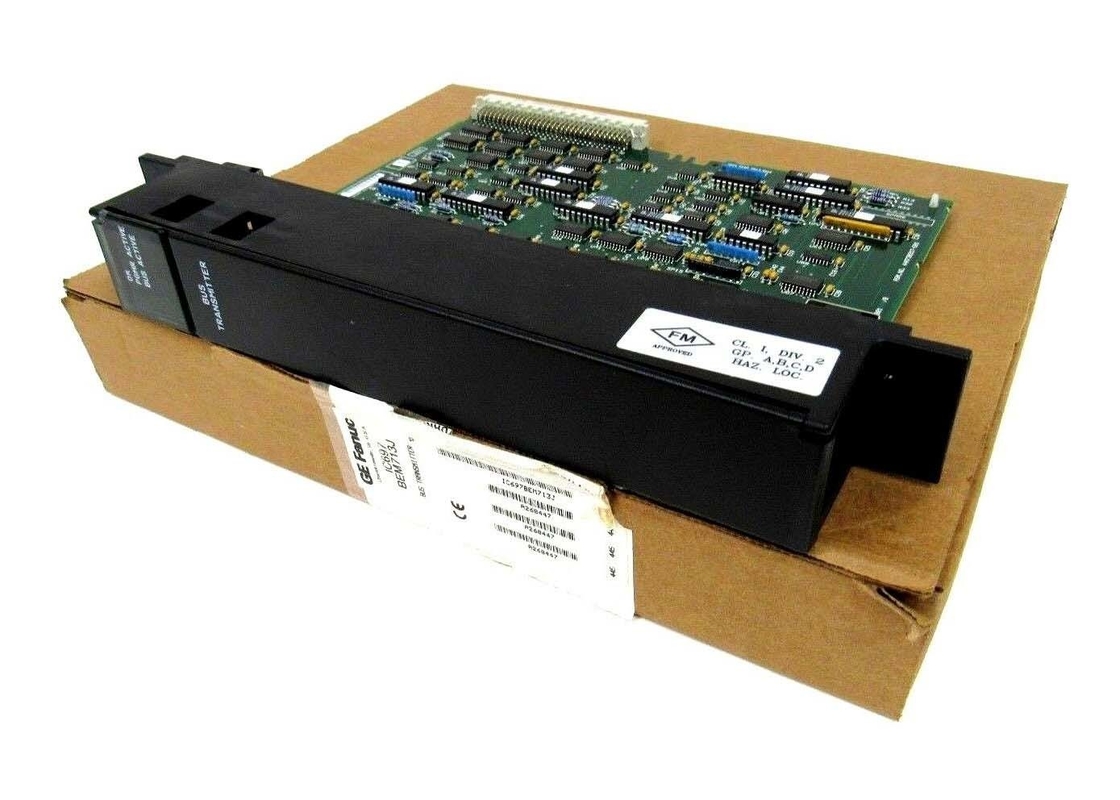

GE 파눅 IC697BEM713, 버스 전송기 모듈, 500 킬로바이트 / Sec

GE 파눅 IC697BEM713, 버스 전송기 모듈, 500 킬로바이트 / Sec

제품 설명

IC697BEM713은 GE 파눅의 제조된 시리즈 90-70으로부터의 버스 전송기 모듈 (BTM) 입니다. IC697BEM713 모듈은 시스템이 추가적 모듈을 요구할 때 주요 CPU 랙으로부터 확대를 허락합니다 (최고 7이 IC697 PLC 랙을 추가했습니다). 고성능 병행 프로그래밍 기능은 중요한 특징입니다. 덧붙여, 이 BTM은 배열하고, 감광 스위치의 사용을 요구하지 않기 쉽습니다.

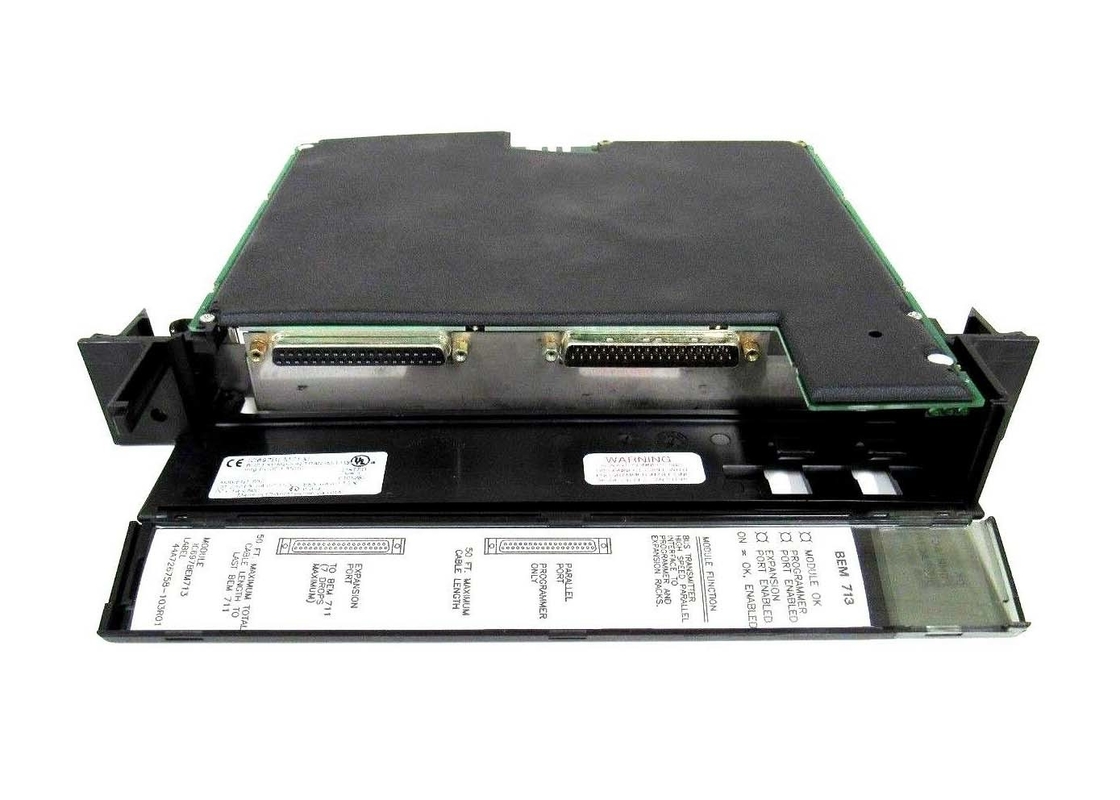

IC697BEM713 모듈은 단일 슬롯에 거주하고, 2 연결기, 확장 랙에 브엠에스를 통해 daisy-chained 방식 배열을 위한 프로그램 작성 장치와 하단 커넥터에 첨부하기 위한 상단 커넥터를 가지고 있습니다. 버스 전송기 모듈은 MS-DOS 또는 윈도우 프로그래밍 소프트웨어 구성 기능을 사용하여 구성되어야 합니다.

리드된 상태 (3)는 공항과 / 또는 모듈에 대한 문제를 사용자에게 경고합니다. 최고 모듈 OK LED는 CPU 소프트웨어가 BTM 구성을 완료하고, 각각 시스템 확장 랙을 득표했을 때 ON을 보여줄 것입니다. 그것은 이러한 상태가 충족되지 않는 꺼짐 상태를 분사할 것입니다. 중앙 프로그래머 공항은 LED를 가능하게 했고 프로그래머와 PLC를 보여주기 위해 ON을 명멸시키거나 보여줄 수 있는 것은 통신. 그것은 그들이 통신하고 있지 않을 때 꺼짐 상태를 분사할 것입니다. 최저 확장 포트는 LED를 가능하게 했고 확장 버스의 상태를 보여줍니다. 이 LED는 그들이 전혀 그렇지 않으면 BTM이 버스 수신기 모듈 또는 꺼짐 상태와 통신하고 있는 ON에 놀랄 수 있습니다.

IC697BEM713을 설치할 때, 사용자는 참조로서 적절한 프로그래머 제어기 설명서를 가지고 있어야 합니다. 전원은 시작하기 전에 꺼짐 상태여야 합니다. 일단 모듈이 주요 CPU 랙에 설치되면, 전원은 제조될 수 있습니다. 그러나 모듈이 슬롯 1에 설치될 수 없다는 것에 주목하는 것이 중요합니다. 그것은 어떠한 IC697 인터럽트 소스 모듈의 권리에 설치되어야만 합니다.

IC697BEM713에 대하여

GE 파눅 IC697BEM713 모듈은 시리즈 90-70으로부터 버스 전송기 모듈입니다. 그것은 추가적 모듈이 시스템에서 요구될 때 주요 락으로부터 확대를 허용합니다. IC697BEM713 모듈은 추가적 7 IC697 PLC 랙에 확장을 고려합니다. IC697BEM713 모듈은 또한 프로그램 작성 장치에 의해 사용될 수 있는 주변 기기를 제공합니다. IC697BEM713 모듈은 원 슬롯을 랙에서 차지합니다. IC697BEM713 모듈 위의 2 연결기가 있습니다 : 위 위의 연결기는 프로그램 작성 장치와 연결대서 제공되고 바닥 위의 연결기가 버스 수신기 모듈을 통하여 확장 랙에 디이지 체인 구조를 고려합니다. IC697BEM713 모듈은 시스템 백플레인으로부터 5 볼트 직류전압을 요구하고 그것이 경향의 1.4 Amps를 끌어냅니다.

프로그래머 인터페이스를 위한 상술은 초당 500 킬로바이트의 자료 비율과 50 피트의 최대 지원 케이블 길이를 포함합니다. 확장 인터페이스를 위한 상술은 또한 두번째 자료 비율 당 500 킬로바이트와 50 피트의 최대 케이블 길이를 포함합니다. IC697BEM713 모듈은 CPU에 대하여 준비되는 슬롯 1에서를 제외하고 주요 락에서 어떠한 슬롯에도 설치될 수 있습니다. 랙 전원은 모듈 설치에 이전이어 꺼져야 하고 그것이 모듈이 랙에 설치되는 후에 켜질 수 있습니다. 3 녹색 LED는 상태 정보를 게시하기 위한 모듈에 제공됩니다. 최고 LED는 CPU 소프트웨어가 IC697BEM713 모듈의 전원공급 구성을 완료하고, 시스템에서 모든 확장 랙을 득표했을 때 켜집니다. 최저 LED는 확장 버스의 상태를 드러냅니다. 중앙 LED는 PLC와 프로그래머가 통신하고 있을 때 계속 있거나, 놀랍니다.
