| 브랜드: | GE 파눅 | 모델: | IC697ALG230 |
|---|---|---|---|
| 시리즈: | 시리즈 90-30 | 제품 종류: | 기본 변환기 모듈 |
| 입력: | 8개의 차동 입력 | 전압 입력 범위: | -10~+10V |
| 전원 입력 범위: | 4 내지 20 ｍÅ | 업데이트율: | 2.4-2.8ms |
| 강조하다: | 하락은 토대 컨버터 Module,20mA 토대 변환기 모듈,GE 파눅 IC697ALG230을 바꿉니다 |
||

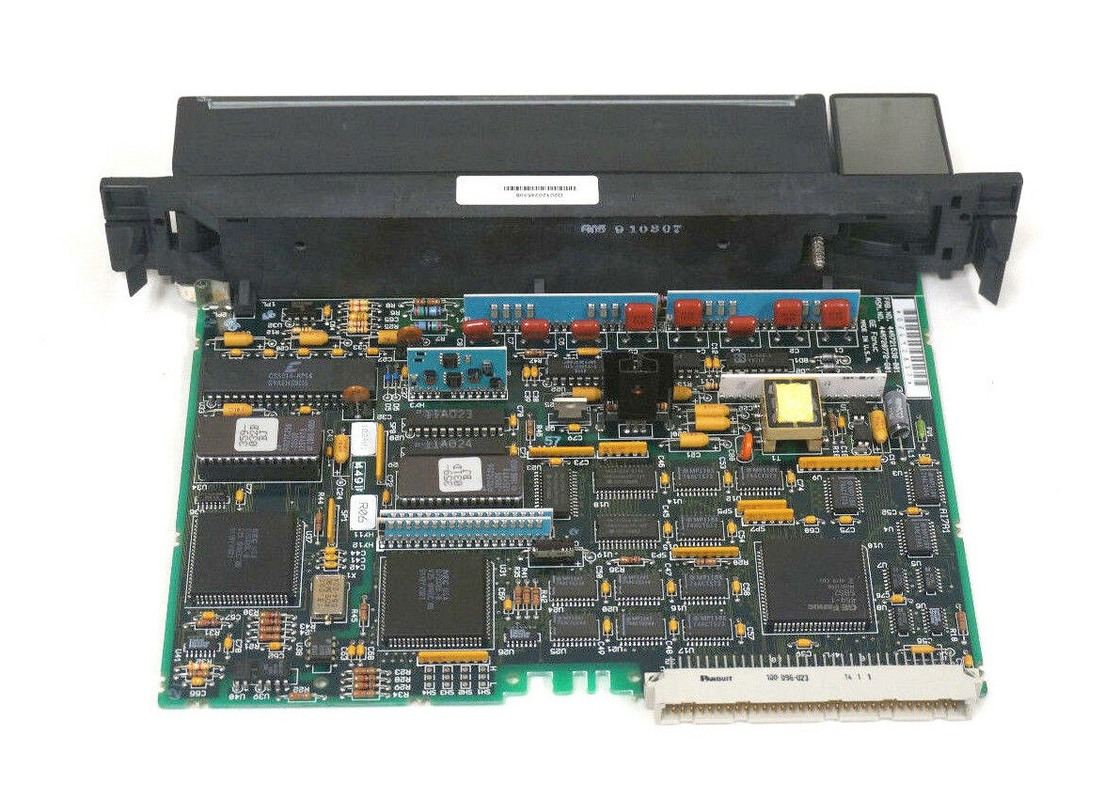

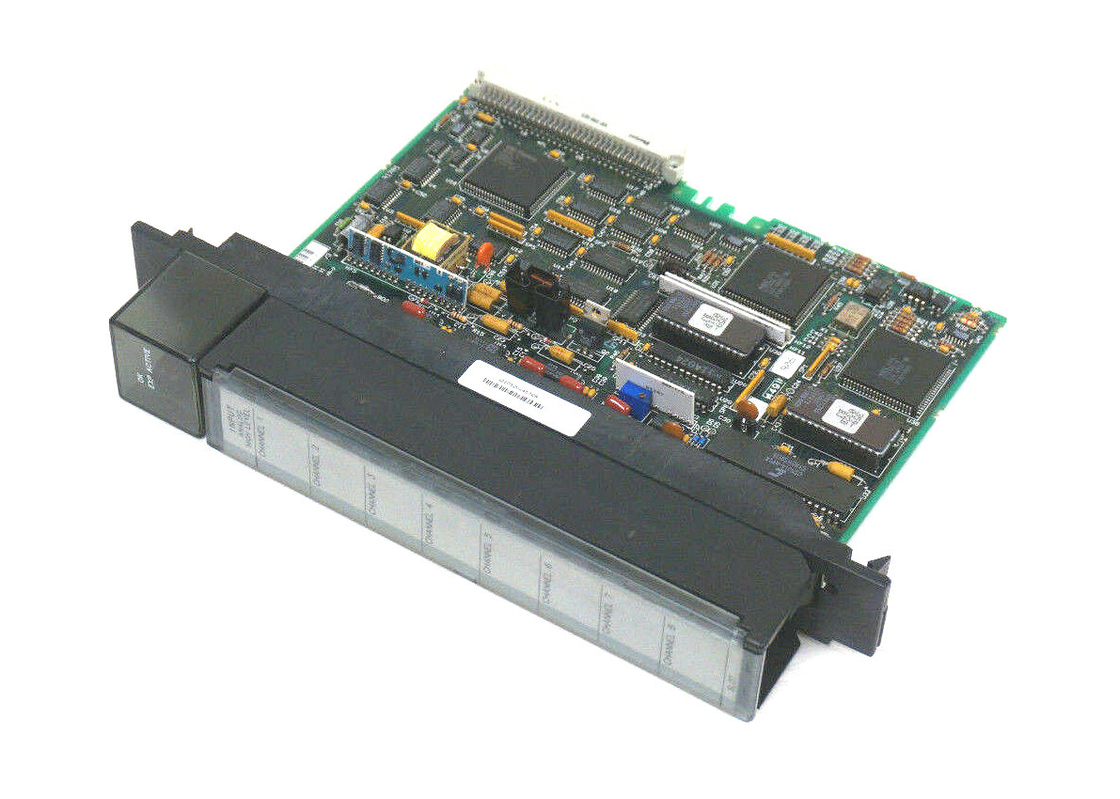

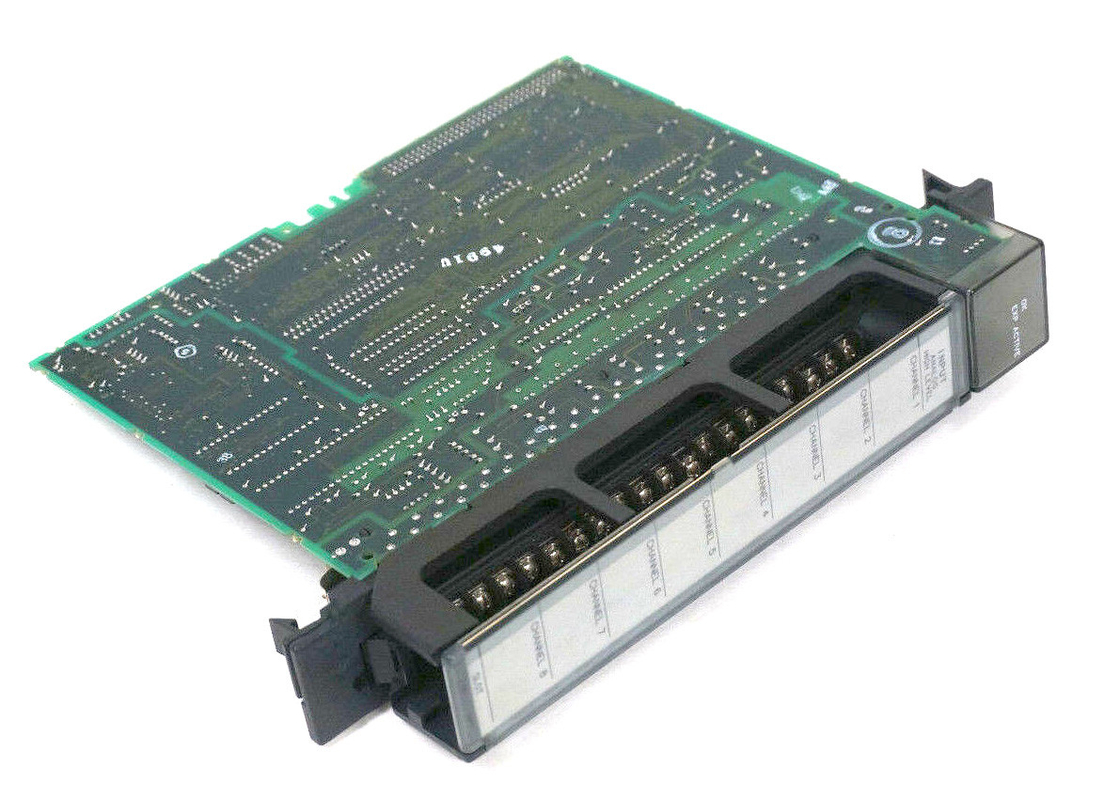

IC697ALG230는 GE 시리즈 90-30의 전류 확장 모듈과 결합할 수 있는 기본 변환 모듈입니다. 완성된 아날로그 서브시스템에는 기본 변환기와 확장 모듈이 포함됩니다.하지만, 기본 변환기 IC697ALG230는 전류 또는 전압에 개별적으로 구성 가능한 8 개의 차차 입력을 가지고 있습니다.기본 변환기는 전체 규모에서 최대 10 볼트의 양극적 또는 일극적 아날로그 입력을 수용또한, 기본 변환기는 필요에 따라 4 ~ 20 밀리 앰프 전류 루프 신호를 수용합니다. 모듈의 각 입력 채널에 개별 사용자 스케일링도 있습니다.이 단위와 구성하는 점퍼 또는 DIP 스위치가 없습니다, 빠른 업데이트 속도는 기본 변환기에 일반적입니다. 구성은 Windows 또는 MS-DOS 소프트웨어 기능으로 간단합니다.
IC697ALG230 모듈은 CPU 사용 또는 VME 백플레인을 통해 아날로그 입력에 액세스하는 다른 컨트롤러를 위해 입력값을 디지털 형태로 변환합니다. 변환 된 모든 데이터는 2 ′′s 콤플렉트로 표시됩니다.기본 변환기는 14 비트 해상도입니다과잉 샘플링 및 평균 기법은 이 해상도를 더욱 향상시킬 수 있다. 모든 입력값은 일시적이고 일정 상태의 과압 조건으로부터 보호된다.아날로그 입력을 통해 AI 참조 비율은 프로그래밍 컨트롤러에서 이용됩니다, 현재 최대 8,000 단어의 메모리가 사용 가능하지만 각 입력 채널은 16 비트의 %AI 메모리의 한 단어를 사용하도록 설정되어 있습니다.MS-DOS 또는 Windows 소프트웨어의 구성 기능을 사용하여 구성이 완료됩니다또한, 필드 배선 제거 가능한 터미널 보드를 위해 만들어집니다. 모듈은 올바르게 교체하기 위해 기계적으로 키됩니다.I/O 레퍼런스는 사용자가 설정할 수 있어 점퍼나 DIP 스위치의 필요성이 없어집니다..
| 전압 입력 범위: | -10~+10 볼트 |
| 현재 입력 범위: | 4~20mA |
| 캘리브레이션 | 공장 설정 10 볼트 +/- 2mV |
| 입력 번호: | 8개의 디ферен셜 입력 |
| 모듈 타입: | 기본 변환기 |
| 전력: | + 5 볼트 |
| 입력 범위: | 전압: 10V ~ +10V 전류: 4 ~ 20 밀리암프 |
| 결의: | 기본 확장 (16 비트) 전압에서 LSB 단계당 312.5 마이크로 볼트 전압 4 ~ 20 mA에서 LSB 단계당 0.5 마이크로 앰프 전압 전압 전압 16 비트 이상의 코드 부족 전압에서 14 비트 이상의 코드 부족 현상 NOTE:사용자 스케일링은 사용 된 요인에 따라 하위 2 또는 3 비트에서 건너뛰어 코드를 도입 할 수 있습니다.. |
| 정확성: 캘리브레이션 |
기본 변환기 모듈에서 공장 정식 전용량 = 10 볼트 ± 2 밀리 볼트. 25°C (77°F) 에서 최대 오류는: 기본 변환기 전압, 전용량의 ± 0.01%, 기본 변환기 전류의 ± 0.02%, ±전체 크기의 05%, 값의 ±.1% 확장기 전압, 전체 값의 ±.03%, 값의 ±.02% 확장기 전류, 전체 규모의 ±0.07%, 값의 ±.1% |
| 기본 변환기 | 0과 긍정적 인 전체 스케일 (사용자 스케일링 전에) 값을 위해 지속적으로 자동 캘리브레이션. 일반적으로 필드 캘리브레이션이 필요하지 않습니다. 제로 조정이 없습니다.기본 변환기에 있는 트림팟은 10V 입력에서 전체 규모 값을 조정. 비중있는 응용 프로그램 이 고령화를 보상하기 위해 재설정 될 수 있습니다 참조. |
| 정확성: 선형성 | 전체 음수에서 양수 범위에서 전체 규모의 ± 0.02%. |
| 온도 계수 | ±5PPM/°C 전형적인 ±15PPM/°C 최대, 전압 ±30PPM/°C 최대, 전류 |
| 입력 저항: | 전압 입력: DC AC 임피던스에서 10 메고엄 이상, 0.47 mfd 콘덴서와 함께 시리즈로 20K 오엄. 전류 입력: 250 오엄, 0.1% 정밀 션트 |
| 일반 모드 거부: | 전압 범위 - ANLGCOM 터미널에 대한 피크 신호 입력은 +13~13 볼트 사이여야 합니다. |
| 감수성: | 위의 한계 내에서 일반적인 모드 신호에 대한 반응은 일반적으로 70 dB CMRR이며, 10 볼트 일반적인 모드에서 0V 입력을 위해 0.02% 풀 스케일 판독에 해당합니다. 참고:일반적인 모드 범위를 초과 한 연속 입력 신호는 알람을 유발하지 않고 비정상적인 변환을 초래할 수 있습니다.. |
| 교차 음성: | 베이스 컨버터 모듈의 고속 입력은 인접 채널 간의 상호 작용을 나타낼 수 있습니다. 이것은 일반적으로입니다.영향을 받는 입력값과 인접한 채널 입력값 사이의 차이 04%이 효과는 인접 채널에 비슷한 레벨의 입력을 배치하여 최소화 할 수 있습니다. 확장기 입력 채널 사이에 측정 가능한 상호 작용이 없습니다. |
| 전환율: |
베이스 컨버터 입력은 모든 8개의 채널에 대해 대략 2.4ms에서 2.8ms (최대) 에 걸쳐 순차적으로 업데이트됩니다. 베이스 컨버터 입자의 각 스캔 동안 한 개의 확장기 입력이 업데이트됩니다.엑스펜더 업데이트 사이의 시간 = 44.8 x Nms (N = Expander 모듈의 수) |
| 반응 시간: |
각 입력에는 100 라디안/초 (0.01초) 절단으로 낮은 통과 필터가 있다. 베이스 컨버터 입력 채널에 있는 디지털 필터는 450 라디안/초에서 두 번째 극을 추가한다.표본 및 보유는 완전한 해상도를 유지정해진 정확도로 0에서 전체 스케일 단계 입력에 대한 설정 시간은 다음과 같습니다. 50.0% 30 밀리초 10.0% 42 밀리초 00.5% 51 밀리초 00.1% 67 밀리초 |
| 입력 보호: | VME 배면에서 분리 된 입력 - 그러나 입력 채널 사이에는 아닙니다. 그러나 아래에 나열 된 수준까지 과전압으로부터 보호됩니다. |
| 충동: | 일반적으로 1000 볼트까지의 정상 모드 덤핑 링 파동에 영향을받지 않는 입력. 2500 볼트까지의 일반 모드 또는 가로 모드 픽은 손상을 일으키지 않습니다.하지만 경우에 따라 잘못된 데이터를 유발할 수 있습니다.. |
| 연속 초전압: |
입력은 일반적인 모드 또는 정상 모드 120 VAC 또는 125 VDC 장애를 적어도 1 분 동안 견딜 수 있습니다. 더 긴 시간은 입력 전류 제한 저항을 손상시킬 수 있습니다. 피해는 영향을 받은 입력에만 제한됩니다. |
| 전력 요구 사항: | |
| 랙 백플레인 |
기본 변환기 최대 0.8A (4 와트) 에서 +5 볼트 각 엑스펜더 모듈에 대해 0.4A (2W) 에서 +5 볼트 |
| 필드 사이드 | 모듈에 전원이 필요하지 않습니다. 그러나 4 ~ 20 mA 입력 전류는 사용자 공급이 필요합니다. |
