모듈 시리즈 90-30을 배치하는 GE 파눅 IC693APU301 단일축

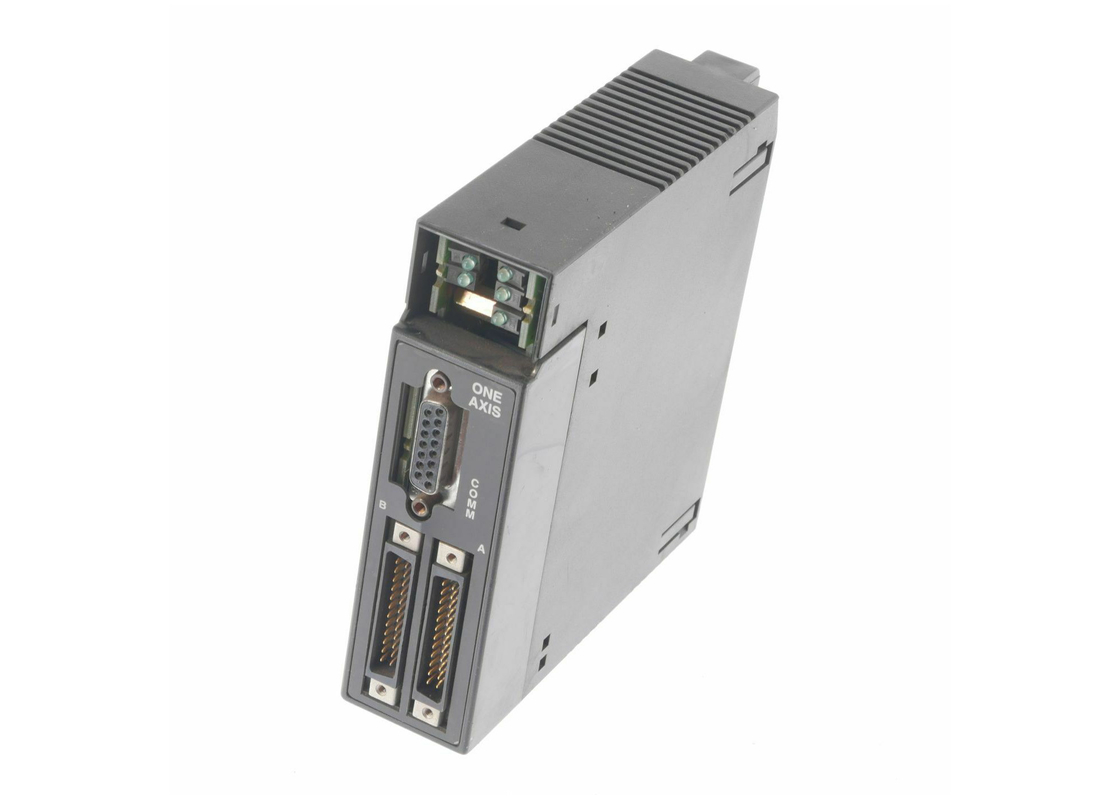

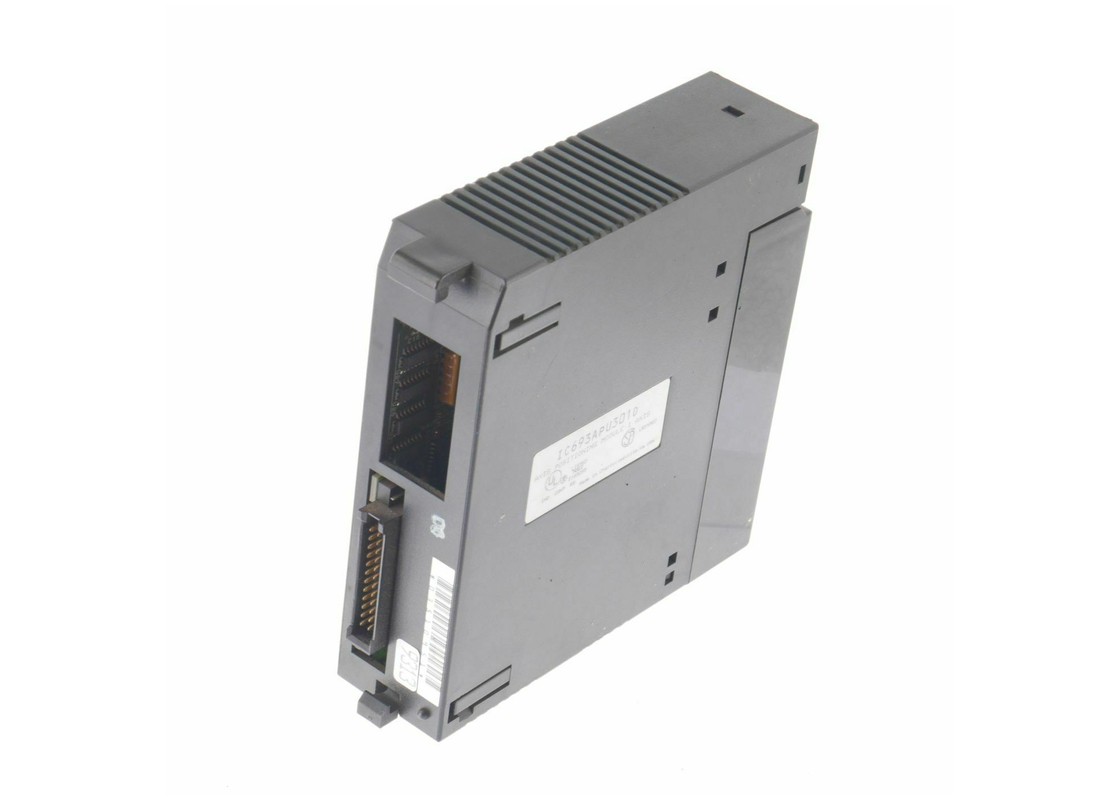

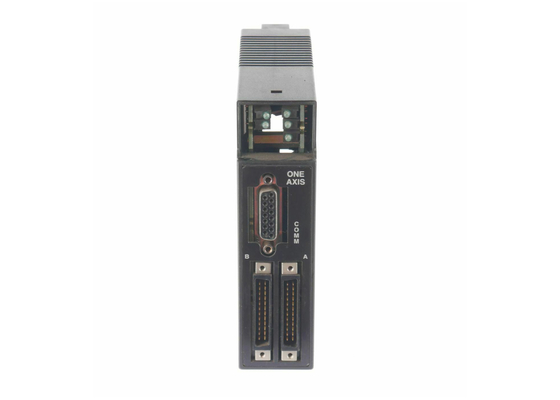

GE 파눅 IC693APU301, 단일축 위치모듈, 시리즈 90-30

제품 설명

IC693APU301은 GE 시리즈 90-30을 위해 단일축 위치모듈 (APM) 입니다. 이동 친구 APM은 사용하기 위한 단순한 것, 완전히 프로그램 가능한, 지적 운동제어 모듈입니다. 시리즈 90-30 PLC에 대해 특히 만들어져 이 주축 위치모듈은 PLC 사용자 혼합 고성능이 한 개의 결합 시스템에서 기능을 해결하는 PLC 논리로 통제하게 합니다. IC693APU301은 사용자의 요구에 따라 또한 표준 또는 추종자 방식에 쉽게 잘 믿습니다. 표준 모드는 사용자가 PLC 논리가 기능을 해결하면서 고성능 운동 제어를 섞도록 합니다. 덧붙여, 추종자 모드로, 고성능 전자 기어는 계속적 주인 / 종속 응용이 가능합니다. 사용자가 선택하는 옵션이 쉽게 일 수 있는 어느 것이든지 적절한 소프트웨어와 셋업된 구조를 통해 선택했습니다.

시리즈 90-30과 IC693APU301은 APM이 둘다 드라이브와 기계에 직접 의사 소통을 모두 취급하면서 통합된 제어 패키지로 함께 작동합니다. PLC는 자동적으로 테이블과 APM 사이에 자료를 이동시킵니다. 덧붙여, PLC는 시스템 이내에 운영을 제어하고 모니터링할 수 있는 O/I를 연결시킬 방법을 제공합니다. 이 APM은 어떤 시리즈 90-30 CPU 또는 멀리 있는 밑판 또는 사용을 위한 확장에 설치될 수 있습니다. 내장된 CPU에 대해, 세 APM 모듈에 그리고 모듈 CPU에 대해, 최고 8이 추가될 수 있다고 위로 덧붙라는 것은 가능합니다. 덧붙여, 다수 모션 프로그램은 정확한 소프트웨어 패키지로 APM에서 만들어지고 저장될 수 있습니다. 버스아프로 소프트웨어의 사용은 권고됩니다. APM 면판은 서보 기구에 의한 연결을 위한 고밀도의 2시 24분 핀 연결기를 가지고 있습니다. 쉽 배선하는 것 만들기 위해, 각각 연결은 더 케이블이 24 핀 입출력 연결기와 케이블과 디-형의 25 핀 단자 블록으로 구성되면서 약식 전보 단자 블록을 통하여 만들어집니다. 다양한 컨넥터 키트는 명령이 가능합니다.

IC693APU301 모듈은 GE 파눅으로부터 1 주축을 배치하는데 사용될 수 있는 축 배치 모듈입니다. 그것은 GE 모듈의 시리즈 90-30 선에서 설계되고 제조되었습니다. IC693APU301 아슈스-포지션링 모듈은 완전히 프로그램 가능하고 그것이 사용하기 쉽도록 설계됩니다. 이 모듈에서 서보 루프는 업데이트하기 위한 1 밀리초만을 가지고 갑니다. IC693APU301 아슈스-포지션링 모듈이 사용하는 소프트웨어는 버전 1.1에서 버스아프로 소프트웨어이거나 더 뒤입니다. 이 모듈은 GE 일련 90-30 PLC 시스템의 일부로 사용되게 됩니다. IC693APU301 아슈스-포지션링 모듈이 지원할 수 있는 작동 모드는 표준 오퍼레이팅 모드와 추종자 작동 모드입니다. 추종자 작동 모드는 연속적인 응용을 그것의 전자 기어로 지원할 수 있습니다.

GE 파눅 일련 90-30 IC693APU301 축 배치 모듈은 그것이 작전 동안 설치되는 일련 90-30 PLC에 자동적으로 데이터를 이동시킬 수 있습니다. 이 모듈은 PLC에서 또한 CPU 밑판 또는 확장 밑판에 설치되어야 합니다. 331 일련 GE CPU는 IC693APU301 모듈과 같은 최고 8까지 축 배치 모듈을 1 PLC 시스템에 지지할 수 있고 최고 3까지 축 배치 모듈이 시스템에서 1 밑판에 설치될 수 있습니다. IC693APU301 아슈스-포지션링 사령선은 PLC의 주축의 정밀 위치를 발견하고 명령 또는 지원서의 프로그래밍에 의해 요구되는 위치와 그것의 위치를 비교하기 위해 논리를 사용합니다. 이 모듈은 그것이 제어하는 주축 사이에 인터페이스의 역할을 합니다고 PLC 시스템.

IC693APU301을 위한 기술적 요구
