제품 상세 정보:
결제 및 배송 조건:
|
| 브랜드: | GE 파눅 | 모델: | IC693PWR331 |
|---|---|---|---|
| 시리즈: | 시리즈 90-30 | 상품 종류: | 전력 공급 모듈 |
| 전압형: | DC | 공칭 전압: | 24 볼트 DC |
| 동작 전압: | 38 내지 56 볼트 DC | 직렬 포트: | RS485 포트 |
| 표준: | CE와 UL | 보증: | 1년이요 |
| 강조하다: | 28.8 VDC 고용량 전원 공급 장치,고용량 전원 공급 장치 RS485,GE FANUC IC693PWR331 |
||

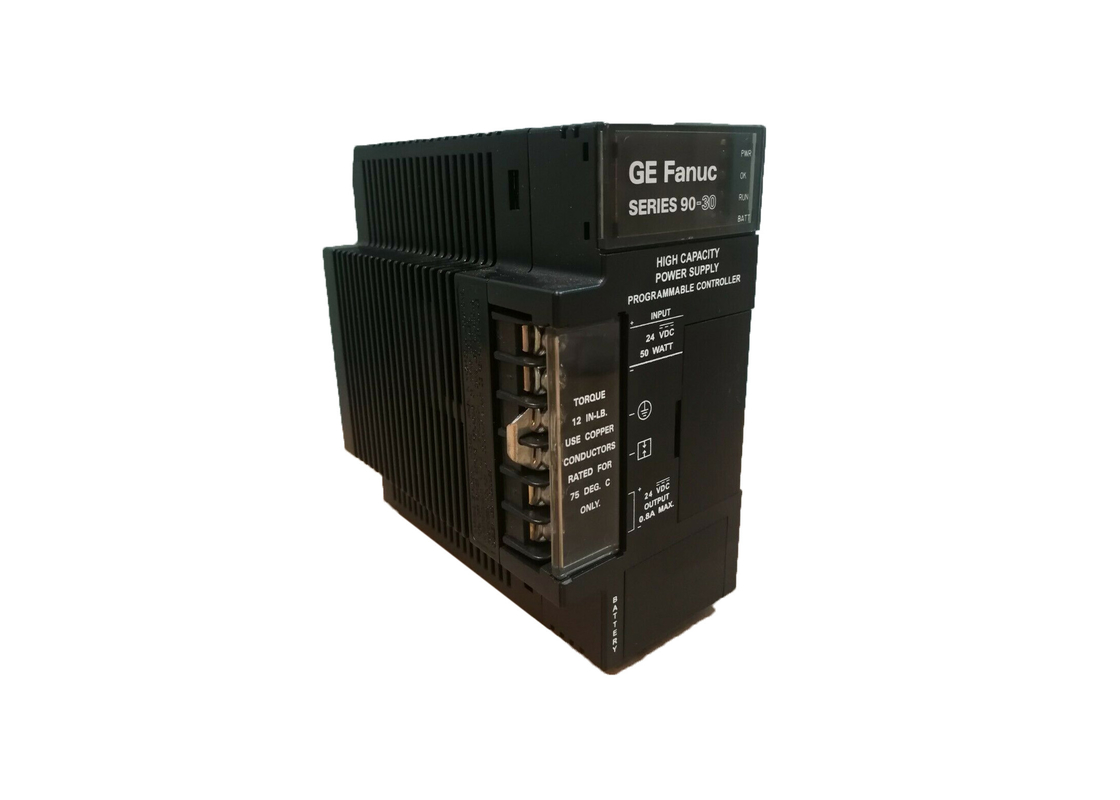

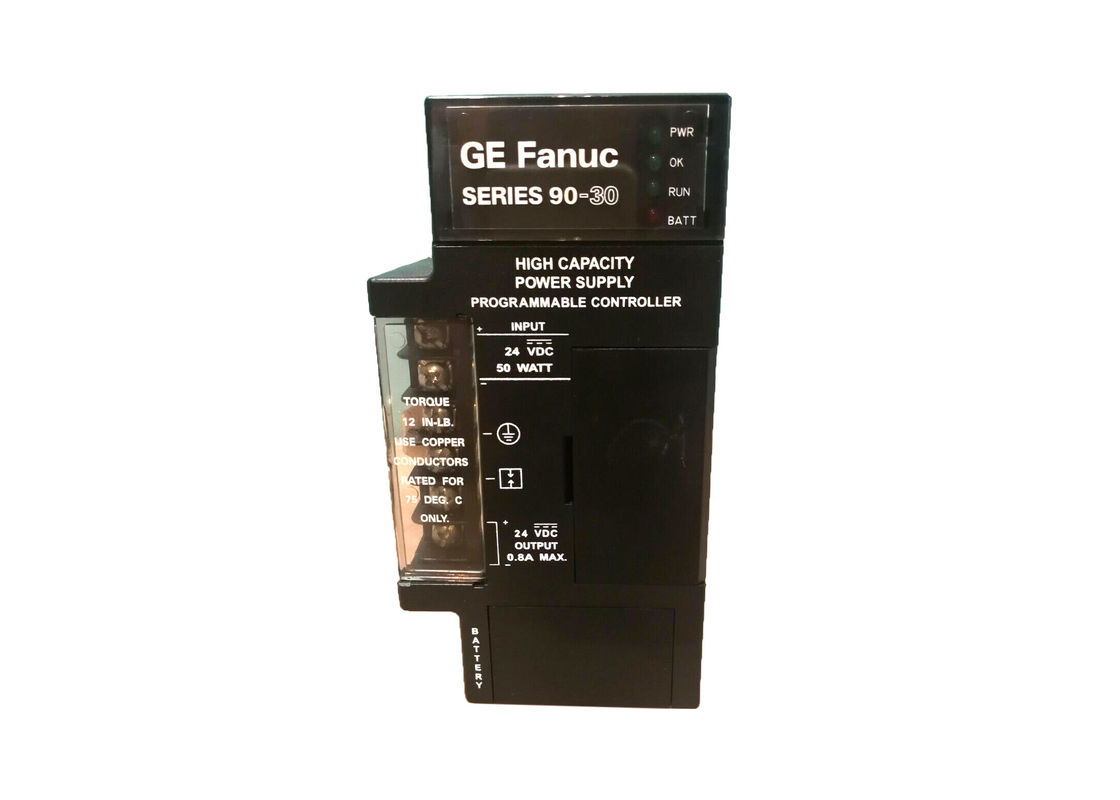

GE 파눅 IC693PWR331은 대용량 전원 공급기입니다. 이 시리즈 90-30 유닛은 DC 입력을 도망칩니다. 그것은 30 와트 넓은 범위를 가지고, 24 VDC 명목상 입력을 위해 설계됩니다. 표준 공급에 의해 제공되는 것 보다 +5V 전류용량 이상을 요구하는 적용에서 사용되면, IC693PWR331 전원 공급기는 모든 30 와트가 그것의 +5 Ｖ 생산으로부터 소비될 수 있게 허락할 것입니다.
대는 2 VDC에서부터 30 VDC까지 입력전압 범위를 받아들이고, 2 VDC만큼 낮게 입력 전압과 상술 이내에 모든 생산량을 유지할 수 있습니다. 이야기되면서, 전원 공급기가 8 VDC하로 초기 입력 전압으로 시작하지 않을 것입니다. 세개의 다른 출력은 이 공급으로부터 이용가능합니다. 가장 작은 것은 +5 VDC 출력입니다. 다른 2는 +24 VDC입니다. 이것들 중 하나는 전원 시리즈 90-30 출력 중계기 모듈 회로를 공급하는 +24VDC 중계기 전원 출력입니다. 지난 고립된 +24 VDC입니다. 일반적으로, 이 전원은 약간의 모듈에 의해 내부로 사용됩니다 ; 그러나, 그것은 또한 24 VDC 입력 모듈에 외부 전원을 공급할 수 있습니다.
사용자들은 이 유닛을 사용할 때마다 전원이 그들의 적용을 위해 필요했을 지를 산정할 수 있습니다. 시작되기 위해, 당신은 시스템에서 각각 개별적 모듈을 위한 총샌산량 동력 부하를 결정하여야만 합니다. 이러한 상술은 IC693 PLC 시리즈를 위한 설치 지침서에 이용할 수 있습니다. 다음에, 1.5까지 출력 전원을 증가시키세요. 이것은 당신에게 입력 파워 값을 줄 것입니다.
그리고 나서, 입력전류 요구를 산정하기 위해 작동원 전압에 의한 입력 전원을 분리하세요. 당신이 최대 입력 전류를 알고 싶을 때, 그것은 낮게 계량 투입 전압 (또는 그밖에 최적 추정값을!) 사용하도록 최고입니다. 이 계산을 할 때, 조업을 개시한 과전류 요구조건을 고려하세요. 그것은 또한 10-20%의 수익이 변화를 고려하도록 하도록 충고받습니다.
| 명목상 정격 전압 | 48 볼트 DC |
| 입력전압 범위 : | 38 내지 56 볼트 DC |
| 입력 전원 : | 전체 출력에 있는 50 Ｗ |
| 부하 용량 : | 30 와트 |
| 밑판에서의 위치 : | 가장 왼쪽 슬롯 |
| 통신 : | RS 485 직렬 포트 |
|
명목상 정격 전압 입력전압 범위 시작 실행 |
24 VDC
18 내지 30 VDC 12 내지 30 VDC |
|
입력 전원 유입 전류 |
전부하에 최대인 50 와트 * |
| 출력 전원 |
5 VDC : 30 와트 최대 ** 24 VDC 중계기 : 최대인 15 와트 24 VDC는 다음을 분리했습니다 최대인 20 와트 기록 : 3가 출력하는) 30 와트 최대 전부의 (모두 |
| 출력 전압 |
5 VDC : 5.0 5.2 VDC에 대한 VDC (5.1 VDC 명사 상당어) 24 VDC 중계기 : 19.2 28.8 VDC에 24 VDC는 다음을 분리했습니다 19.2 28.8 VDC에 대한 VDC |
| 보호하는 제한 과전압 : 과전류 ; |
5 VDC 출력 : 6.4 7 Ｖ에 5 VDC 출력 : 7 최대인 것 |
| 정체 타임즈 지 : | 10 부인 최저치 |
| 표준 | 데이터 시트, GFK-0867B, 또는 제품표준 동안 이후 버전,와 일반 규격을 언급하세요. |
