제품 상세 정보:
결제 및 배송 조건:
|
브랜드: | GE 파눅 | 모델: | IC693PWR322 |
---|---|---|---|
시리즈: | 시리즈 90-30 | 제품 종류: | 표준 전원 공급 장치 |
전원 출력: | 30 와트 | 명목상 입력 전압량: | 24 볼트 DC |
입력전압 범위: | 18 내지 56 볼트 DC | 과전류 제한: | 100밀리초 동안 최대 4A |
강조하다: | 48VDC 디지털 IO 모듈,24VDC 디지털 IO 모듈,GE FANUC IC693PWR322 |

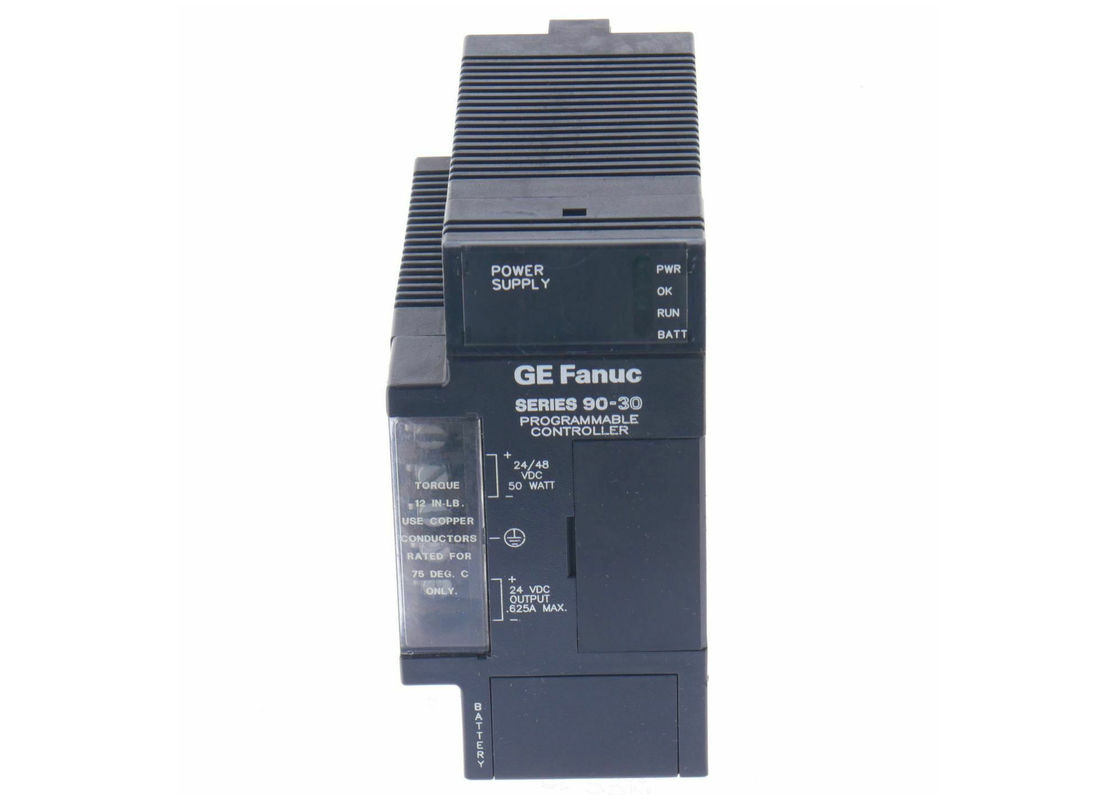

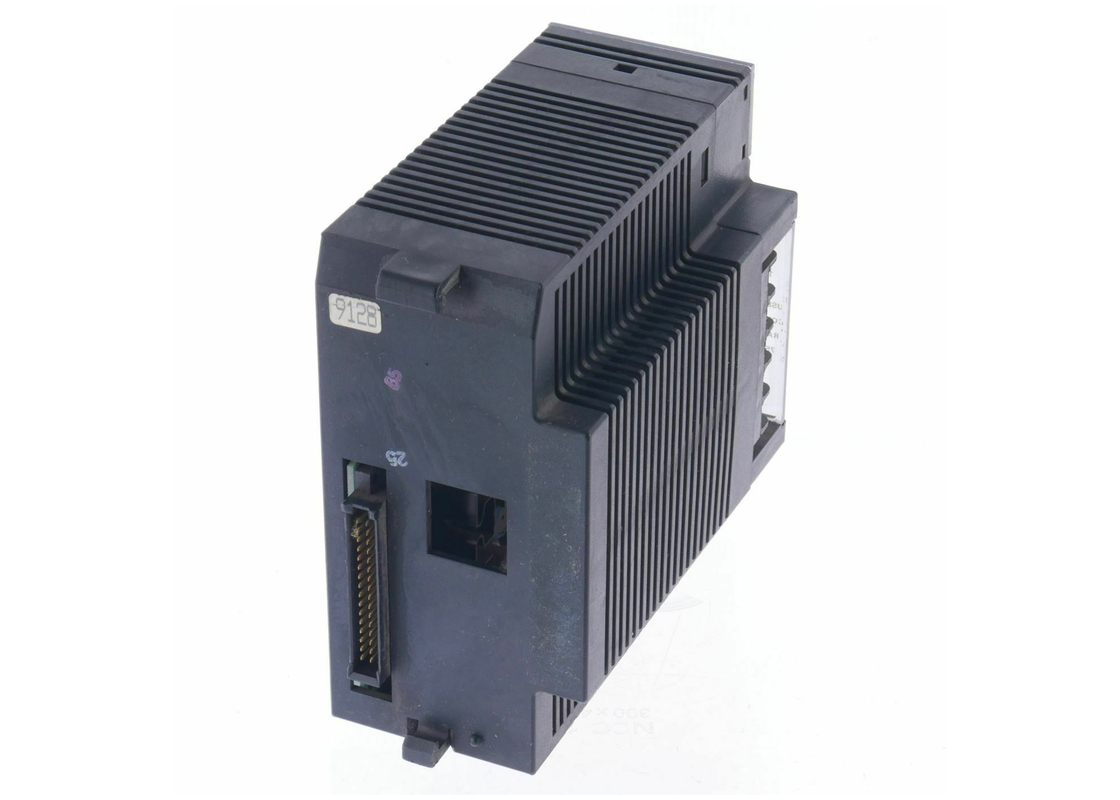

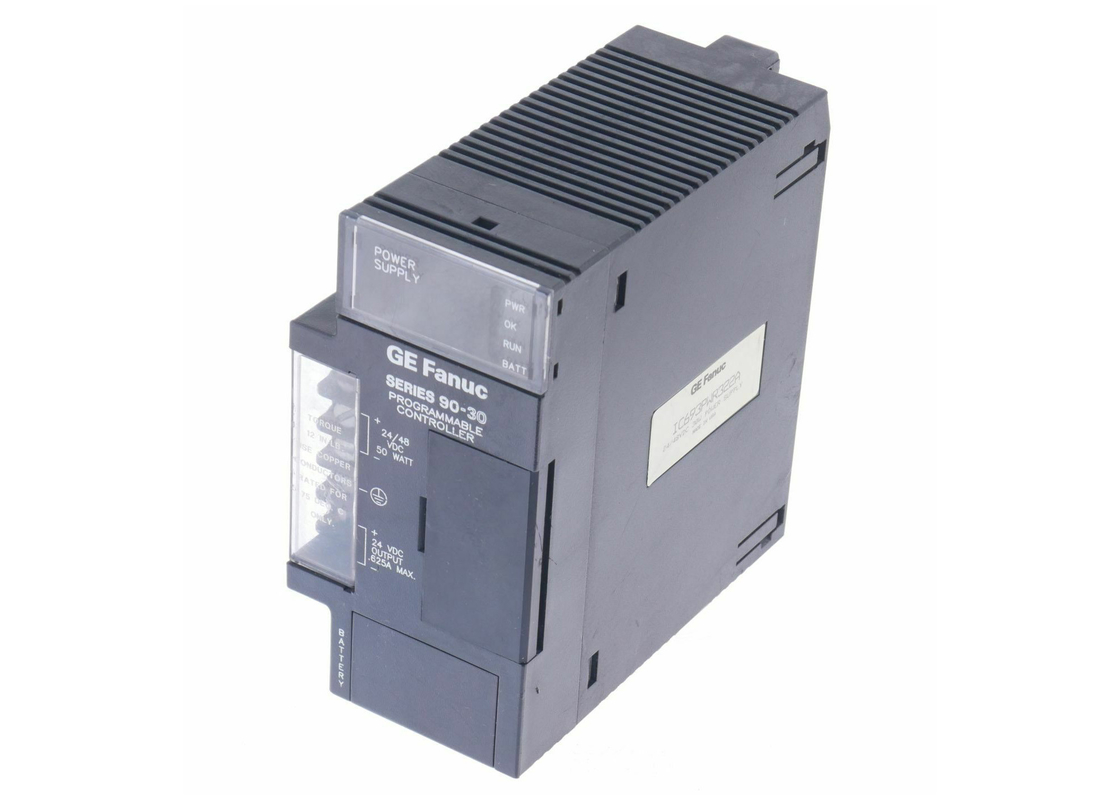

GE Fanuc IC693PWR322은 24/48 VDC 표준 전원이다.배터리를 포함하지 않는 표준 단위는 12V DC 또는 48V DC의 명소 입력을 작동하도록 설계되었으며 30와트 출력을 가지고 있습니다.이 단위는 모든 IC693 PLC 기판을 통해 표준 전원 공급 슬롯에 장착 될 수 있습니다비록 18VDC만큼 낮은 입력 전압으로 모든 출력을 유지 할 수 있지만 (특례 내에서) 21VDC 이하의 초기 입력 전압으로 시작하지 않습니다.이 전원 공급은 세 개의 별도의 출력을 제공합니다이것은 +5VDC, +24VDC 릴레이 출력 IC693 릴레이 출력 모듈의 전원 회로 및 +24VDC 입력 모듈의 고립 전력입니다.
이 전원 공급원을 사용할 때 사용자는 자신의 애플리케이션에 특화된 전력 요구 사항을 계산할 수 있습니다.당신은 먼저 IC693 PLC 설치 및 하드웨어 매뉴얼에 나열된 사양을 확인함으로써 전체 출력 부하를 결정해야합니다이것은 개별 모듈에 대한 사양을 표시합니다. 전체 출력 부하는 입력 전력 값을 결정하기 위해 1.5로 곱해야합니다.입력 전류 요구량을 계산하려면 입력 전력을 작동 원자 전압으로 나누어야 합니다.작동 소스 전압이 달라질 수 있기 때문에 최대 입력 전류를 결정하려면 가장 낮은 측정 또는 추정된 입력 전압을 사용해야합니다.시동 전류 요구 사항을 허용하고 10-20%의 변동 범위를 허용합니다.
GE Fanuc IC693PWR322 표준 전원 공급은 GE 시리즈 90-30 표준 전원 공급 제품군에서 12/48 볼트 DC 등급 표준 전원 공급 장치입니다.GE 시리즈 90-30 표준 전원 공급 장치는 내장 배터리가 없습니다, 그리고 AC 공급 장치와 달리 IC693PWR322 전원 공급 장치는 24 볼트 DC 또는 48 볼트 DC의 명목 입력 등급으로 만들어졌습니다.IC693PWR322 전원 공급 장치는 모든 시리즈 90-30 PLC 베이스 플레이트에 표준 전원 공급 장치로 예약 된 슬롯에 설치됩니다.. IC693PWR322 표준 전원 공급은 18에서 56 볼트 DC의 입력 전압 범위가 있습니다,그리고 비록 모든 출력 수준을 유지 할 수 있지만 가능한 최저 입력 값인 18 볼트 DC, 그것은 21 볼트 DC보다 낮은 초기 입력 전압으로 시작되지 않습니다. GE의 고 용량 전원 공급원처럼, IC693PWR322 전원 공급원은 3 개의 별도의 출력 전압 등급으로 제공됩니다.표준 5 볼트 DC 출력 전압입니다., 24 볼트 DC 격리 출력 전압, 및 24 볼트 DC 릴레이 출력 전압. 24 볼트 DC 릴레이 출력은 모든 시리즈 90-30 릴레이 출력 모듈 회로에 전력을 공급합니다.
GE Fanuc 시리즈 90-30 IC693PWR322 표준 전원 공급 24 볼트 DC 격리 출력은 일부 IC693 I/O 모듈에서 내부적으로 사용됩니다.또한 24 볼트 DC 등급 입력 모듈에 외부 전원을 공급하는 데 사용할 수 있습니다. The IC693PWR322 Power Supply features built-in current limiting functions that automatically shut down the power supply in the event of a direct short fault to protect the internal components from damage또한, 자동 랭킹 기능이 있어, 점퍼가 들어오는 전력 레벨을 부여할 필요가 없습니다.IC693PWR322 전원 공급 장치는 4 Amps의 인루시 전류 등급과 최소 대기 시간이 14 밀리 초입니다..
명목 전압: | 24 또는 48 볼트 DC |
입력 전압 범위: | 21~56볼트 DC |
입력 전력: | 전력 50W |
부하 용량: | 30 와트 |
Baseplates에 있는 위치: | 가장 왼쪽에 있는 슬롯 |
통신: | RS 485 일련 포트 |
명소전압 입력전압 범위 실행 시작 |
24 또는 48 VDC
21~56 VDC 18~56 VDC |
입력 전력 입력 전류 |
최대 50 와트 4A 피크, 최대 100ms |
출력 전력 |
5 VDC: 최대 15 와트 24 VDC 릴레이: 최대 15 와트 24 VDC 격리: 최대 20 와트 참고: 최대 총 30 와트 (세 가지 출력 모두) |
출력 전압 |
5 VDC: 5.0 VDC에서 5.2 VDC (상정 5.1 VDC) 24 VDC 릴레이: 24 ~ 28 VDC 24 VDC 격리: 21.5 VDC ~ 28 VDC |
보호 경계는 과전압: 과전류 |
5VDC 출력: 6.4~7V 5 VDC 출력: 최대 4A |
대기 시간: | 최소 14ms |
표준 |
제품 표준 및 일반 사양에 대한 데이터 시트, GFK-0867B 또는 최신 버전을 참조하십시오. |
