상세 정보 |
|||
| 상표: | GE 파눅 | 모델: | IC693PWR321 |
|---|---|---|---|
| 시리즈: | 시리즈 90-30 | 제품 유형: | 전원 공급 장치 모듈 |
| 전압: | 85-264V AC, 100-300V DC | 무주한 전류: | 4 Amps는 250명의 부인에 최고로 오릅니다 |
| 의사소통: | 알에스 485 방식은 좌현으로 향하게 합니다 | 힘: | 30W |
| 설치: | 밑판의 가장 왼쪽 슬롯 | 보증: | 1 년 |
| 강조하다: | 30W 표준 전원 공급 장치,240VAC 표준 전원 공급 장치,GE FANUC IC693PWR321 |
||
제품 설명

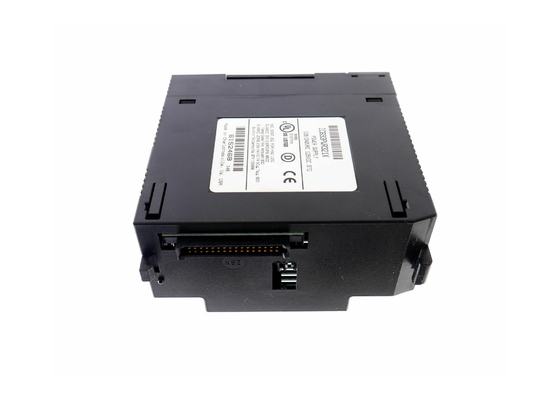

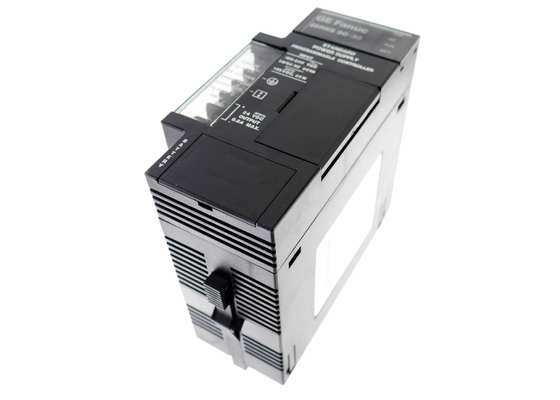

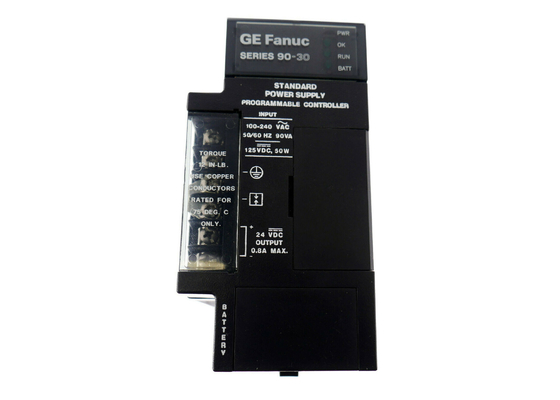

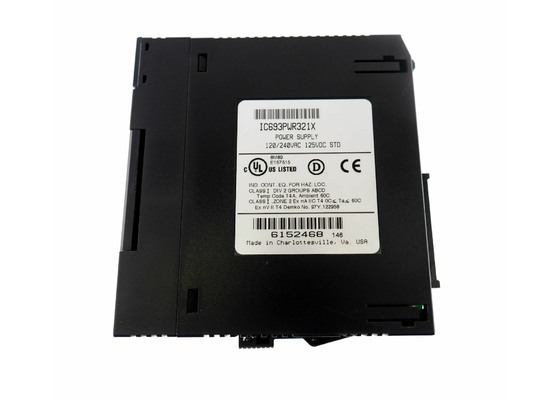

GE FANUC IC693PWR321, 표준 전원 공급, 시리즈 90-30, 입력 전압 100 ~ 240 VAC
제품 설명
의GE Fanuc IC693PWR321는 표준 전원 공급 장치입니다.이 단위는 직류 또는 전류를 사용할 수 있는 30 와트 전원이다. 120/240 VAC 또는 125 VDC의 입력 전압으로 작동한다. +5VDC 출력 외에도,이 전원 공급은 +24 VDC 출력 두 개를 제공할 수 있습니다.하나는 90-30 시리즈 출력 릴레이 모듈의 전원 회로에 사용되는 릴레이 전력 출력이다. 다른 하나는 일부 모듈에서 내부적으로 사용되는 고립 출력이다.또한 24 VDC 입력 모듈에 대한 외부 전원을 제공할 수 있습니다.
I/O 모듈처럼이 전원 공급은 90-30 시리즈 시스템과 쉽게 호환되며 모든 CPU 모델과 작동합니다.전원 공급 장치에는 직접적인 단축이 있을 경우 전원을 끄면서 하드웨어를 보호하는 한계 기능이 있다. IC693PWR321은 사용자 연결을 위한 6개의 단말기를 가지고 있다.모든 90-30 시리즈 전원 공급원처럼, 이 모델은 CPU 성능에 연결되어 있습니다. 이것은 단순, 안전, 오류 용도 기능을 가능하게합니다. 전원 공급 또한첨단 진단 및 내장된 스마트 스위치 퓨징이것은 높은 성능과 단위를 사용할 때 안전성을 증가시킵니다.
IC693PWR321 모듈은 GE Fanuc Automation가 90-30 시리즈의 일부로 제조한 전원 공급 모듈이다. 90-30 시리즈 PLC가 처리하는 애플리케이션에 전원을 공급하는 데 사용됩니다.이 단위는 PLC 기판의 가장 왼쪽에 슬롯에 배치됩니다30 와트의 등급 전력으로 작동하며 AC와 DC 전원 공급을 지원합니다. 이 전원 공급은 85 ~ 264 볼트 AC 및 100 ~ 300 볼트 DC의 운영 전압 범위로 제공됩니다.IC693PWR321 전원 공급 장치에는 24 볼트 DC 및 5 볼트 DC 정규 전압을 포함하여 3 개의 출력 전압 등급이 있습니다., 및 24 볼트 DC 고립 전압. 출력 전압은 다른 회로에 전원을 공급하고 고립 전압은 외부 전원을 공급하는 특수 모듈을위한 것입니다.이 모듈의 강입 전류는 최고 4 Amps입니다이 전원 공급은 견고한 빌드를 갖춘 프로그래밍 가능한 컨트롤러이며 백업용 배터리도 제공됩니다.
GE Fanuc IC693PWR321 전원 공급 모듈은 다른 CPU 모듈과 잘 일치합니다. CE 및 cULus 산업 표준을 준수하기 위해 목록 및 인증됩니다.이 단위는 특별히 설계되어 있으며 1급에서 작동하도록 설계되었습니다.IC693PWR321 전원 공급은 직접적인 단축의 경우 하드웨어를 보호하는 전원 공급 제어 기능을 갖추고 있습니다.그것은 사용자 연결을 위해 사용되는 6 단말기와 함께 온다또한, 이 전원 공급은 사용자에 대한 모든 업데이트와 이벤트를 추적하는 데 도움이되는 향상 된 진단 기능을 갖추고 있습니다. 통신 목적으로 RS-485 일련 포트를 갖추고 있습니다.
기술 사양
| 명목 전압: | 120/240 VAC 또는 125 VDC |
| 입력 전압 범위: | 85~264VAC 또는 100~300VDC |
| 입력 전력: | VAC로 90 VA 또는 VDC로 50 W |
| 부하 용량: | 30 와트 |
| Baseplates에 있는 위치: | 가장 왼쪽에 있는 슬롯 |
| 통신: | RS 485 일련 포트 |
기술 정보
사양
|
명소전압 입력전압 범위 AC DC |
120/240 VAC 또는 125 VDC
85~264 VAC 100~300 VDC |
|
입력 전력 (완전 부하에서 최대) 입력 전류 |
VAC 입력과 90 VA VAC 입력과 50 W VDC 입력 4A 피크, 최대 250 밀리 초 |
| 출력 전력 |
5 VDC 및 24 VDC 릴레이: 최대 15 와트 24 VDC 릴레이: 최대 15 와트 24 VDC 격리: 최대 20 와트 참고: 최대 총 30 와트 (세 가지 출력 모두) |
| 출력 전압 |
5 VDC: 5.0 VDC에서 5.2 VDC (상정 5.1 VDC) 릴레이 24 VDC: 24 ~ 28 VDC 격리된 24 VDC: 21.5 VDC에서 28 VDC |
|
보호 한계 초전압: 초전류: |
5VDC 출력: 6.4~7V 5 VDC 출력: 최대 4A |
| 대기 시간: | 최소 20 밀리초 |
