G300 소형 프로그래머 시리즈 90-30 PLC GE FANUC IC693PRG300

GE FANUC IC693PRG300, G300 소형 프로그래머, 시리즈 90-30 PLC

제품 설명

GE Fanuc IC693PRG300은 G300 휴대용 프로그래머(HHP)입니다.이 도구를 사용하면 논리 프로그램을 개발, 디버그 및 모니터링할 수 있습니다.사용자는 또한 데이터 테이블을 모니터링하고 PLC 장치 및 I/O 포인트에 대한 매개변수를 구성할 수 있습니다.이것은 Statement List Language를 사용하며 시리즈 90-30 PLC의 일부 모델로 이 HHP를 프로그래밍할 수 있습니다.휴대용 프로그래머는 모델 번호가 350 이상인 시리즈 90-30 CPU에서 사용자 논리 프로그램을 보거나 편집할 수 없습니다.이러한 CPU의 경우 사용자는 Logicmaster 90-30, VersaPro 또는 Control 프로그래밍 소프트웨어를 사용할 수 있습니다.

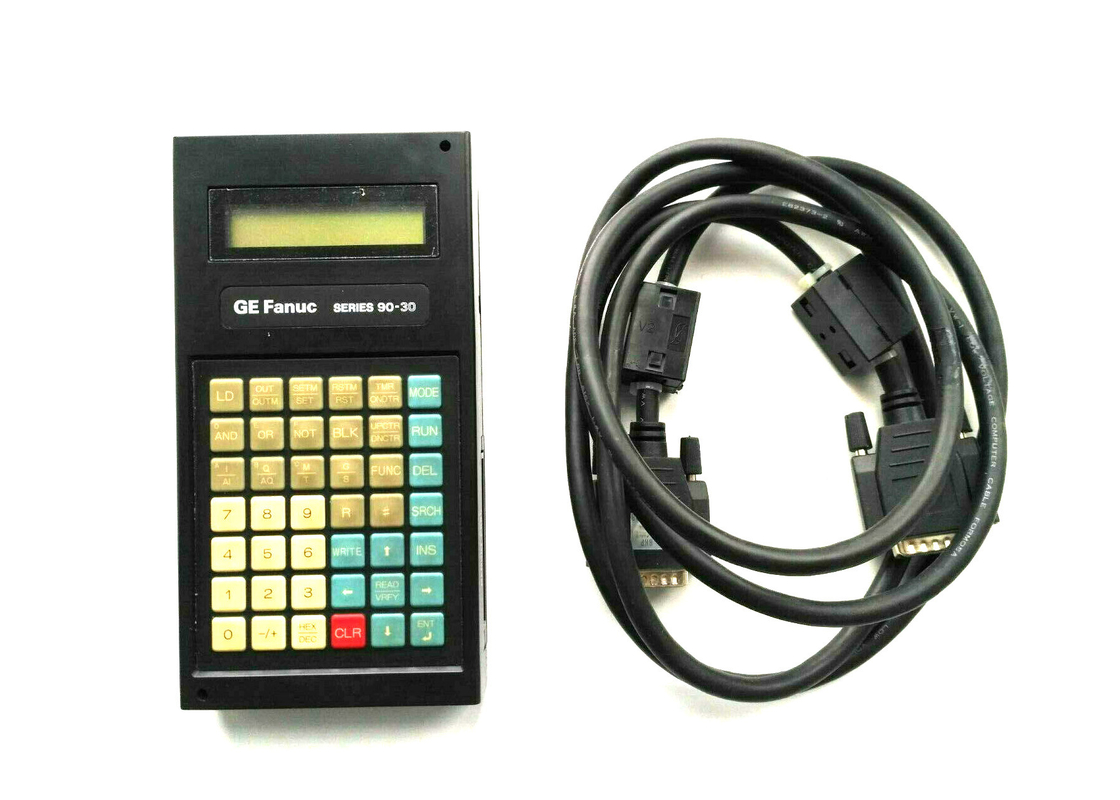

Series 90-30 PLC에는 15핀 D형 커넥터가 있습니다.이것은 전원 공급 장치의 CPU 바닥판에 있습니다.이 커넥터를 사용하면 HHP가 CPU 직렬 포트에 연결할 수 있습니다.물리적으로 연결하려면 6피트(2미터) 길이의 케이블(IC693CBL303)을 사용하십시오.이는 HHP에 전원을 공급하고 HHP가 연결되었음을 PLC에 알리는 신호를 내보냅니다.PLC에 전원이 공급되는 동안 HHP를 연결하거나 분리할 수 있습니다.PLC와 통신하기 위해 HHP는 통신 파라미터 구성이 필요하지 않습니다.이는 PC와 PLC 사이에 통신 문제가 있을 때 문제 해결에 도움이 됩니다.

IC693PRG300 소개

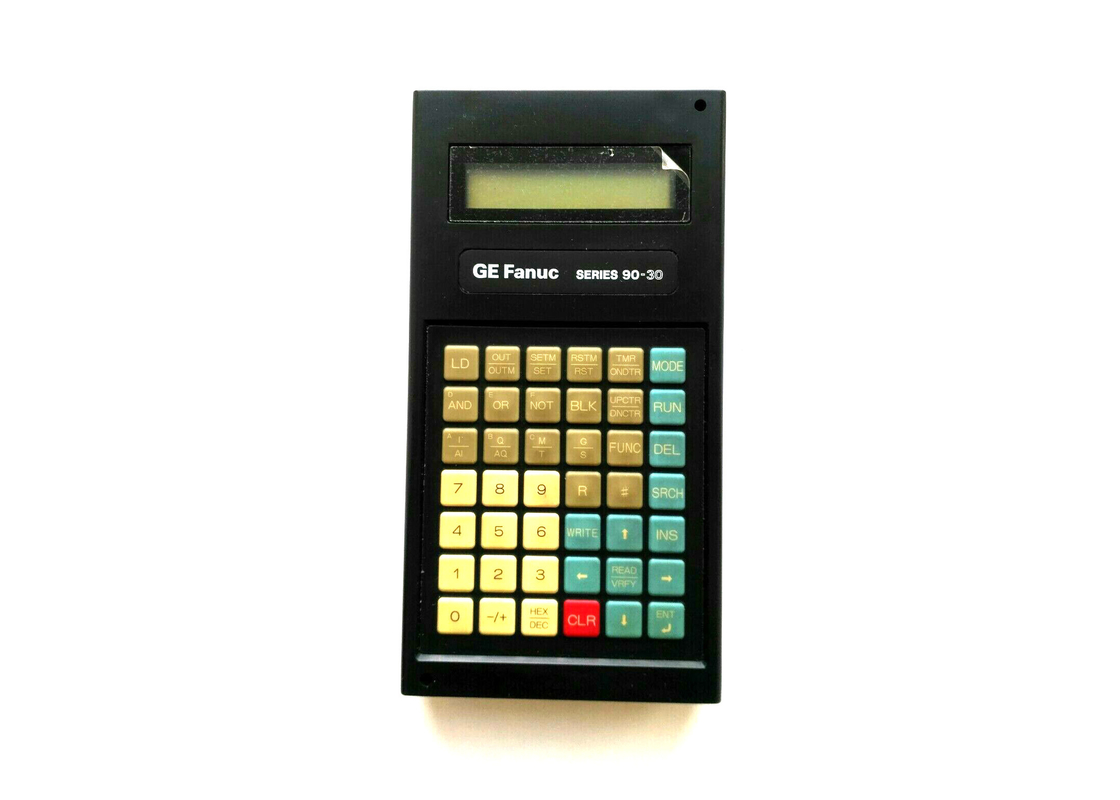

IC693PRG300 모듈은 GE Fanuc 휴대용 프로그래밍 장치입니다.시리즈 90-30의 일부입니다.이 장치의 주요 기능은 논리 연산을 모니터링하고 응용 프로그램의 문제를 구성 및 디버깅하는 것입니다.I/O 파라미터를 수정할 수 있는 PLC 장치입니다.직렬 포트를 사용하여 CPU에 연결할 수 있습니다.CPU 직렬 포트와 연결되는 장치에는 15핀 D형 커넥터가 있습니다.IC693PRG300 모듈은 명령문 목록 언어를 사용합니다.핸드헬드 프로그래밍 장치 또는 HHP 장치는 PLC와 통신하기 위해 통신 매개변수 구성이 필요하지 않습니다.HHP의 전면부에는 42개의 키가 있는 키패드가 있으며, 이 키패드는 가로로 6개의 키와 아래쪽으로 7개의 키를 측정하는 매트릭스 형식으로 배열되어 있습니다.키패드는 촉각 피드백을 제공하며 사용하기 쉽습니다.키패드와 함께 LCD 화면도 있으며 화면은 한 번에 16자의 정보를 2줄로 표시할 수 있습니다.

GE Fanuc IC693PRG300 모듈에는 백업 및 복원 목적으로 비휘발성 데이터 저장을 수용할 수 있는 메모리 카드 슬롯이 장착되어 있습니다.메모리 카드 슬롯은 장치의 오른쪽 하단에 있습니다.IC693PRG300 모듈은 프로그램 모드, 보호 모드, 데이터 모드 및 구성 모드의 4가지 모드로 작동합니다.프로그램 모드에서는 운영자가 명령문을 생성, 변경, 모니터링 및 디버그할 수 있습니다.보호 모드는 다양한 PLC 기능에 대한 액세스를 제어하는 ​​방법을 제공합니다.데이터 모드에서 작업자는 다른 참조 테이블의 값을 변경할 수 있으며 구성 모드는 PLC 시스템에서 실행되는 애플리케이션에 필요한 I/O 모듈 유형을 정의하는 데 사용됩니다.

IC693PRG300의 기술 사양
