제품 상세 정보:
결제 및 배송 조건:
|
| 브랜드: | GE 파눅 | 모델: | IC693MDR390 |
|---|---|---|---|
| 시리즈: | 시리즈 90-30 | 입력 정격 전압: | 24 볼트 DC |
| 입력전압 범위: | -30 ~ +32 볼트 DC | 모듈당 입력: | 8 |
| 출력 정격 전압: | 24 VDC, 120/240 VAC | 출력 작동 전압: | 5~30볼트 DC, 5~250볼트 AC, 50/60Hz |
| 모듈 당 출력: | 8 | 보증: | 1년 |
| 강조하다: | 1.5mA DC 입력 릴레이 모듈,IC693MDR390 DC 입력 릴레이 모듈,GE FANUC IC693MDR390 |
||

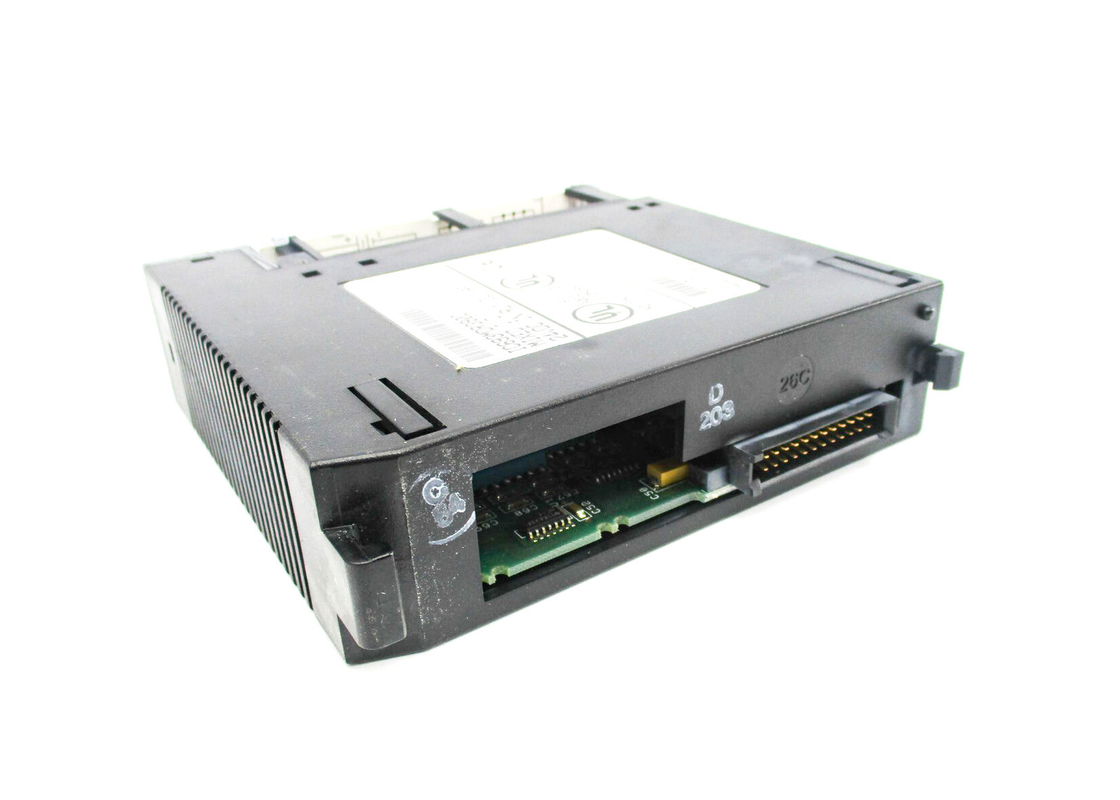

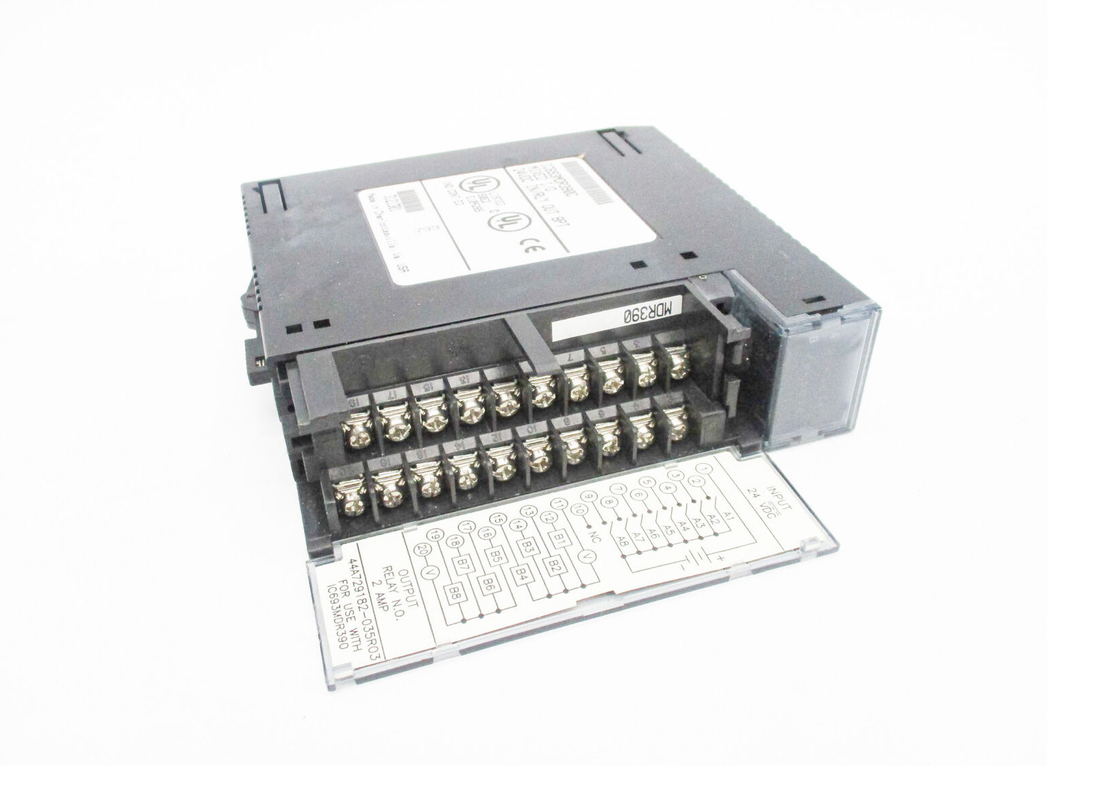

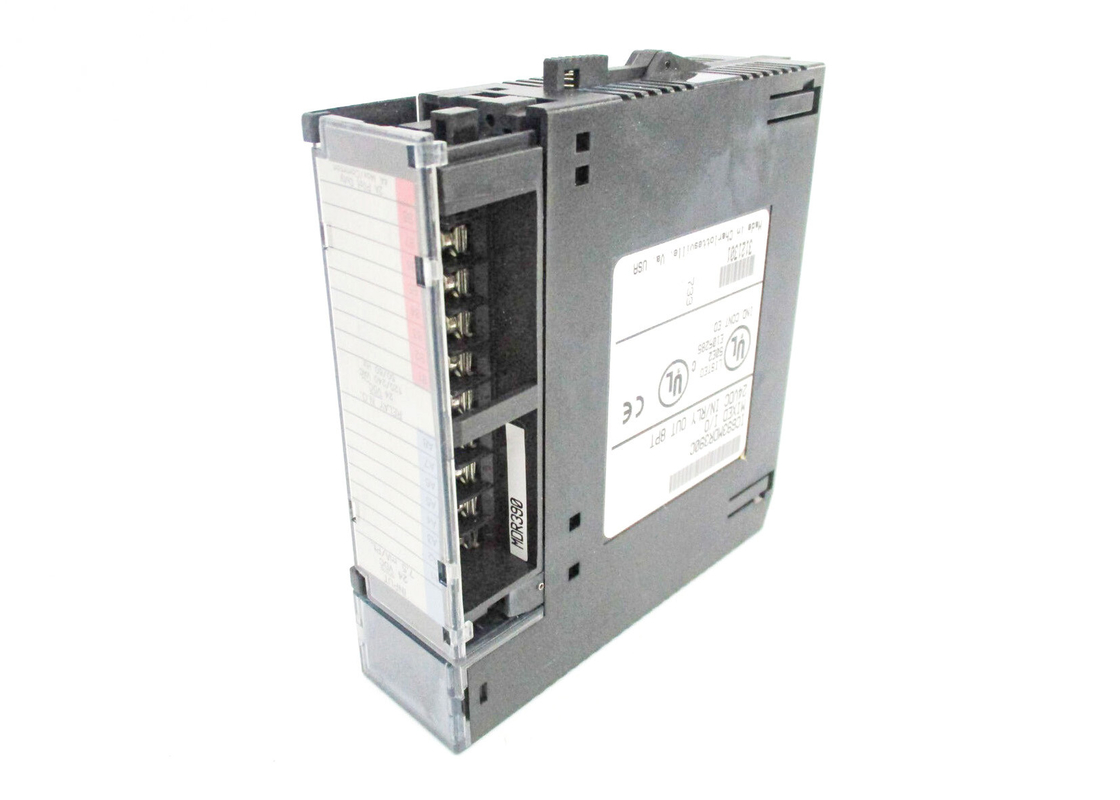

GE Fanuc가 제조한 IC693MDR390은 24 볼트 DC 입출력 릴레이 모듈이다.이 모듈은 동일한 모듈에서 8개의 입력과 1개의 공통 전력 입력 단말과 8개의 정상적으로 열린 릴레이 회로를 제공합니다.입력 회로는 입력 장치와 일반 사용자 사이에 출처 또는 침몰하는 부정적인 또는 긍정적 인 특성에 호환됩니다.이 입력 회로는 8개의 입력에 대해 하나의 그룹으로 배열되어 있습니다.. 릴레이 출력을위한 회로는 두 그룹으로 배치되어 두 그룹에 대해 네 개의 회로가 있습니다. 그룹별로 전력 출력을위한 공통 단말기가 있습니다.입력 특성은 장치의 거대한 범위와 호환됩니다근접 스위치, 푸시 버튼 및 제한 스위치는 IC693MDR390에 호환되는 장치 중 일부이며 사용자 시스템에 유용 할 수 있습니다. 필드 장치는 사용자 공급 전력으로 작동합니다.
사용자 제공 출력 부하는 일반적으로 열려있는 릴레 회로에 의해 제어됩니다. 각 출력은 스위치 용량 출력 2APS가 있습니다.릴레이 출력은 사용자가 공급하는 다양한 부하 장치를 제어 할 수 있습니다., 표시기, 모터, 소레노이드 등. 뒷판에는 +24 볼트 DC 버스가 있으며 내부 릴레이 회로에 전원을 공급합니다.현장 장치는 사용자가 공급해야 하는 전력을 위해 AC 소스 또는 DC 소스에 작동합니다.이 모듈에는 피지가 없습니다. 모듈에는 장치가 ON 또는 OFF인지 표시하는 장치의 상태를 표시하는 표시기가 있습니다.이 표시기는 LED입니다. 줄로 정렬되어 녹색입니다.입력 포인트와 출력 포인트에 대한 라벨과 삽입 패널에 색상 코딩 스키마가 있습니다. 조작 오류를 피하기 위해.이 모듈은 5 슬롯 기판 또는 10 슬롯 기판을 가진 모든 입력/출력 슬롯에 설치할 수 있습니다..
| 정량 전압: | 입력: 24 볼트 DC 출력: 24VDC 또는 120/240 VAC |
| # 출력: | 16 (8개의 입력과 8개의 출력) |
| 주파수: | AC로 50/60 Hz |
| 출력 전류: | 회로당 2A, 일반 회로당 4A |
| 입력 전류: | 7.5 mA 등급 전압에서 |
| 출력 전압 범위: | 5~30볼트 DC, 5~250볼트 AC |
| 입력물 | |
| 가등전압 | 24 볼트 DC |
| 입력 전압 범위 | 30~+32볼트 DC |
| 모듈별 입력 | 8 (8개의 입력으로 구성된 하나의 그룹) |
| 격리 | 1500 볼트 RMS 현장과 논리 측면 사이 |
| 500 볼트 RMS 입력 사이 | |
| 입력 전류 | 7.5 mA (기반) 가등전압에서 |
| 입력 속성 | |
| 정전압 | 15~32볼트 DC |
| 정전 전압 | 0~+5 볼트 DC |
| 전류 상태 | 4mA (최소) |
| 상태 밖 전류 | 1.5mA (최대) |
| 응답 시간 | 7ms 전형적인 |
| 응답 시간 종료 | 7ms 전형적인 |
| 출력 | |
| 가등전압 | 24 VDC, 120/240 VAC |
| 작동 전압 | 5~30볼트 DC |
| 5~250 볼트 AC, 50/60 Hz | |
| 모듈별 출력 | 8 (각 4개의 출력 2개 그룹) |
| 격리 | 1500 볼트 RMS 현장과 논리 측면 사이 |
| 그룹 간 500 볼트 RMS | |
| 최대 부하 1 | 출력당 최대 2AMPS |
| 최대 4AMP | |
| 최소 부하 | 10mA |
| 최대 침입 | 5A |
| 응답 시간 | 최대 15ms |
| 응답 시간 종료 | 최대 15ms |
| 내부 전력 소비 | 80mA (모든 I/O가 켜져) +5V 배그라인 버스 |
| 릴레이 +24V 백플레인 버스에서 70mA (모든 출력) | |
