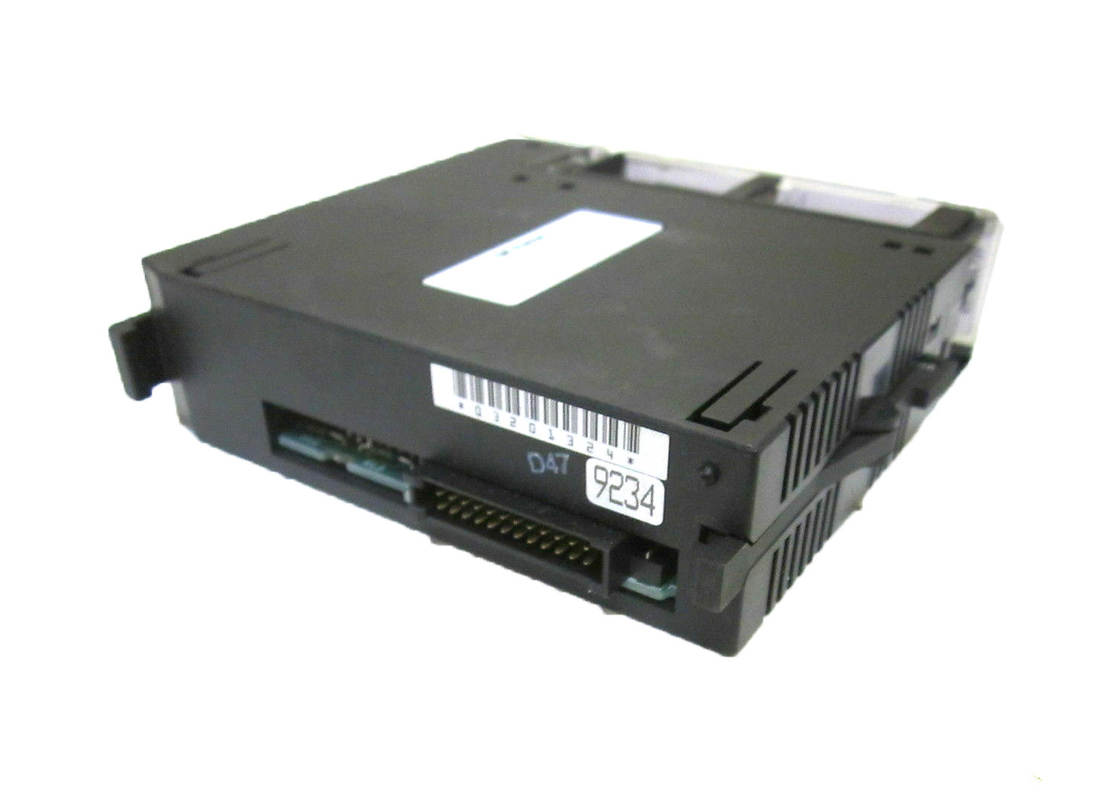

GE FANUC IC693MDL731, 12/24 볼트 DC 네거티브 로직 2 Amp 출력 모듈

12/24 볼트 DC 부정 논리 2 Amp 출력 모듈인 GE 파눅 IC693MDL731

제품 설명

GE 파눅 IC693MDL731은 12/24 볼트 DC 부정 논리 2 앰프 출력 모듈입니다. 일련 90-30 프로그래머블 로직 컨트롤러 장치, 이 모듈의 일부는 8 출력점을 갖추고 있습니다. 이러한 포인트는 한 개의 전력 출력 터미널을 공유합니다. IC693MDL731이 하중에서 공통인 이용자 또는 부정적 힘 정류장까지 전류를 가라앉힌 것처럼, 모듈은 부정적 논리 특성을 가집니다. 그것의 출력 특성은 사용자가 공급하는 일정한 부하 장치와 쌍을 이루는 것 가능하게 합니다. 예를 들면, 지표와 더불어 여러가지 유형의 솔레노이드와 모터 스타터들로 이 모듈을 조작하는 것은 가능합니다. 하기 위해 그러면 이러한 장치는 모듈의 생산과 긍정적 파워 버스 사이에 설치될 필요가 있습니다. 사용자는 장치를 작동시키기 위해 그리고 나서 외부 전력 공급 장치를 제공할 수 있습니다.

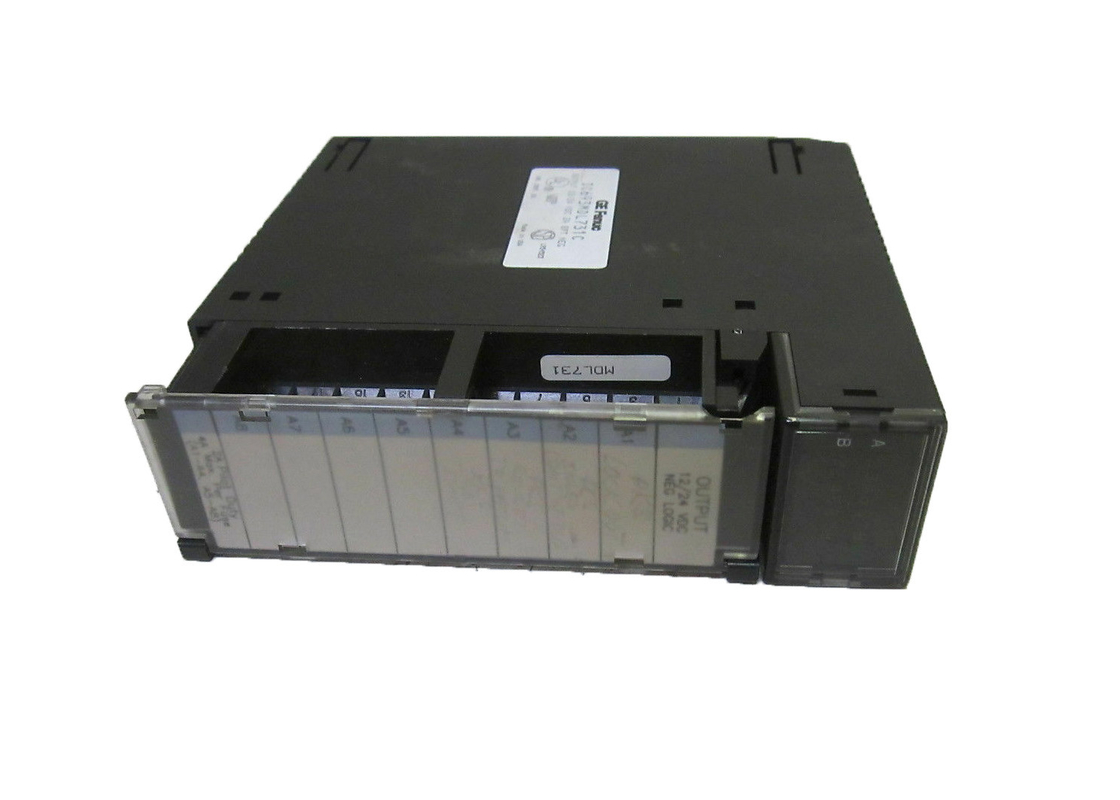

90-30 가족의 많은 유사한 유닛과 같이, IC693MDL731은 LED 블록을 가지고 있습니다. 16 지표가 있다고 - A1과 B1이 2 각각의 가로열에 배열됩니다. 각각은 8 LED를 가지고 있지만 그것이 8 출력점만을 가지고 있는 것처럼 이 모듈이 A1만을 사용합니다. 성수기 퓨즈 표시기 LED는 또한 참석합니다. 모듈에서 어떠한 퓨즈도 불어질 때마다 이것은 빨갛어서 달아오릅니다. 유닛에 2개 퓨즈, 5개 앰프가 녹인 그들 중 각각이 있습니다. 다른 퓨즈가 A5에게 A8을 보호하는 동안 하나는 출력 A1에게 A4를 보호합니다. 이러한 퓨즈는 공통이어 공유된 단일에 전기적으로 연결됩니다. 사용자는 이 2 앰프 출력 모듈을 설치할 수 있습니다 일련 90-30 시스템의 밑판. IC693MDL731의 문과 가까운 삽입물의 마지막 위의 파란색 스트립이 있습니다. 유닛이 저전압인 것을 이것은 나타냅니다.

IC693MDL731에 대하여

IC693MDL731 모듈은 GE 파눅의 제조된 분리 출력 모듈입니다. IC693MDL731 모듈은 8개의 회로 출력을 특징으로 하고 그것이 12 내지 24 볼트 DC가 분리 출력 모듈을 평가했다는 것 입니다. 모듈은 DC 전력이 딸려 있고 출력 전압 레인지가 12 내지 24 볼트 DC입니다. 유닛은 핵심마다 부하 전류의 2.0 Amps가 딸려 있고 ON 또는 OFF를 돌릴 때 그것이 응답 시간 2 밀리초를 특징으로 합니다. 극성이 부정으로 평가되는 동안 IC693MDL731 모듈은 트랜지스터 출력형을 특징으로 합니다. 공통이고 접속구의 형태 당 부품 피쳐 8 득점은 모듈마다 20 스크루와 단자 블록입니다. 내부 전원은 5 볼트 DC에 55 밀리앰프입니다. ON 상태의 전압이 15 볼트 DC 최저치인 동안 입력전압 범위는 24 볼트 DC로 평가됩니다. 온전류가 최소인 4.5 밀리앰프인 동안 성분은 6 볼트 DC 최대의 상태 전압을 특징으로 합니다.

GE 파눅 IC693MDL731 모듈은 항상 안전하게 탑재되어야 하고 그것이 적절한 보호 엔클로저에서 이스톨드 설치자가 보증하여야 합니다. 게다가, 부대는 적당히 운영하기 위해 응용 프로그램을 이용하여야 하고 설치자가 또한 적절한 토대를 보증하여야 합니다. 지도체들은 더 브랜치가 중심 접지 지면 포인트로 라우팅된 채로, 항상 나무 패션으로 연결되어야 합니다. 게다가, 지도체들은 가능한 것으로서의 크기에 짧은 것으로 그리고 큰 것으로 있어야 합니다. IC693MDL731 모듈은 모듈 차폐 토대를 위해 사용되는 알루미늄 PLC 밑판을 특징으로 합니다. 외부 포트 접속과 PLC에서 CPU는 공항의 적절한 차폐성을 보증하기 위한 분리된 쉴드 그라운드 연결을 가지고 있어야 합니다.
