| 원래 장소: | 미국 |
| 브랜드 이름: | GE |
| 인증: | CE |
| 모델 번호: | IC693MDL730 |
제품 설명

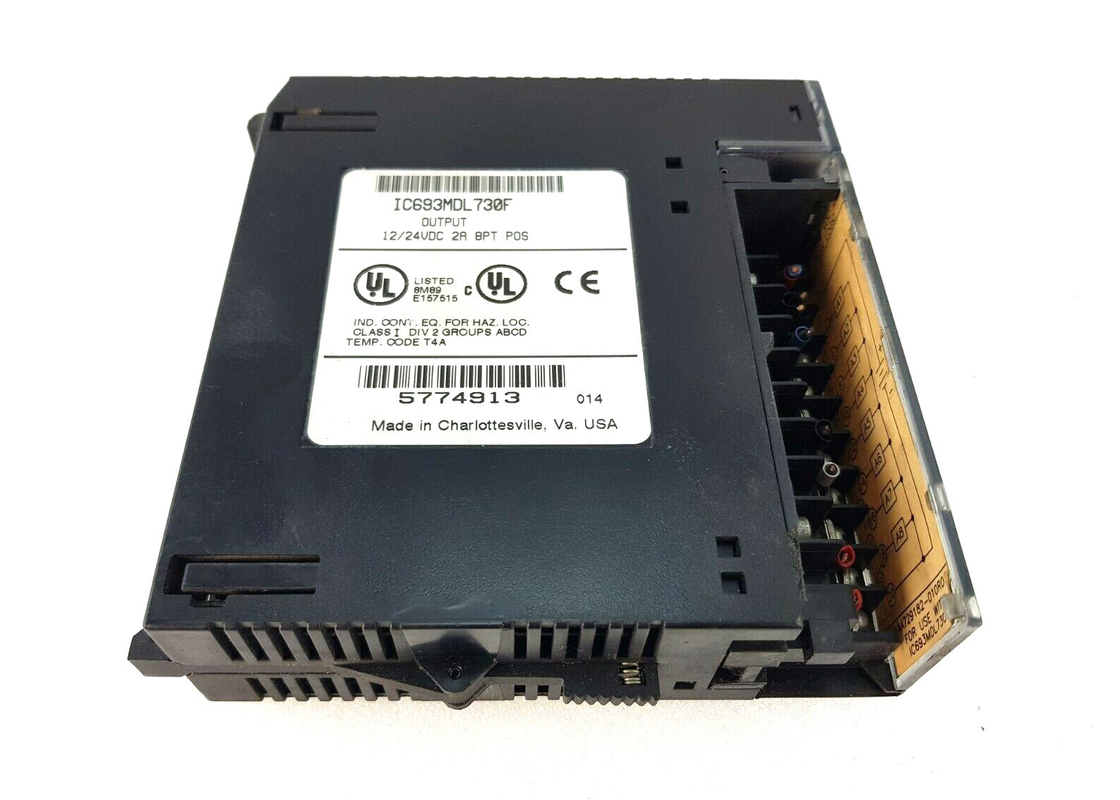

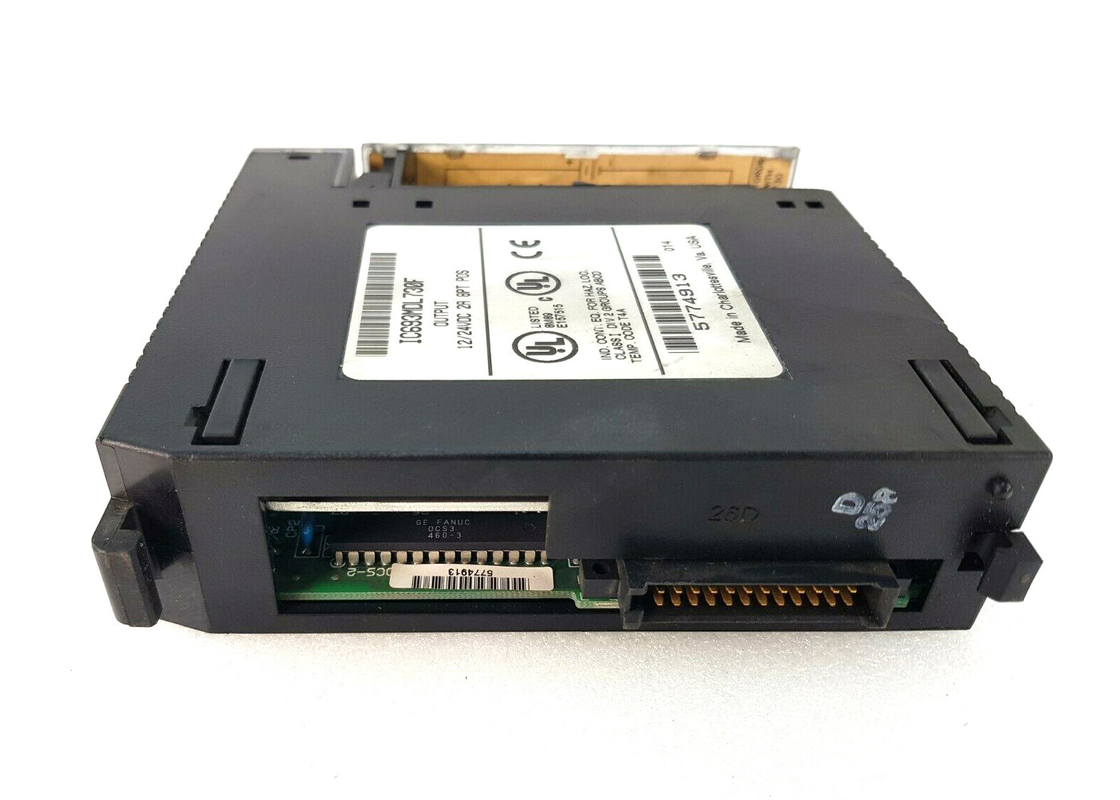

GE Fanuc IC693MDL730은 12/24 볼트 DC 양극성 로직 2A 출력 모듈입니다. 이 장치는 Series 90-30 프로그래머블 로직 컨트롤러와 함께 작동하도록 설계되었습니다. 단일 그룹에 8개의 출력 포인트를 제공하며, 이들은 공통 전원 입력 단자를 공유합니다. 모듈은 양극성 로직 특성을 가집니다. 이는 모듈이 양극 전원 버스 또는 사용자 공통에서 전류를 공급하여 부하에 전류를 제공한다는 사실에서 분명하게 드러납니다. 이 모듈을 작동시키려는 사용자는 표시등, 솔레노이드 및 모터 스타터를 포함한 다양한 출력 장치와 함께 작동할 수 있습니다. 출력 장치는 모듈 출력과 음극 전원 버스 사이에 연결해야 합니다. 사용자는 이러한 현장 장치를 작동하는 데 필요한 전원을 공급하기 위해 외부 전원 공급 장치를 설정해야 합니다.
모듈 상단에는 두 개의 수평 녹색 LED 행이 있는 LED 블록이 있습니다. 한 행은 A1으로 레이블이 지정되고 다른 행은 B1로 레이블이 지정됩니다. 첫 번째 행은 1번부터 8번까지이고 두 번째 행은 9번부터 16번까지입니다. 이 LED는 모듈의 각 포인트의 ON/OFF 상태를 나타냅니다. 또한 두 녹색 LED 행 사이에 위치한 "F"로 레이블이 지정된 빨간색 LED가 있습니다. 퓨즈가 끊어질 때마다 이 빨간색 LED가 켜집니다. 이 모듈에는 두 개의 5A 퓨즈가 있습니다. 첫 번째 퓨즈는 A1부터 A4까지의 출력을 보호하고 두 번째 퓨즈는 A5부터 A8까지의 출력을 보호합니다. 이 두 퓨즈 모두 전기적으로 동일한 공통에 연결됩니다.
IC693MDL730에는 경첩 달린 문 표면 사이에 삽입할 수 있는 삽입물이 있습니다. 이 문은 작동 중에 닫아야 합니다. 모듈 내부를 향하는 표면에는 회로 배선에 대한 정보가 있습니다. 외부 표면에는 회로 식별 정보를 기록할 수 있습니다. 이 장치는 삽입물의 왼쪽 가장자리에 파란색 색상 코딩으로 표시된 저전압 모듈입니다. Series 90-30 PLC 시스템과 함께 작동시키기 위해 사용자는 5 또는 10 슬롯 베이스플레이트의 모든 I/O 슬롯에 모듈을 설치할 수 있습니다.
| 정격 전압: | 12/24 볼트 DC |
| 출력 수: | 8 |
| 주파수: | 해당 없음 |
| 출력 부하: | 2.0 암페어 |
| 출력 전압 범위: | 12 ~ 24 볼트 DC |
| DC 전원: | 예 |
사양
| 정격 전압 | 12/24 볼트 DC |
| 출력 전압 범위 | 12 ~ 24 볼트 DC (+20%, -15%) |
| 모듈당 출력 수 | 8 (8개 출력 그룹) |
| 절연 | 필드 측과 로직 측 간 1500 볼트 |
| 출력 전류 |
포인트당 최대 2암페어 퓨즈당 최대 2암페어 (60°C (140°F)) |
| 퓨즈당 최대 4암페어 (50°C (122°F)) | |
| 출력 특성 | |
| 돌입 전류 | 10ms 동안 9.4 암페어 |
| 출력 전압 강하 | 최대 1.2 볼트 |
| 오프 상태 누설 전류 | 최대 1 mA |
| 온 응답 시간 | 최대 2 ms |
| 오프 응답 시간 | 최대 2 ms |
| 소비 전력 | 백플레인의 5볼트 버스에서 55 mA (모든 출력 켜짐) |
